5.11.3 Utilisation du SIPLACE SmartFeeder E
5.11.3.1 Vérifier le SIPLACE SmartFeeder E avant l'utilisation
5

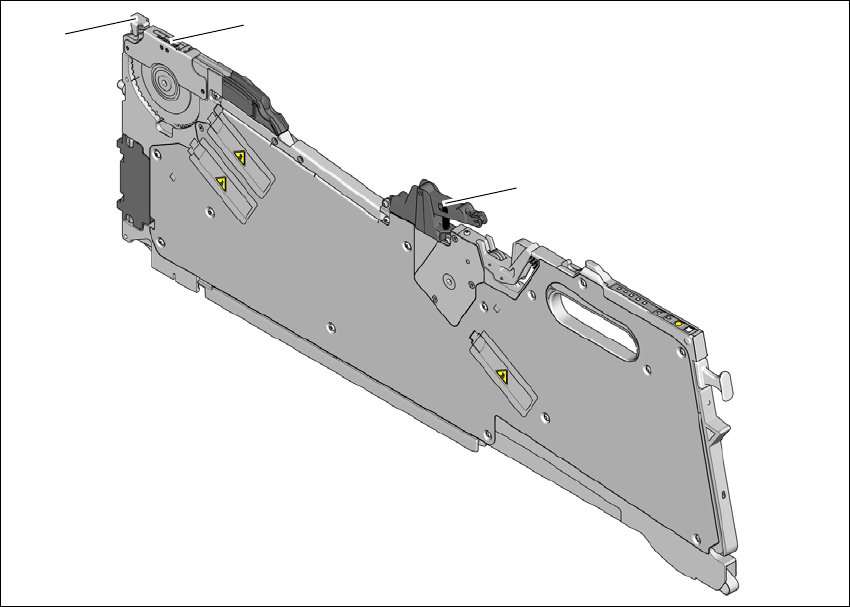

Fig. 5.11 - 2 Vérifier le SIPLACE SmartFeeder E avant l'utilisation
(1) Bras oscillant du film de recouvrement
(2) Fenêtre de prise
(3) Levier pour soulever et verrouiller la fenêtre de prise
Avant d'installer un module d'alimentation sur la table de changement, vérifier les points suivants :
Le module d'alimentation doit être en parfait état.
En l'effleurant légèrement, assurez-vous que le bras oscillant du film de recouvrement (n° 1)
ne se coince pas.
Vérifiez si la zone de la fenêtre de prise (N°2) est libre de composants mobiles.
Pressez légèrement vers l'avant le levier (N°3) pour ouvrir la fenêtre de prise (N°2). La fenêtre
de prise sera, ce faisant, quelque peu soulevée.
(1)
(2)
(3)
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.11 Configurer les modules d'alimentation À partir de la version logiciel SC 712.1 Édition 05/2019
238
5
Fermez la fenêtre de prise (N°2) en remettant le levier (N°3) dans sa position d'origine.
Enlevez les composants mobiles de la table de changement à l'aide d'un pinceau ou
avec un aspirateur avec buse appropriée.
5
NOTA
Le film de recouvrement qui a été tendu continue à transporter la bande lorsque la bande
a été insérée et dégage des composants.
N'actionnez pas le levier si une bande est insérée.
NOTA
Si la bande a déjà été insérée, coupez-la à fleur sur le bord avant du module d'ali-
mentation.
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.11 Configurer les modules d'alimentation
239
5.11.3.2 Placer le SIPLACE SmartFeeder E dans la table de changement
5
Fig. 5.11 - 3 Placer le SIPLACE SmartFeeder E dans la table de changement
(1) Guidage à glissement avant du module d'alimentation
(2) Guidage à glissement arrière du module d'alimentation
(3) Verrouillage sur le module d'alimentation
(4) Goupille de centrage « avant » sur le module d'alimentation
(5) Évidements dans le barre de verrouillage des magasins pour le mécanisme de verrouillage
(6) Barre de centrage
(7) Profil de guidage pour la table de changement
(8) Auxiliaire d'insertion pour le module d'alimentation
(9) Barre de butée
Placez le guidage à glissement avant (N°1) du module d'alimentation sur l'auxiliaire d'inser-
tion (N°8).
Maintenez le module d'alimentation vertical et poussez-le le long du profil de guidage (n°7)
vers l'avant. Le module d'alimentation glisse avec les guidages à glissement avant (N°1) et
arrière (N°2) sur le profil de guidage (N°7).
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
