5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.11 Configurer les modules d'alimentation À partir de la version logiciel SC 712.1 Édition 05/2019
242
Étape 2 5
5
Fig. 5.11 - 5 Fenêtre de prise sur le module d'alimentation
(1) Support de bande, détachable (voir section 5.11.4.4, page 244)
(2) Fenêtre de prise
(3) Bord de retrait pour le film de recouvrement
(4) Zone de prise pour composants
(5) Levier pour soulever et verrouiller la fenêtre de prise
Guidez le début de bande sous la fenêtre de prise (N°2) et continuez jusqu'à ce que la bande
touche la roue à pointes.
Appuyez, sur la surface de commande, sur la touche AVANCE, jusqu'à ce que l'endroit de
pliage du film de recouvrement se trouve dans la zone de prise (N°4) des composants.
Poussez le levier (N°5) vers l'avant pour soulever la fenêtre de prise (N°2) et la placer dans
la première position d'encliquetage.
Sortez le film de recouvrement latéralement, le long de la fenêtre de prise, vers l'avant et sous
la fenêtre de prise.
Rabattez le film de recouvrement jusqu'à ce qu'il repose sur le bord de tirage (n°3).
5
Rabattez le levier (N°5) pour abaisser la fenêtre de prise.
NOTA
N'abaissez la fenêtre de prise que quand le film de recouvrement adhère sur le bord
de tirage.
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.11 Configurer les modules d'alimentation
243
Étape 3 5
5

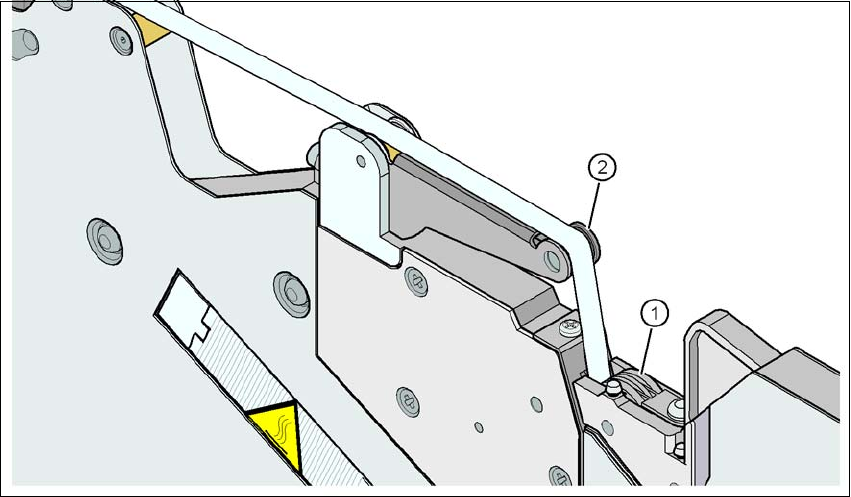

Fig. 5.11 - 6 Guider le film de recouvrement vers les roulettes d'insertion du film de recouvrement
(1) Roulettes d'insertion du film de recouvrement
(2) Bras oscillant du film de recouvrement
5
Guidez le film de recouvrement sur le bras oscillant du film de recouvrement (N°2) jusqu'aux
roulettes d'insertion du film de recouvrement (N°1).
Appuyez, sur le panneau de commande, sur la touche FILM, jusqu'à ce que le film de re-
couvrement soit tendu. Le bras oscillant du film de recouvrement s'incline vers le bas et arrête
le moteur d'entraînement.
Coupez la bande à l'extrémité avant du module d'alimentation de façon affleurée.
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.11 Configurer les modules d'alimentation À partir de la version logiciel SC 712.1 Édition 05/2019
244
5.11.4.4 Support de bande pour SIPLACE SmartFeeder 8 mm module E
5
Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - support de bande
(1) Support de bande, détachable
(2) Ouverture ovale dans le support de bande
Le SIPLACE SmartFeeder E est équipé d'un support de bande (n° 1 sur la fig. 5.11 - 7). Il peut
être facilement enlevé en cas de besoin.
Insérez la lame d'un tournevis d'horloger dans l'orifice ovale (n° 2 sur la fig. 5.11 - 7) du sup-
port de bande puis retirez le support de bande dans le sens opposé du convoyage des
bandes.
En mettant en place le support de bande, veillez à ce qu'il s'encliquète dans sa position théo-
rique.
5
NOTA
Hauteur de prise Z constante et réduction de l'investissement en temps pour les correc-
tions des hauteurs de prise
Pour tous les composants à partir de 0402 ou inférieur, utilisez toujours le support de
bande (n° 1 sur la fig. 5.11 - 7) dans le module d'alimentation.
