Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la ma chine À partir de la version logiciel SC 712.1 Édition 05/2019 5.12 Res pecter les avis sur le SIPLACE SmartFeeder E 245 5.12 Respecter les avis sur l…
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.11 Configurer les modules d'alimentation À partir de la version logiciel SC 712.1 Édition 05/2019
244
5.11.4.4 Support de bande pour SIPLACE SmartFeeder 8 mm module E
5

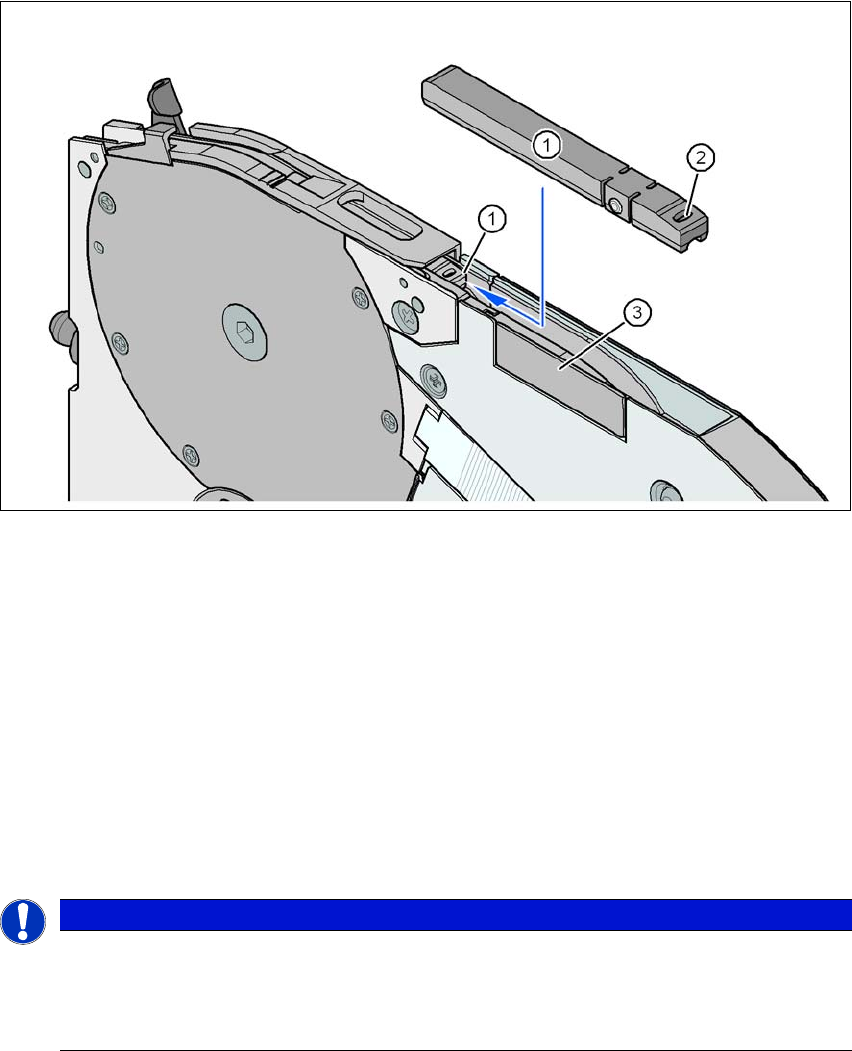

Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - support de bande
(1) Support de bande, détachable
(2) Ouverture ovale dans le support de bande
Le SIPLACE SmartFeeder E est équipé d'un support de bande (n° 1 sur la fig. 5.11 - 7). Il peut
être facilement enlevé en cas de besoin.
Insérez la lame d'un tournevis d'horloger dans l'orifice ovale (n° 2 sur la fig. 5.11 - 7) du sup-
port de bande puis retirez le support de bande dans le sens opposé du convoyage des
bandes.
En mettant en place le support de bande, veillez à ce qu'il s'encliquète dans sa position théo-
rique.
5
NOTA
Hauteur de prise Z constante et réduction de l'investissement en temps pour les correc-
tions des hauteurs de prise
Pour tous les composants à partir de 0402 ou inférieur, utilisez toujours le support de
bande (n° 1 sur la fig. 5.11 - 7) dans le module d'alimentation.
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.12 Respecter les avis sur le SIPLACE SmartFeeder E
245
5.12 Respecter les avis sur le SIPLACE SmartFeeder E
5.12.1 Affichage LED
Le SIPLACE SmartFeeder E est équipé d'un affichage LED qui indique les états de service pour
chaque piste.
5

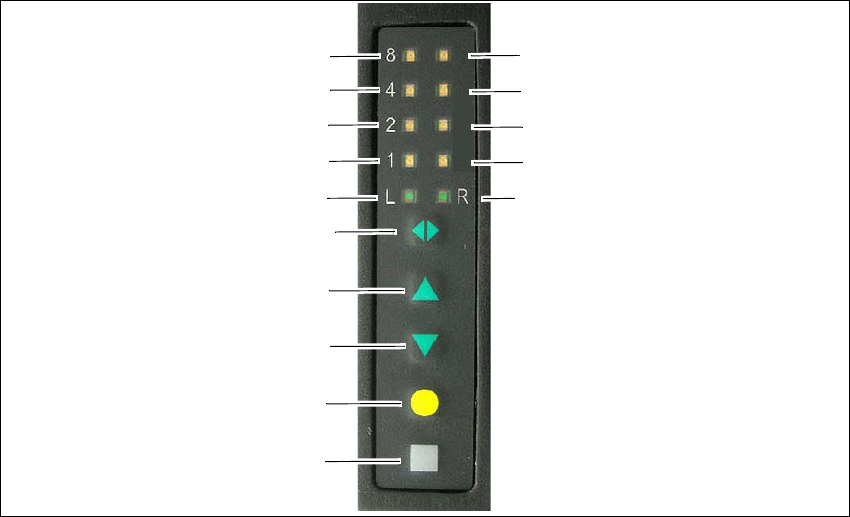

Fig. 5.12 - 1 Touches et affichage LED : exemple illustré SIPLACE SmartFeeder 2x8mm module E
(1) Touche CONFIRMATION
(2) Touche FILM
(3) Touche RETOUR
(4) Touche AVANCE
(5) Touche Changement de piste entre droite et gauche
(6) LED L, piste gauche active
(7) LED Largeur de pas 1 mm piste gauche
(8) LED Largeur de pas 2 mm piste gauche
(9) LED Largeur de pas 4 mm piste gauche
(10) LED Largeur de pas 8 mm piste gauche
(11) LED R, piste droite active
(12) LED Largeur de pas 1 mm piste droite
(13) LED Largeur de pas 2 mm piste droite
(14) LED Largeur de pas 4 mm piste droite
(15) LED Largeur de pas 8 mm piste droite
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.12 Respecter les avis sur le SIPLACE SmartFeeder E À partir de la version logiciel SC 712.1 Édition 05/2019
246
5.12.2 Affichage d'état
–Vert :
Le module d'alimentation est prêt à être utilisé et se trouve dans la configuration actuelle.
– Orange :
Un avertissement est signalisé.
– Rouge :
Un défaut de fonctionnement est survenu.
–Arrêt:
Le module d'alimentation ne se trouve pas dans la configuration actuelle.
5
5
5.12.2.1 Affichage d'état, significations possibles et solutions
Le tableau suivant contient les couleurs de l'affichage d'état, la signification possible et des me-
sures de dépannage.
5
NOTA
« Affichage d'état éteint » seulement pour des modules d'alimentation contenus dans
configuration
Le contrôleur de machine éteint l'affichage de statut des modules d'alimentation qui ne
sont pas contenus dans la configuration.
Le statut « Affichage d'état éteint » ne se trouve que lorsqu'une mission a été donnée à
la ligne par le système de programmation. Ceci facilite à l'utilisateur le contrôle des mo-
dules d'alimentation, car il ne doit surveiller que les modules d'alimentation qui sont conte-
nus dans la configuration.
NOTA
Processus de configuration : Activation des affichages d'état pour chaque module d'ali-
mentation
Lors du processus de configuration même, - aucune information de configuration n'est en-
voyée à la station, aucune mission n'est envoyée par SIPLACE à la station ou à la ligne
- , l'affichage d'état est activé sur chaque module d'alimentation après l'insertion. L'opé-
rateur est, ainsi, informé si tout est en ordre.
Affichage
du statut
Signification possible Dépannage
Orange Une fonction a été choisie, qui n'est
pas admise, lorsque le film de re-
couvrement est tendu (appuyant le
bras oscillant du film vers le bas).
Lorsque la fonction souhaitée doit être exécutée, enlever
le film de l'appariement de roues dentées et le découper,
pour détendre le bras oscillant du film.
Orange La tension d'alimentation 24 V n'a
pas dépassé le seuil de mise en
circuit après la mise sous tension
Contrôler l'alimentation en courant
