5 Tâches à effectuer sur la mach ine Manuel d'utilisation E by SI PLACE 5.16 Coupler ou découpler la t able de changement À partir de la version logiciel SC 712.1 Édition 05/2019 254 5.16.3 Consignes de sé curité re…
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.16 Coupler ou découpler la table de changement
253
5.16.2 Découpler la table de changement
Sélectionnez dans la vue de base du logiciel de la station le symbole Module d'ali
mentation... et le symbole Emplacements.
5

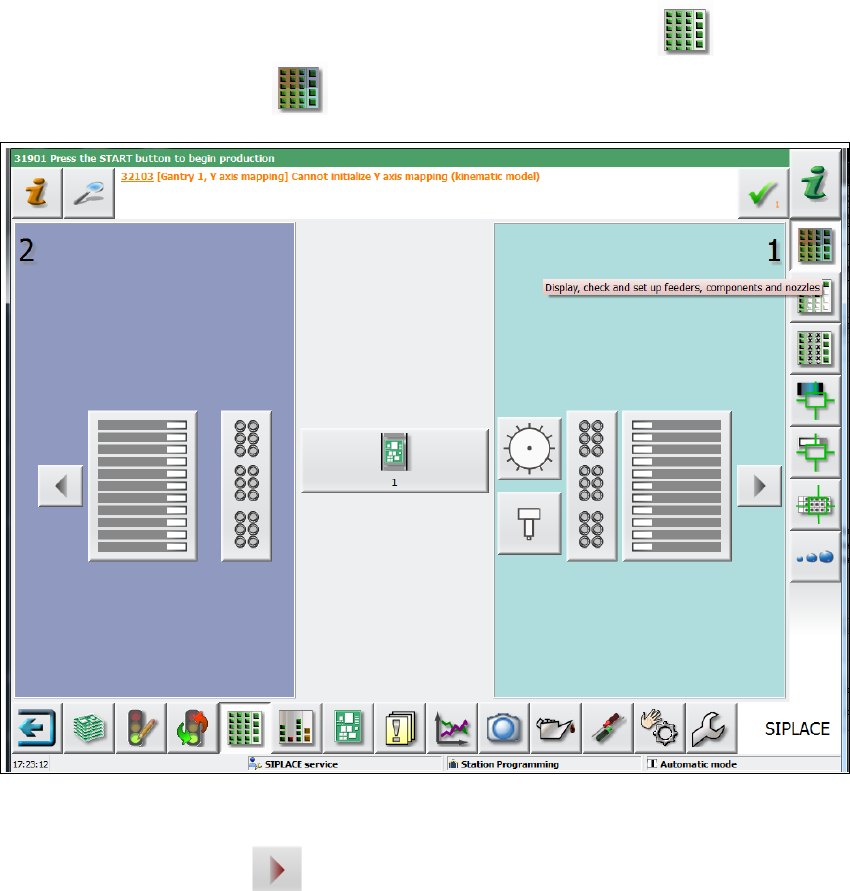

Fig. 5.16 - 2 Emplacements SR GUI
Cliquez sur le symbole pour le déverrouillage de l'emplacement correspondant puis
attendez jusqu'à ce que le dispositif de verrouillage s'ouvre. De plus amples informations sont
disponibles dans l'aide en ligne du logiciel de la station.
Débranchez le câble d'alimentation et le câble de raccordement Sub-D de la table de chan-
gement de l'automate.
Enlevez la table de changement de l'automate en tirant par les poignées avec les deux
mains.
5
Enlevez la table de changement de l'automate en tirant par les poignées avec les deux
mains.
5 Tâches à effectuer sur la machine Manuel d'utilisation E by SIPLACE
5.16 Coupler ou découpler la table de changement À partir de la version logiciel SC 712.1 Édition 05/2019
254
5.16.3 Consignes de sécurité relatives au transport de l'automate
5
Lors des transports, tenez la table de changement toujours par les poignées avec les deux
mains.
Veuillez noter qu'une table de changement reportée pleinement avec des modules d'alimen-
tation peut basculer, à partir d'une inclinaison de 20°, latéralement ou vers l'avant.
Veillez à ce que la surface sur laquelle vous déplacez le chariot ait dans tous les cas une in-
clinaison bien plus faible.
La base de l'automate ne doit pas présenter une inclinaison de plus de 0,63%. Ceci corres-
pond à une inclinaison de 5 mm sur une distance de 800 mm (p. ex. la largeur d'une table de
changement).
Veillez à ne pas entrer en collision avec des obstacles. Si la vitesse s'y prête, le chariot pour-
rait basculer vers l'avant.
AVERTISSEMENT
Prévention d'accidents !
Pour éviter des accidents, respectez toujours les règles indiqués ci-dessous lorsque vous
transportez la table de changement.
Manuel d'utilisation E by SIPLACE 5 Tâches à effectuer sur la machine
À partir de la version logiciel SC 712.1 Édition 05/2019 5.16 Coupler ou découpler la table de changement
255
5.16.4 Coupler la table de changement
5

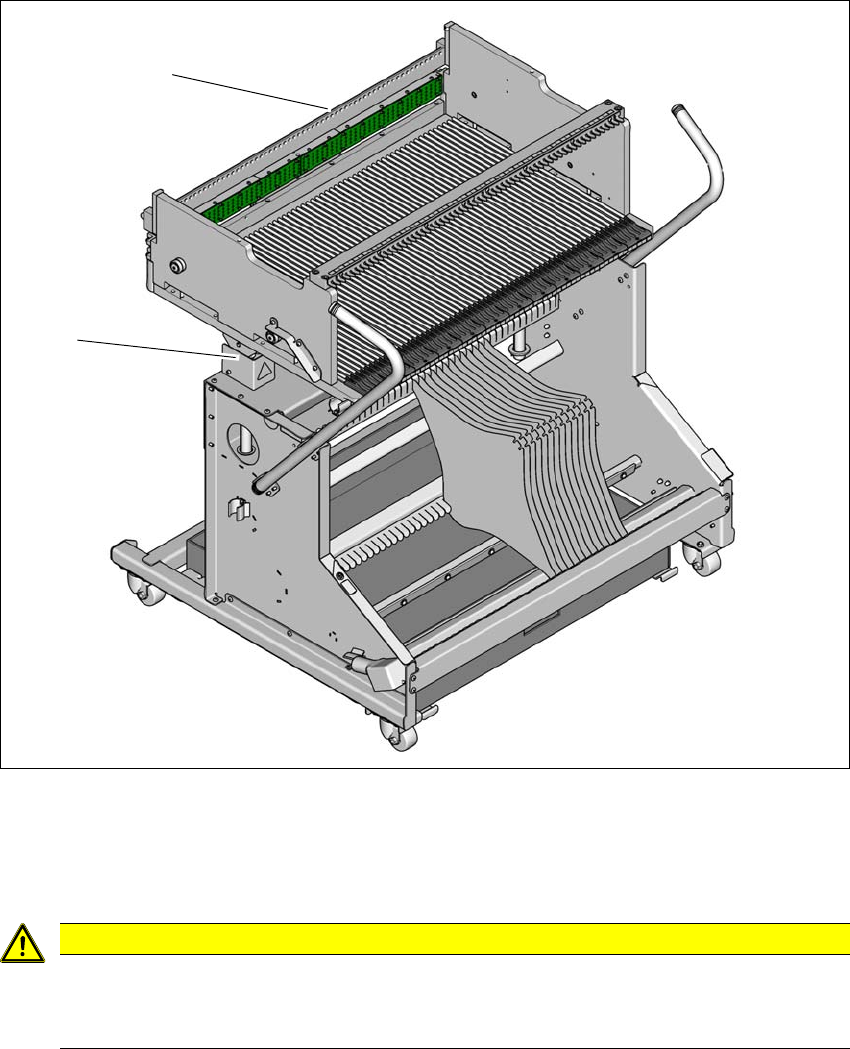

Fig. 5.16 - 3 Coupler la table de changement
(1) Barre de centrage
(2) Réglage en hauteur pour le réglage de la hauteur de l'automate
5
ATTENTION
Introduction de la table de changement !
Lors de l'introduction de la table de changement dans l'automate, veillez à ce que le
cliquet de verrouillage ne touche pas d'obstacles.
(2)
(1)
