6.1.1 Changeur de pipettes pour la SIPLACE CP14
N° de référence 03113147-xx Changeur de pipettes E by SIPLACE, CP14 pour
l'emplacement 1
N° de référence 03113193-xx Changeur de pipettes E by SIPLACE, CP14 pour
l'emplacement 2
N° de référence 03101503-xx Magasin pour pipettes 1 x 20 pour type de pipettes 4xxx
6

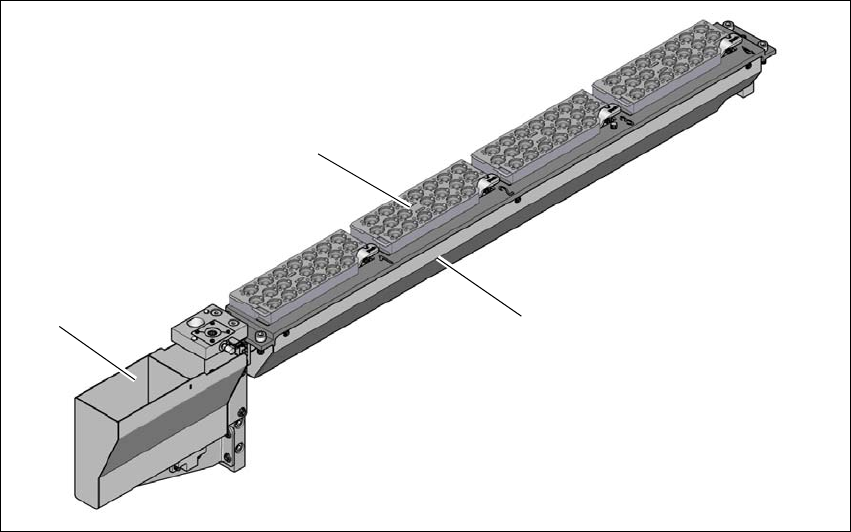

Fig. 6.1 - 1 Changeur de pipettes pour la SIPLACE CP14 (exemple)
(1) Magasin du changeur de pipettes 4xxx
(2) Changeur de pipettes
(3) Conteneur des rebuts de composants
(2)
(3)
(1)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
259
6.1.1.1 Description
Ce changeur de pipettes accueille 4 magasins contenant chacun 20 garages à pipettes.
Les magasins reposent sur un support commun. Ils sont respectivement centrés avec deux gou-
pilles cylindriques et fixés à l'aide de 4 boutons-poussoirs. Les deux repères apposés sur chaque
magasin permettent de déterminer la position exacte. Le bon logement des magasins le corps de
base du changeur de pipettes est surveillé avec des microcontacts pour éviter une collision de la
tête de report avec un magasin éventuellement en position verticale. Il faut que tous les emplace-
ments de magasins soient occupés car le circuit de sécurité arrête l'automate, si des magasins
font défaut ou sont mal positionnés.
Des composants peuvent être soufflés par les pipettes de la SIPLACE CP14 et les pipettes reti-
rées et rejetées sur la station de pipettes installée.
6
6
Fig. 6.1 - 2 Magasin du changeur de pipettes pour la SIPLACE CP14
(1) 20 garages pour pipettes 4xxx
(2) Repères (visibles uniquement lorsque la plaque de verrouillage est ouverte)
ATTENTION
N'utilisez le magasin pour la SIPLACE CP14 qu'avec la SIPLACE CP14.
(1)
(2)
(2)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
260
6.1.1.2 Caractéristiques techniques
6
Changeur de pipettes pour la SIPLACE CP14
Nombre de garages à pipettes 80
Nombre de garages à pipettes 4
Types de pipettes 4xxx
Durée de changement des pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,45 MPa (4,5 bar)
