Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
265
6
Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
NOTA
Avant sa mise en place, orientez le magasin de sorte que les goupilles de centrage
(n° 2 et 6 sur la fig. 6.1 - 5, page 264) puissent glisser dans le trou de centrage et
dans le trou oblong.
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
266
6.1.2 Changeur de pipettes pour la SIPLACE TH/SIPLACE PP
N° de référence 03108343-xx Changeur de pipettes pour la SIPLACE TH, E by SIPLACE,
emplacement 1
N° de référence 03113120-xx Changeur de pipettes pour la SIPLACE TH, E by SIPLACE,
emplacement 2
N° de référence 03103613-xx Magasin pour 2 pipettes P&P
N° de référence 03109863-xx Magasin pour 1 pipette P&P
6

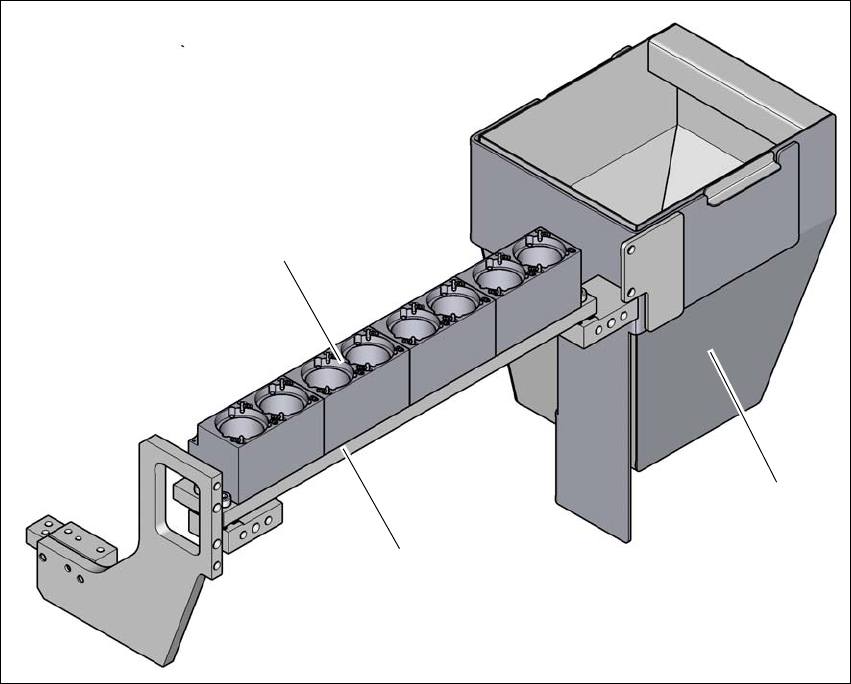

Fig. 6.1 - 6 Changeur de pipettes pour la SIPLACE TH/SIPLACE PP (exemple)
(1) Magasin du changeur de pipettes (2 pipettes P&P)
(2) Conteneur des rebuts de composants
(3) Changeur de pipettes
(3)
(2)
(1)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
267
6.1.2.1 Description
Il y a deux changeurs de pipettes différents. L'un peut accueillir 4 magasins contenant chacun
deux garages à pipettes, l'autre peut accueillir 8 magasins contenant chacun deux garages à pi-
pettes.
Deux types de magasins sont disponibles : magasins standard et magasins pour pipettes spé-
ciales ou pinces. Les magasins reposent sur un support commun. Ils sont respectivement centrés
avec deux goupilles cylindriques et fixés avec deux vis à tête fraisée.
6

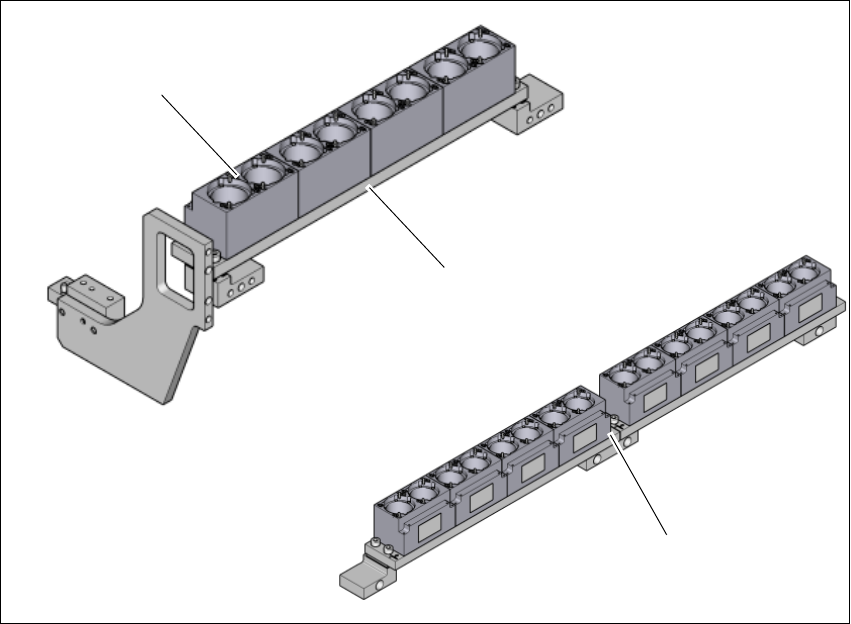

Fig. 6.1 - 7 Magasins du changeur de pipettes pour la SIPLACE TH/SIPLACE PP
(1) Magasin pour 2 pipettes
(2) Changeur de pipettes avec magasins 4 x 2 pour pipettes
(3) Changeur de pipettes avec magasins 8 x 2 pour pipettes
(1)
(2)
(3)
