Manuel d'utilisation E by SIPLACE 6 Extensions des stations À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Chan geur de pipettes 269 6.1.2.3 Position du changeur de pipettes pour la SIPLACE TH 6 Fig. 6…
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
268
6.1.2.2 Caractéristiques techniques
6
6
Changeur de pipettes pour la SIPLACE TH
Nombre de garages à pipettes 16 max. pour les pipettes standard
4 pour des pipettes spéciales ou pinces
Types de pipettes 5xx, standard
4xx avec adaptateur
8xx avec adaptateur
9xx avec adaptateur
Durée de changement des pipettes env. 2 s par pipette
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
269
6.1.2.3 Position du changeur de pipettes pour la SIPLACE TH
6

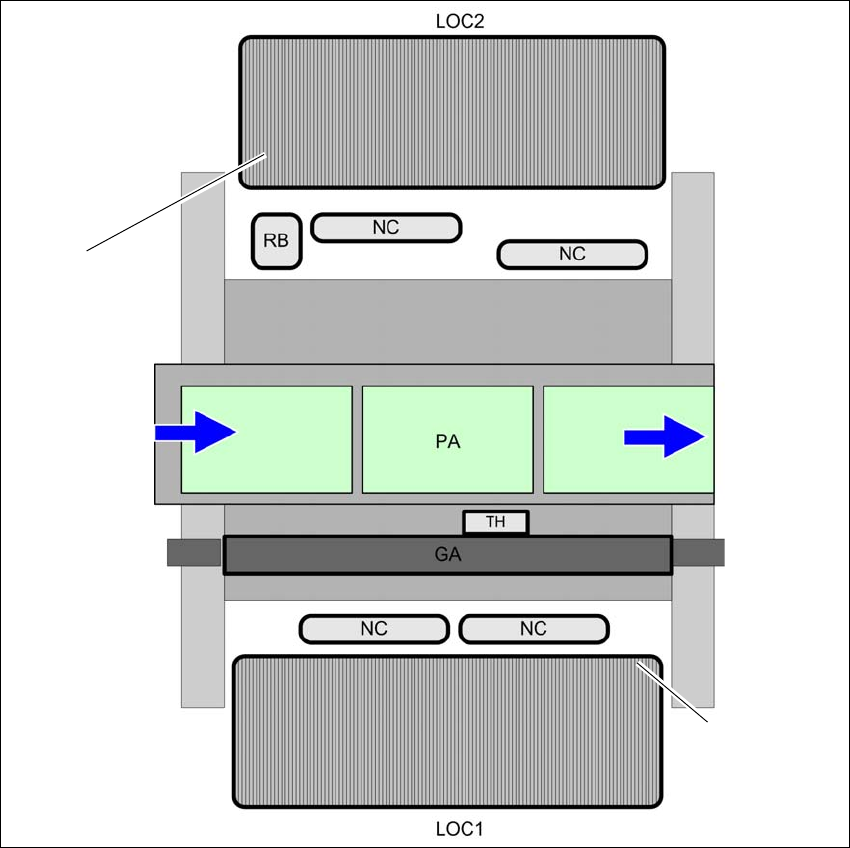

Fig. 6.1 - 8 Position du changeur de pipettes pour la SIPLACE TH - exemple
6
(1) Table de changement sur l'emplacement 1
(2) Table de changement sur l'emplacement 2
(PPW) Changeur de pipettes
(RB) Conteneur de rejet
(PA) Zone de report
(GA) Portique
(2)
(1)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
270
6.1.2.4 Montage
Dans les automates E by SIPLACE, les changeurs de pipettes sont fixés sur le bâti de la machine.
6

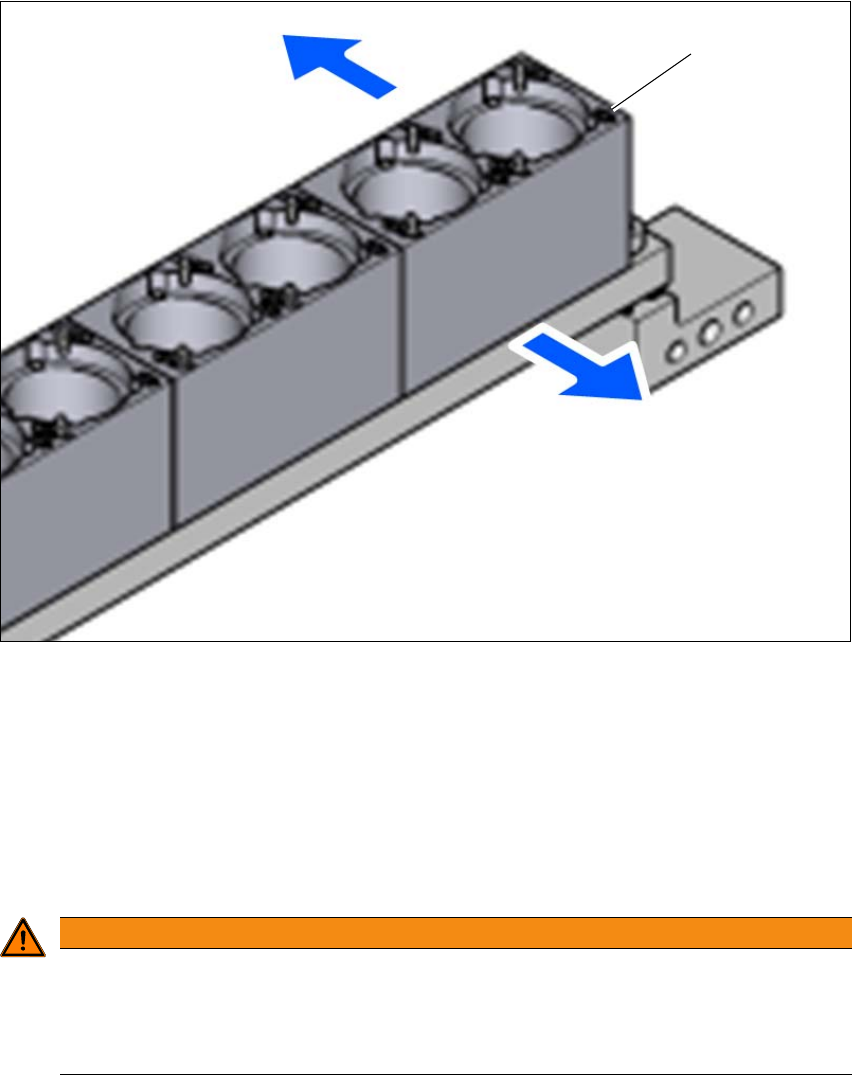

Fig. 6.1 - 9 Position de montage
(1) Alésage de marquage
(2) La flèche est tournée dans le sens du convoyeur de CI
(3) Côté opérateur
6
Alignez le changeur de pipettes de sorte que l'alésage de marquage (n° 1) se trouve à
gauche, vu par l'opérateur.
6
6
AVERTISSEMENT
Risque d'écrasement de la tête en cas de configurations mixtes !
Lors des configurations mixtes, il y a un risque d'écrasement de la tête.
Pour chaque tête de report, installez uniquement le changeur de pipettes respectif
avec les magasins de pipettes de la tête de report correspondante.
(1)
(3)
(2)
