6.1.3.5 Conseils d'utilisation
Si vous remplissez un magasin pour la première fois avec un certain type de pipettes, repé-
rez-le avec une étiquette adhésive.
6
Ouvrez la plaque de verrouillage et enfichez les pipettes dans les garages à pipettes.
Fermez la plaque de verrouillage pour que les pipettes ne puissent tomber hors des maga-
sins.
6
6
La programmation du changeur de pipettes est décrite dans le manuel d'utilisation SIPLACE
Pro.
6.1.3.6 Changement de magasin
Appuyez sur le levier (n° 1 sur la fig. 6.1 - 5, page 264), pour libérer le magasin des billes du
bouton-poussoir (n° 5 sur la fig. 6.1 - 5, page 264
). Soulevez le magasin du corps de base.
6
NOTA
Remplissez les magasins en dehors de la machine et changez systématiquement ex-
clusivement des magasins complets.
ATTENTION
Remplissage des magasins !
Assurez-vous, avant le remplissage des magasins, que toutes les pipettes sur la SI-
PLACE CP12 ont bien été remises dans leurs magasins.
NOTA
Risque de coincement !
Lorsque des composants tombent sur les magasins, il y a un risque de coincement de la
plaque de verrouillage.
Évitez que des composants tombent sur les magasins.
C'est pourquoi vous nettoierez régulièrement les magasins et les emplacements
libres.
AVERTISSEMENT
Risque d'écrasement de la tête si le levier dépasse !
Un levier qui dépasse du magasin (n° 1 sur la fig. 6.1 - 5) peut provoquer une collision
avec la tête de report.
Veillez à ce que les leviers ne dépassent pas des magasins.
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
278
6

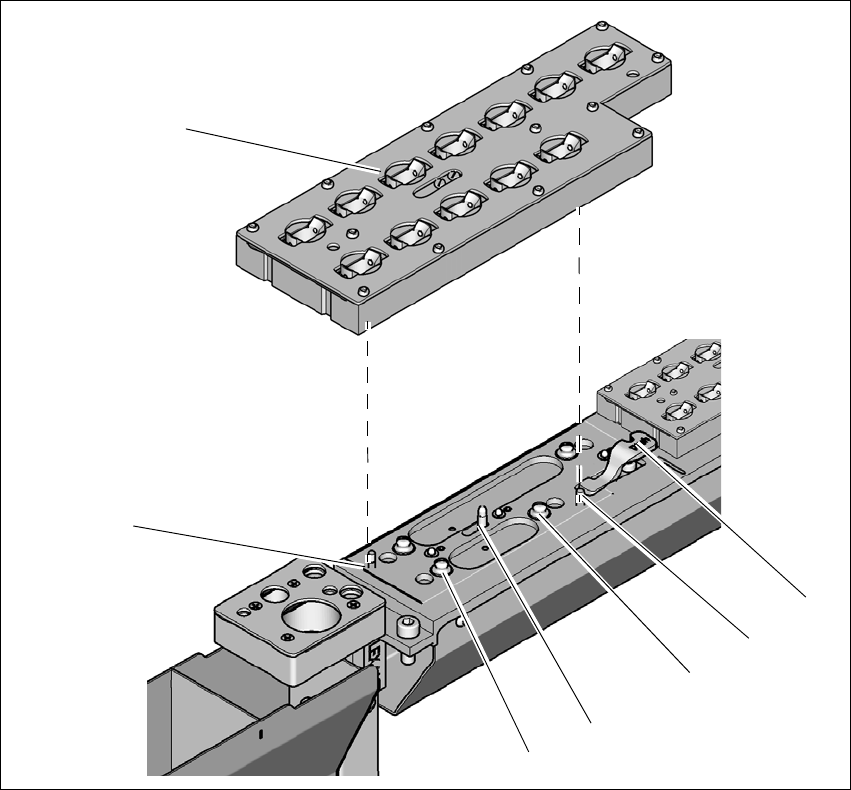

Fig. 6.1 - 14 Changeur de pipettes pour la SIPLACE CP12 - changement du magasin
(1) Levier pour soulever le magasin
(2) Goupille cylindrique, pénètre dans l'orifice du magasin
(3) Tige à ressort (3 pièces) permettant de déclencher le microcontact
(4) Ergot du mécanisme coulissant, déplace la plaque de verrouillage
(5) Bille du bouton-poussoir
(6) Goupille cylindrique, pénètre dans le trou oblong du magasin
(7) Magasin
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
279
6
Positionnez le magasin sur les billes du bouton-poussoir (n° 5 sur la fig. 6.1 - 5, page 264).
Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
NOTA
Déplacez la plaque de verrouillage en position « Magasin verrouillé ».
Avant sa mise en place, orientez le magasin de sorte que les goupilles de centrage
(n° 2 et 6 sur la fig. 6.1 - 5, page 264) puissent glisser dans le trou de centrage et
dans le trou oblong.
