6 Extensions des stations Manuel d'utilisation E by SIPLACE 6.1 Changeur de pipettes À partir de la version logiciel SC 712. 1 Édition 05/2019 282 6 Fig. 6.1 - 17 Changeur de pipettes p our la SIPLACE CP6 (1) 12 gar…
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
281
6.1.4.1 Description
Ce changeur de pipettes accueille 4 magasins contenant chacun 6 garages à pipettes.
Les magasins reposent sur un support commun. Ils sont respectivement centrés avec deux gou-
pilles cylindriques et fixés à l'aide de 4 boutons-poussoirs. Les deux repères apposés sur chaque
magasin permettent de déterminer la position exacte. Le bon logement des magasins le corps de
base du changeur de pipettes est surveillé avec des microcontacts pour éviter une collision de la
tête de report avec un magasin éventuellement en position verticale. Il faut que tous les emplace-
ments de magasins soient occupés car le circuit de sécurité arrête l'automate, si des magasins
font défaut ou sont mal positionnés.
Des composants peuvent être soufflés par les pipettes de la SIPLACE CP6 et les pipettes retirées
et rejetées sur la station de pipettes installée.
6
6

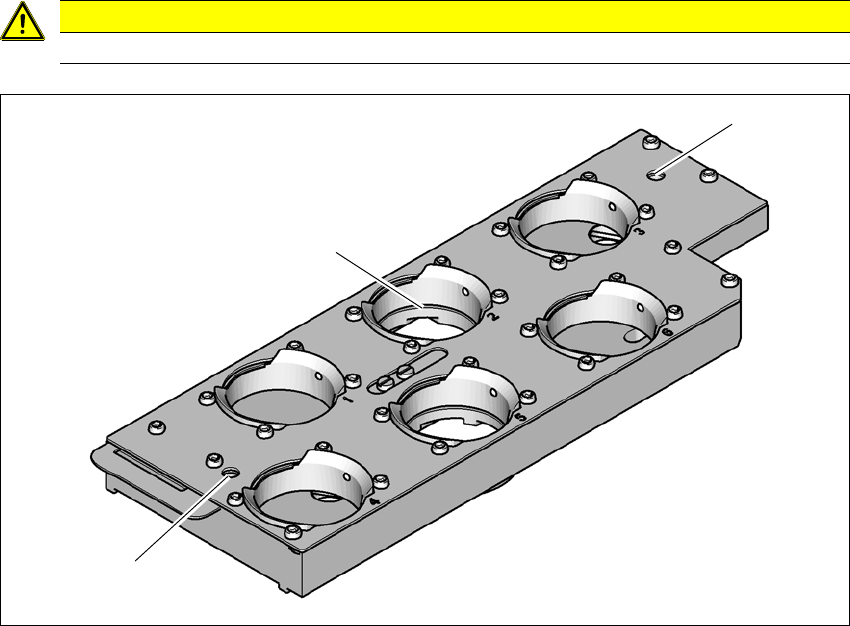

Fig. 6.1 - 16 Magasin du changeur de pipettes pour la SIPLACE CP6
(1) 6 garages pour pipettes 38xx
(2) Repères (visibles uniquement lorsque la plaque de verrouillage est ouverte)
ATTENTION
N'utilisez le magasin pour la SIPLACE CP6 qu'avec la SIPLACE CP6.
(1)
(2)
(2)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
282
6
Fig. 6.1 - 17 Changeur de pipettes pour la SIPLACE CP6
(1) 12 garages pour pipettes 39xx
(2) Repères (visibles uniquement lorsque la plaque de verrouillage est ouverte)
(1)
(2)
(2)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
283
6.1.4.2 Caractéristiques techniques
6
Changeur de pipettes pour la SIPLACE CP6
Nombre de garages à pipettes
38xx
39xx
24
48
Nombre de garages à pipettes 4
Types de pipettes 38xx/39xx
Durée de changement des pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,45 MPa (4,5 bar)
