Manuel d'utilisation E by SIPLACE 6 Extensions des stations À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Chan geur de pipettes 283 6.1.4.2 Caractéristiques techniques 6 Changeur de pipettes pour la S…
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
282
6

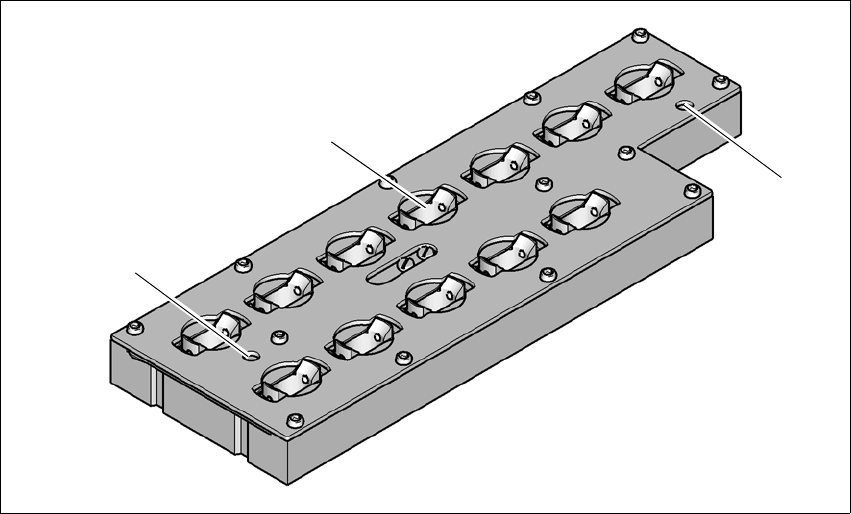

Fig. 6.1 - 17 Changeur de pipettes pour la SIPLACE CP6
(1) 12 garages pour pipettes 39xx
(2) Repères (visibles uniquement lorsque la plaque de verrouillage est ouverte)
(1)
(2)
(2)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
283
6.1.4.2 Caractéristiques techniques
6
Changeur de pipettes pour la SIPLACE CP6
Nombre de garages à pipettes
38xx
39xx
24
48
Nombre de garages à pipettes 4
Types de pipettes 38xx/39xx
Durée de changement des pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,45 MPa (4,5 bar)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
284
6.1.4.3 Position du changeur de pipettes pour la SIPLACE CP6
6
Fig. 6.1 - 18 Position du changeur de pipettes pour la SIPLACE CP6 - exemple
(1) Table de changement sur l'emplacement 1
(2) Table de changement sur l'emplacement 2
(PPW) Changeur de pipettes
(RB) Conteneur de rejet
(PA) Zone de report
(GA) Portique
(2)
(1)
