6 Extensions des stations Manuel d'utilisation E by SIPLACE 6.1 Changeur de pipettes À partir de la version logiciel SC 712. 1 Édition 05/2019 284 6.1.4.3 Position du changeur de pipettes pour la SIPLACE CP6 6 Fig. …
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
283
6.1.4.2 Caractéristiques techniques
6
Changeur de pipettes pour la SIPLACE CP6
Nombre de garages à pipettes
38xx
39xx
24
48
Nombre de garages à pipettes 4
Types de pipettes 38xx/39xx
Durée de changement des pipettes env. 2 s par pipette
Raccordement de l'air comprimé 0,45 MPa (4,5 bar)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
284
6.1.4.3 Position du changeur de pipettes pour la SIPLACE CP6
6
Fig. 6.1 - 18 Position du changeur de pipettes pour la SIPLACE CP6 - exemple
(1) Table de changement sur l'emplacement 1
(2) Table de changement sur l'emplacement 2
(PPW) Changeur de pipettes
(RB) Conteneur de rejet
(PA) Zone de report
(GA) Portique
(2)
(1)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.1 Changeur de pipettes
285
6.1.4.4 Montage
Dans les automates E by SIPLACE, les changeurs de pipettes sont fixés sur le bâti de la machine.
6

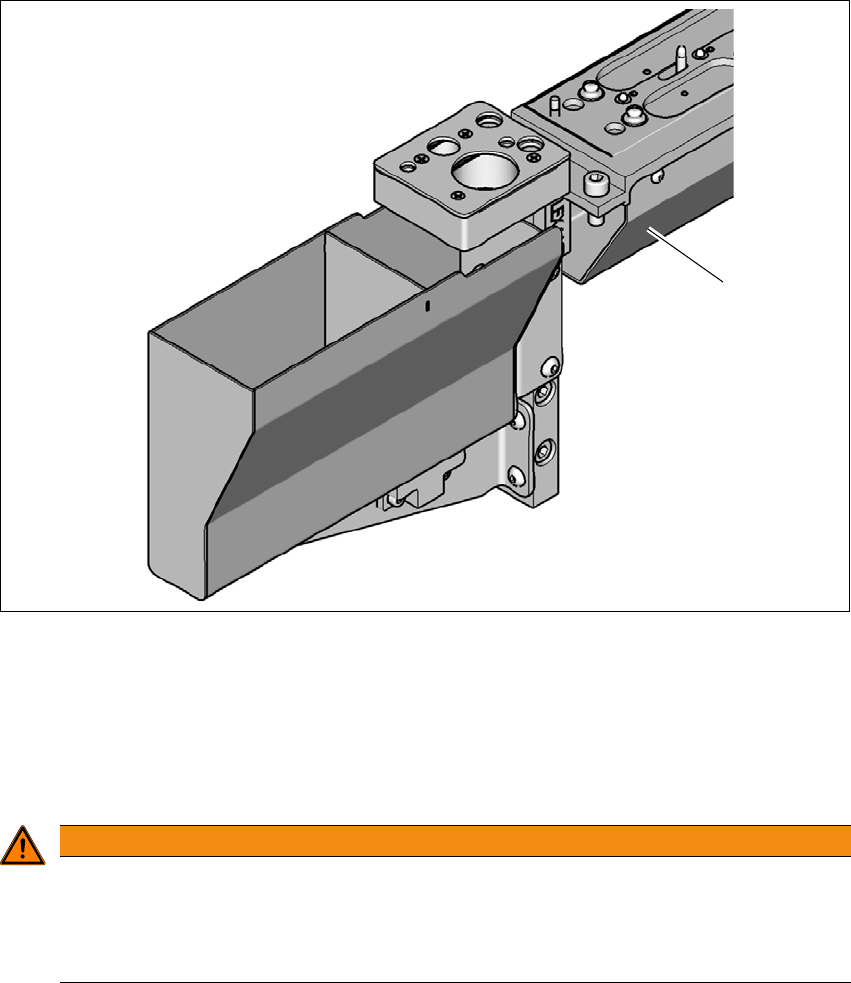

Fig. 6.1 - 19 Position de montage
(1) La face oblique est tournée dans la direction du dispositif de rentrée de la table de change-
ment
Orientez le changeur de pipettes de sorte que la face oblique soit tournée vers le dispositif
d'introduction de la table de changement.
6
AVERTISSEMENT
Risque d'écrasement de la tête en cas de configurations mixtes !
Lors des configurations mixtes, il y a un risque d'écrasement de la tête.
Pour chaque tête de report, installez uniquement le changeur de pipettes respectif
avec les magasins de pipettes de la tête de report correspondante.
(1)
