Manuel d'utilisation E by SIPLACE 6 Extensions des stations À partir de la version logiciel SC 712.1 Édition 05/2019 6.2 Unit é de commande (HMI) sur l'emplacement 2 289 6.2 Unité de commande (HMI) sur l'e…
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.1 Changeur de pipettes À partir de la version logiciel SC 712.1 Édition 05/2019
288
6
Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
NOTA
6
Avant sa mise en place, orientez le magasin de sorte que les goupilles de centrage
(n° 2 et 6 sur la fig. 6.1 - 5, page 264) puissent glisser dans le trou de centrage et
dans le trou oblong.
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.2 Unité de commande (HMI) sur l'emplacement 2
289
6.2 Unité de commande (HMI) sur l'emplacement 2
N° de référence 03113590Sxx Unité de commande (HMI), emplacement.2
Pour les automates équipés d'une unité de commande (HMI) seulement sur l'emplacement 1,
vous pouvez installer une unité de commande supplémentaire sur l'emplacement 2.
6

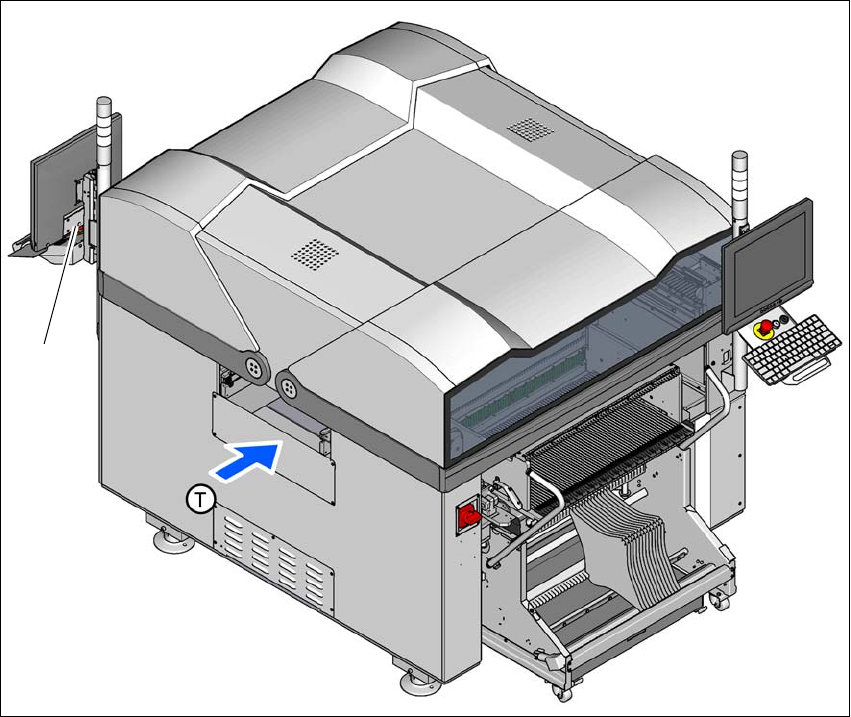

Fig. 6.2 - 1 Unité de commande (HMI) sur l'emplacement 2
(1) Unité de commande (HMI) sur l'emplacement 2
(T) Sens de convoyage des cartes
(1)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.3 SIPLACE JTF-MW À partir de la version logiciel SC 712.1 Édition 05/2019
290
6.3 SIPLACE JTF-MW
N° de référence 03118894Sxx SIPLACE JTF-MW
N° de référence 03126378Sxx Seulement kit d'accessoires JTF-MW (pour l'option)
6

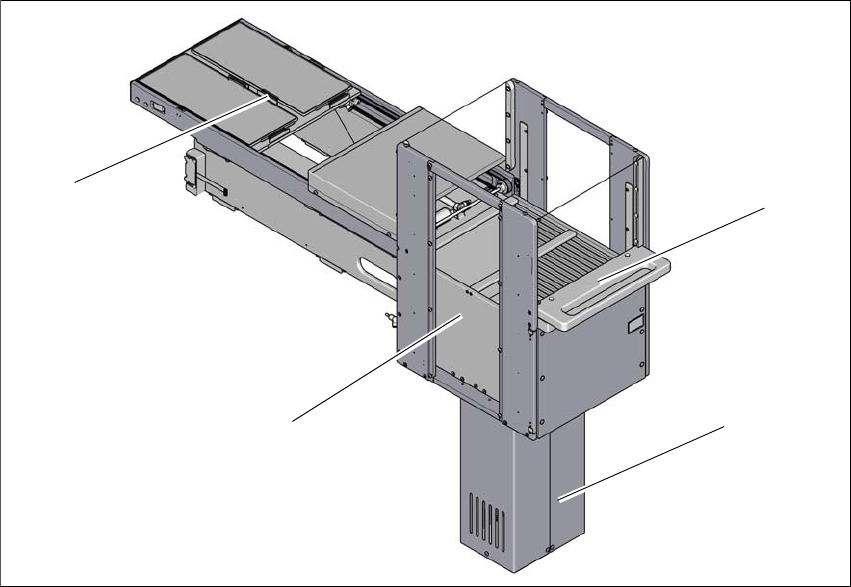

Fig. 6.3 - 1 SIPLACE JTF-MW
(1) Capot du moteur de levage
(2) Coulisseau d'alimentation
(3) Transport
(4) Module de tour avec magasin
6.3.1 Description
Le SIPLACE JTF-MW est un changeur automatique et rapide pour plateaux alvéolés JEDEC
standard. Sur les automates E by SIPLACE, un magasin de plateaux JTF-MW peut être installé
sur la table de changement ou sur la table fixe. Pour un changement rapide, le JTF-MW peut être
enlevé avec la table de changement.
(2)
(1)
(3)
(4)
