Manuel d'utilisation E by SIPLACE 1 Introduction À partir de la version logiciel SC.712.1 Édition 05/2019 1.6 SIPL ACE Station Programming 29 Production avancée 1 Font partie de ce niveau utilisat eur toutes pers on…
1 Introduction Manuel d'utilisation E by SIPLACE
1.4 Qualification du personnel À partir de la version logiciel SC.712.1 Édition 05/2019
28
1.3.8 Compatibilité électromagnétique (CEM)
Les automates de report SIPLACE sont prévus et contrôlés pour une utilisation professionnelle
dans le secteur industriel. Dans d'autres environnements, la compatibilité électromagnétique ne
peut être garantie, eu égard à l'émission de signaux perturbateurs.
1.3.9 Remarque sur les accessoires SIPLACE d'origine
1
1.4 Qualification du personnel
1
1.5 Niveaux utilisateur
Certaines fonctions ou menus ne peuvent être exécuté(e)s ou appelé(e)s que par du personnel
formé pour cela. A cet effet, les niveaux utilisateurs suivants doivent être différenciés :
– Production de base
– Production avancée
– Entretien de la machine
Les niveaux utilisateur Production avancée et Service de machine peuvent être protégés par un
mot de passe.
Production de base 1
Font partie de ce niveau utilisateur toutes personnes qui sont formées à la manipulation de la ma-
chine. Elles peuvent exécuter des tâches qui entrent dans le cadre des fonctions d'utilisation de
la machine ou consulter les menus nécessaires à la manipulation de la machine.
NOTA
Utilisation de pièces de rechange d'origine et de modules supplémentaires autorisés
L'utilisation d'autres pièces réduit la sécurité et exclura toute responsabilité pour les
conséquences qui en résultent.
N'utilisez que des pièces de rechange d'origine et des accessoires autorisés par
ASM Assembly Systems GmbH&Co.KG.
NOTA
L'installation ne doit fonctionner qu'avec du personnel qualifié
Seules des personnes possédant les qualifications requises ont le droit de démarrer,
de faire fonctionner la machine ou de procéder à des travaux sur l'automate.
Manuel d'utilisation E by SIPLACE 1 Introduction
À partir de la version logiciel SC.712.1 Édition 05/2019 1.6 SIPLACE Station Programming
29
Production avancée 1
Font partie de ce niveau utilisateur toutes personnes qui sont formées à la manipulation de la ma-
chine. Ces personnes sont autorisées à utiliser toutes les fonctions avancées (par exemple SI-
PLACE Station Programming, opérations manuelles, apprentissage de marques).
Entretien de la machine 1
Ne doit être effectuée que par du personnel qualifié (par exemple configuration ou modification
des options de machine).
1.6 SIPLACE Station Programming
En mode SIPLACE Station Programming, l'utilisateur peut fabriquer un programme de report di-
rectement sur l'automate de report (PCB, composants, formes de boîtier, configuration).
Les marques et les positions de report annoncées sont mesurées avec exactitude par la caméra
PCB.
Après avoir effectué une optimisation locale, on peut démarrer le processus de report sur la sta-
tion.
Dans ce cas, l'automate de report peut, de manière indépendante, être utilisé sans connexion ré-
seau vers un système de programmation.
Lors d'un échange de données manuel, on peut exporter les programmes de report depuis l'au-
tomate de report ou les importer dans l'automate de report.
Pour mettre en oeuvre le mode Station Programming, on intègre le logiciel SIPLACE Pro, y com-
pris la banque de données SQ, dans l'ordinateur de station. La configuration de la surface utilisa-
teur de SIPLACE Pro a été adaptée au design de la surface utilisateur du logiciel de la station et
est affichée comme bureau SIPLACE Station Programming dans le logiciel de la station.
1 Introduction Manuel d'utilisation E by SIPLACE
1.6 SIPLACE Station Programming À partir de la version logiciel SC.712.1 Édition 05/2019
30
Avec SIPLACE Station Programming , l'utilisateur obtient sur la station toutes les possibilités qui
sont nécessaires pour une description complète du programme de report.
1

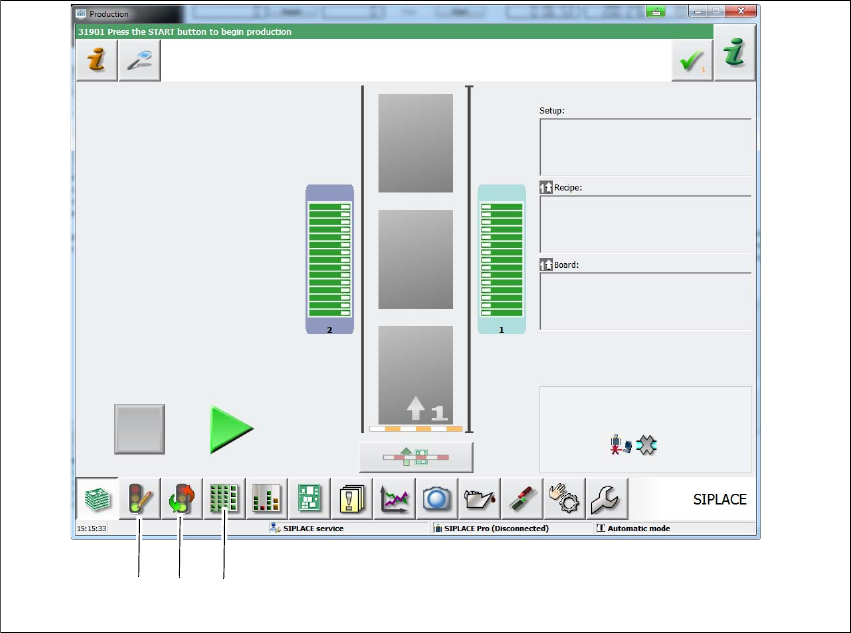

Fig. 1.6 - 1 Vue principale de SIPLACE Station Programming
(1) SIPLACE Station Programming - éditeur des tâches
(2) SIPLACE Station Programming - commande des tâches
(3) SIPLACE Station Programming - travail d'apprentissage (Teachjob)
Il est possible de travailler sur une description alors qu'un autre programme est effectué.
Pour assurer une spécification exacte des positions de report, on peut apprendre les marques et
la position de report de l' automate de report.
Lors de ce processus, le contour semi-transparent du composant est affiché sur l'image de ca-
méra qui a été prise par la caméra PCB. Le contour peut être orienté sur les points de contact sur
le circuit imprimé.
Les positions données peuvent être utilisées directement et enregistrées dans le programme de
report.
Lorsque le circuit imprimé est complètement écrit et enseigné, il est possible de l'optimiser et de
le fabriquer sur la station.
(1)
(2)
(3
