Manuel d'utilisation E by SIPLACE 6 Extensions des stations À partir de la version logiciel SC 712.1 Édition 05/2019 6.3 SIPL ACE JTF-MW 291 La SIPLACE JTF-MW occupe une zon e de piste fixe sur la table de changemen…
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.3 SIPLACE JTF-MW À partir de la version logiciel SC 712.1 Édition 05/2019
290
6.3 SIPLACE JTF-MW
N° de référence 03118894Sxx SIPLACE JTF-MW
N° de référence 03126378Sxx Seulement kit d'accessoires JTF-MW (pour l'option)
6
Fig. 6.3 - 1 SIPLACE JTF-MW
(1) Capot du moteur de levage
(2) Coulisseau d'alimentation
(3) Transport
(4) Module de tour avec magasin
6.3.1 Description
Le SIPLACE JTF-MW est un changeur automatique et rapide pour plateaux alvéolés JEDEC
standard. Sur les automates E by SIPLACE, un magasin de plateaux JTF-MW peut être installé
sur la table de changement ou sur la table fixe. Pour un changement rapide, le JTF-MW peut être
enlevé avec la table de changement.
(2)
(1)
(3)
(4)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.3 SIPLACE JTF-MW
291
La SIPLACE JTF-MW occupe une zone de piste fixe sur la table de changement ou la table fixe.
– SIPLACE JTF-MW
La SIPLACE JTF-MW a en stock jusqu'à 30 plateaux alvéolés JEDEC dans une cassette et
elle les fournit selon les besoins. L'automate de report peut ainsi être alimenté avec divers
type de composants à des durées de changement variées. 6
6.3.2 Vue d'ensemble
6

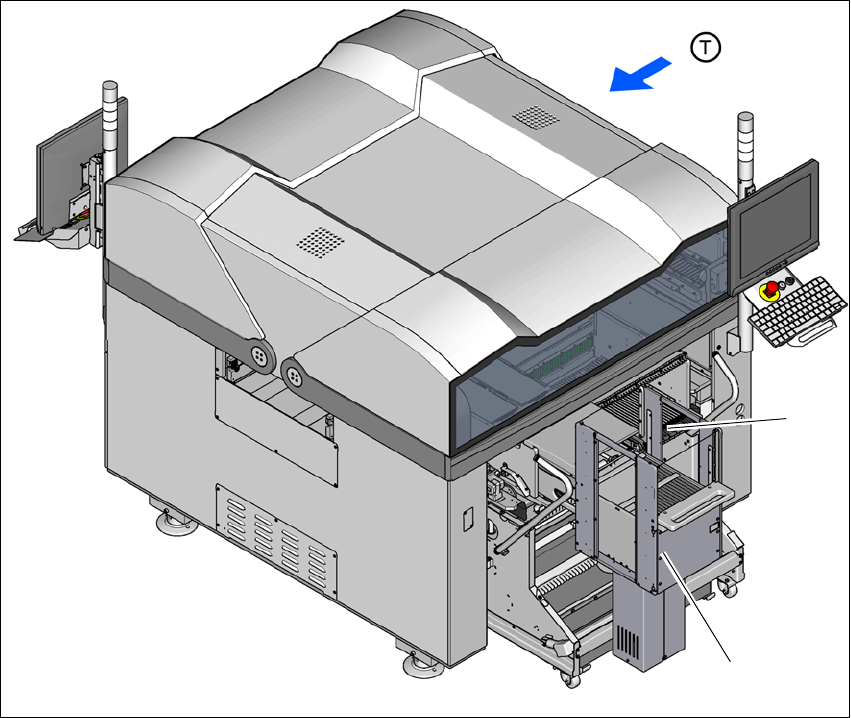

Fig. 6.3 - 2 SIPLACE JTF-MW sur E by SIPLACE (exemple avec table de changement)
(1) Table de changement (ou table fixe possible)
(2) SIPLACE JTF-MW
(T) Sens de convoyage des cartes
(1)
(2)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.3 SIPLACE JTF-MW À partir de la version logiciel SC 712.1 Édition 05/2019
292
6.3.3 Caractéristiques techniques
6
Position JTF-MW
Dimensions
Largeur 322,40 mm
Hauteur 946 mm
Longueur 1209 mm
Emplacement sur E by SIPLACE
Installé/couplé uniquement sur l'emplacement
2
Spécification du plateau alvéolé JEDEC
Standard JEDEC : 95-1 & IEC 60286-5
Capacité de stockage
30 plateaux alvéolés JEDEC
15 plateaux alvéolés Cookie, chacun avec 2
plateaux alvéolés JEDEC
Hauteur maximale de composants à partir
de la base du plateau alvéolé
10,8 mm (n'enlever aucun niveau de plateau
alvéolé)
24,6 mm (enlever 1 niveau de plateau alvéolé)
38,4 mm (enlever 2 niveaux de plateau
alvéolé)
Cassette
Dimensions (L × l × h) 344 mm × 300 mm × 228 mm
Poids total rempli
30 kg (plateau alvéolé Cookie + composants)
Poids max. par plateau alvéolé Cookie
2,0 kg, ± 10%
Pneumatique
5 bar à 10 bar
Consommation en air comprimé
28,3 Nl/min.
Communication
Interface broche Pogo, bus CAN
Poids
~ 45 kg sans plateaux alvéolés Cookie et
aimants
~ 60 kg avec 15 plateaux alvéolés Cookie et
aimants
