00197677-04_UM_E-by-SIPLACE_FR - 第296页
6 Extensions des stations Manuel d'utilisation E by SIPLACE 6.3 SIPLACE JTF-MW À partir de la version logiciel SC 712.1 Édition 05/2019 296 6.3.5.5 Panneaux d'avertissement sur la SIPLACE JTF-MW 6 Fig. 6.3 - 4 …
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.3 SIPLACE JTF-MW
295
6.3.5.3 Risque de coincement sur la SIPLACE JTF-MW
Zones de la SIPLACE JTF-MW dans lesquelles il y a un risque de coincement 6
– Magasin et coulisseau
– Blocage de plateau alvéolé
– Cylindre pour blocage de plateau alvéolé
– Base de convoyeur - pile mobile de plateaux alvéolés
– Évidement pour barres de séparation
– Base de convoyeur - pile mobile de plateaux alvéolés
– Récupération de plateau alvéolé
– Base de convoyeur - courroie d'entraînement
6.3.5.4 Consignes de sécurité pour le transport du module
6
DANGER
Risque de coincement
Il y a un risque de blessures aux points de coincement et un risque de coincement si l'on passe
la main dans le magasin ou si des vêtements flottants se prennent dans le convoyeur alors que
la machine tourne.
Veuillez respecter les consignes de manipulation et les consignes de sécurité dans la section.
Ne pas mettre la main dans le magasin en mouvement.
Tenez-vous à une distance respectable de sécurité.
ATTENTION
Poids élevé
Le poids important du module peut causer des blessures si le module n'est pas manipulé
comme il convient.
Ne pas soulever le module seul et ne pas le porter seul.
Gardez à l'esprit, lors de l'enlèvement, que la SIPLACE JTF-MW est lourde (~ 60 kg).
Faites-vous aider par une deuxième personne.
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.3 SIPLACE JTF-MW À partir de la version logiciel SC 712.1 Édition 05/2019
296
6.3.5.5 Panneaux d'avertissement sur la SIPLACE JTF-MW
6

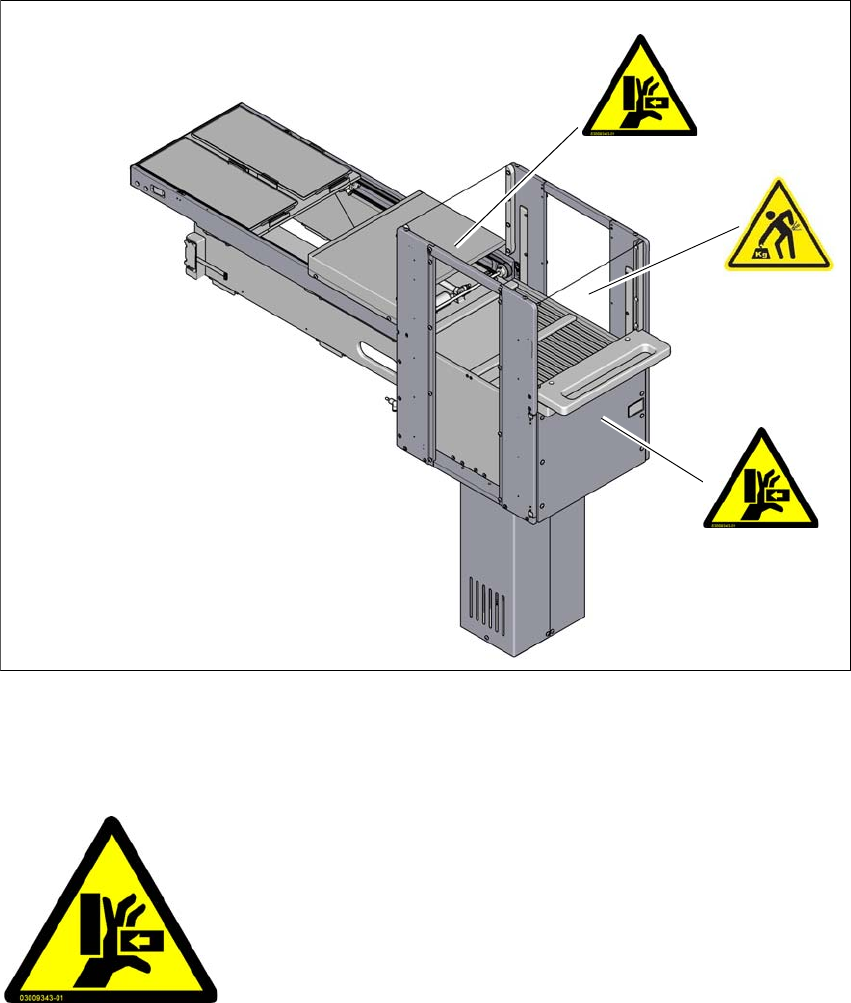

Fig. 6.3 - 4 Panneaux d'avertissement sur la SIPLACE JTF-MW
– W204, n° de référence 03009343-01
Panneau d'avertissement W204
6
Nombre par machine SIPLACE JTF-MW : 2
W204
W204
Poids élevé
6
6
6
RISQUE DE COINCEMENT !
Une intervention malencontreuse peut occasionner des bles-
sures aux bras et aux mains.
Pendant le fonctionnement, ne pas mettre la main dans la SI-
PLACE JTF-MW
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.3 SIPLACE JTF-MW
297
Panneau d'avertissement poids élevé
Nombre par machine SIPLACE JTF-MW : 1
6
6
6
Poids élevé!
Le poids important de la SIPLACE JTF-MW (
~ 60 kg) peut causer des
blessures si le module n'est pas manipulé comme il convient.
Ne pas soulever le module seul et ne pas le porter seul.
Utiliser des aides adéquates au soulèvement et au transport si
vous enlevez le module ou si vous le remplacez.
Faites-vous aider par une deuxième personne.
