6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.7 Serrage de transport réglable À partir de la version logiciel SC 712.1 Édition 05/2019
304
6.7 Serrage de transport réglable
N° de référence 03123019-xx Rail de butée réglable E
Le serrage de transport réglable est prévu pour le Standard-E-Conveyor jusqu'à 460 x 460 pour
manipuler des circuits imprimés avec des repères situés près du bord. Les serrages supérieurs
sont réglables de manière à ce que le client puisse les fixer à n'importe quel endroit pour éviter
des repères de CI.
Cette option peut être utilisée avec les numéros de pièces de convoyeur suivantes :
N° de référence 03108391-xx Fixed Conveyor Rail Right E 6
N° de référence 03110457-xx Fixed Conveyor Rail Left E 6
6
Fig. 6.7 - 1 Serrage de transport réglable
(1) Rail de butée réglable E
(1)
(1)
Manuel d'utilisation E by SIPLACE 6 Extensions des stations
À partir de la version logiciel SC 712.1 Édition 05/2019 6.7 Serrage de transport réglable
305
6

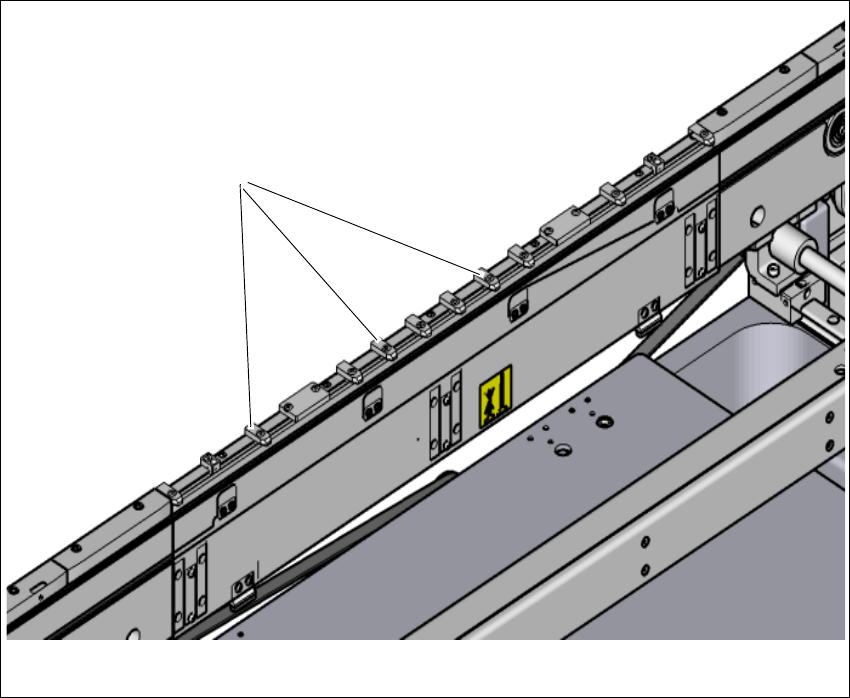

Fig. 6.7 - 2 Serrage de transport réglable - Manuel d'utilisation
Desserrer les vis (1) pour régler les positions de ces guidages de butée. Ensuite, resserrer
les vis lorsque les positions ont été fixées par l'opérateur.
(1)
(1)
6 Extensions des stations Manuel d'utilisation E by SIPLACE
6.8 Table de préparation SIPLACE E À partir de la version logiciel SC 712.1 Édition 05/2019
306
6.8 Table de préparation SIPLACE E
N° de référence 03112358-xx Table de préparation SIPLACE E
La table de préparation SIPLACE Preparation Table E peut accueillir au maximum 60 SIPLACE
SmartFeeder 8 mm E - avec le rouleau de bande des composants (tailles 7”, 10”, 13”, 15” et 17”).
Les magasins peuvent être placés depuis le haut ou sur les profils de guidage qui ont été retirés.
Placez, pour chaque magasin, un goujon de butée de magasin dans la fente de la plaque de gui-
dage. La SIPLACE Preparation Table E permet le montage ou le démontage du SIPLACE Powe-
rAdaptor E (voir section 6.9 page 307) sans outil.
6

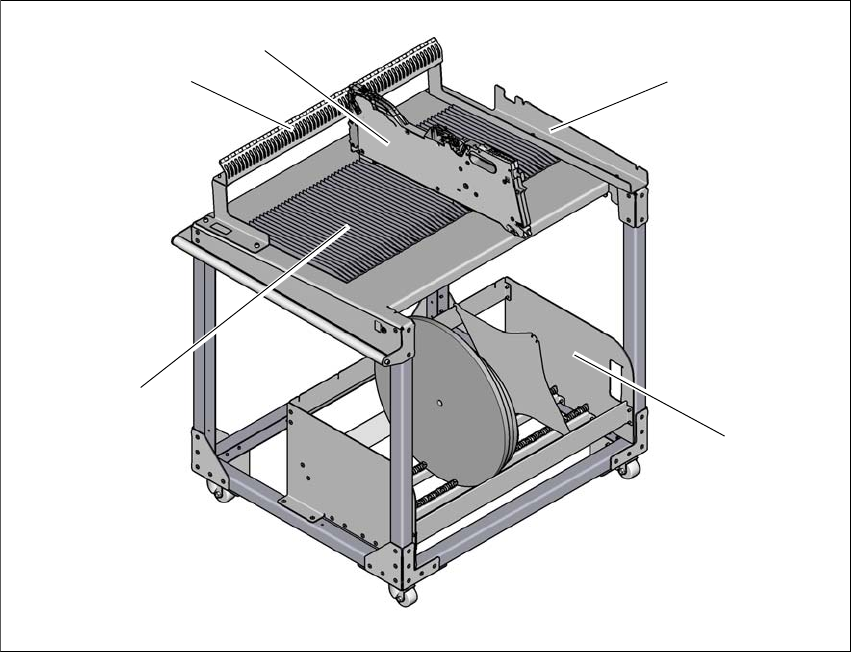

Fig. 6.8 - 1 Table de préparation SIPLACE E
(1) Profil de guidage
(2) Unité de repos de magasins
(3) SIPLACE SmartFeeder E
(4) Interface de montage pour le SIPLACE Power Adapter E (en option)
(5) Conteneur de rouleaux de bandes
(4)
(3)
(2)
(5)
(1)
