Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement À partir de la version logiciel SC 712.1 Édition 05/2019 2.2 Pann eaux d'avertissement 51 Fig. 2.2 - 6 Panneaux d'avertissement dans l'au…
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.2 Panneaux d'avertissement À partir de la version logiciel SC 712.1 Édition 05/2019
50
2.2.2 Panneaux d'avertissement sur l'automate

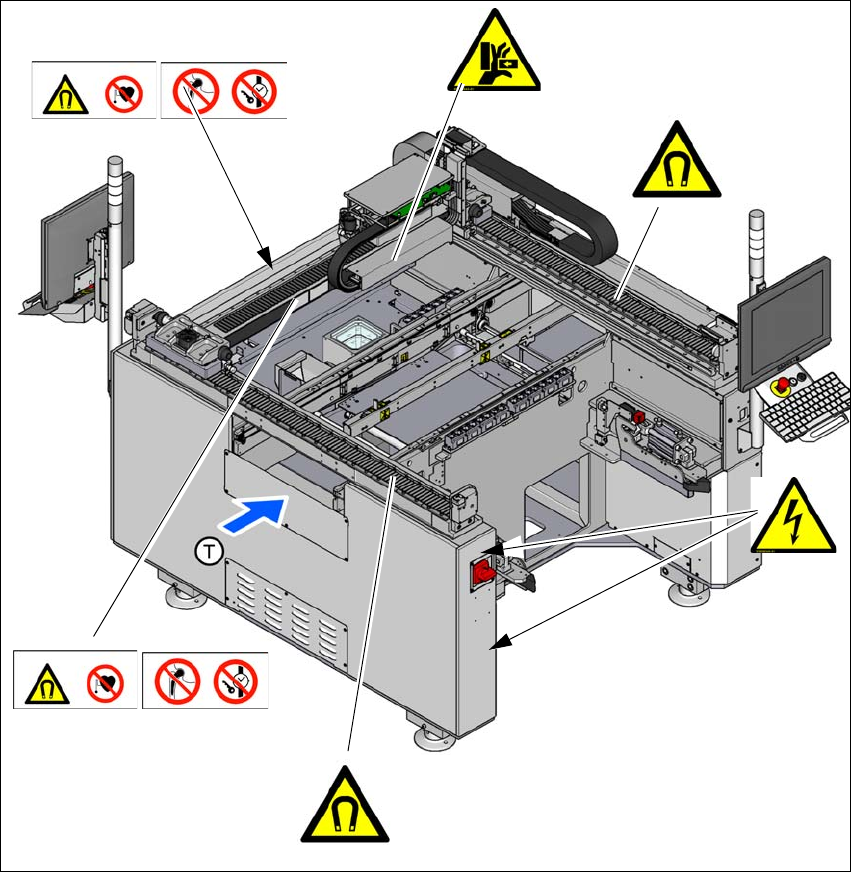

Fig. 2.2 - 5 Panneaux d'avertissement dans l'automate - partie 1
2
– W202 Utilisés ensemble, n° de référence 03012700-01 (sur les deux côtés du portique)
– W-Champ magnétique, sur l'axe Y
– W204, n° de référence 03009343-01 sur le capot de la chaîne porte-câbles IF/VBI
– W206, sur le capot latéral de l'interrupteur principal
– W206, sur le capot de la MGCU
W-Champ magnétique
W 202 Utilisés ensemble
W-Champ magnétique
W 202 Utilisés ensemble
W206
W204
Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.2 Panneaux d'avertissement
51

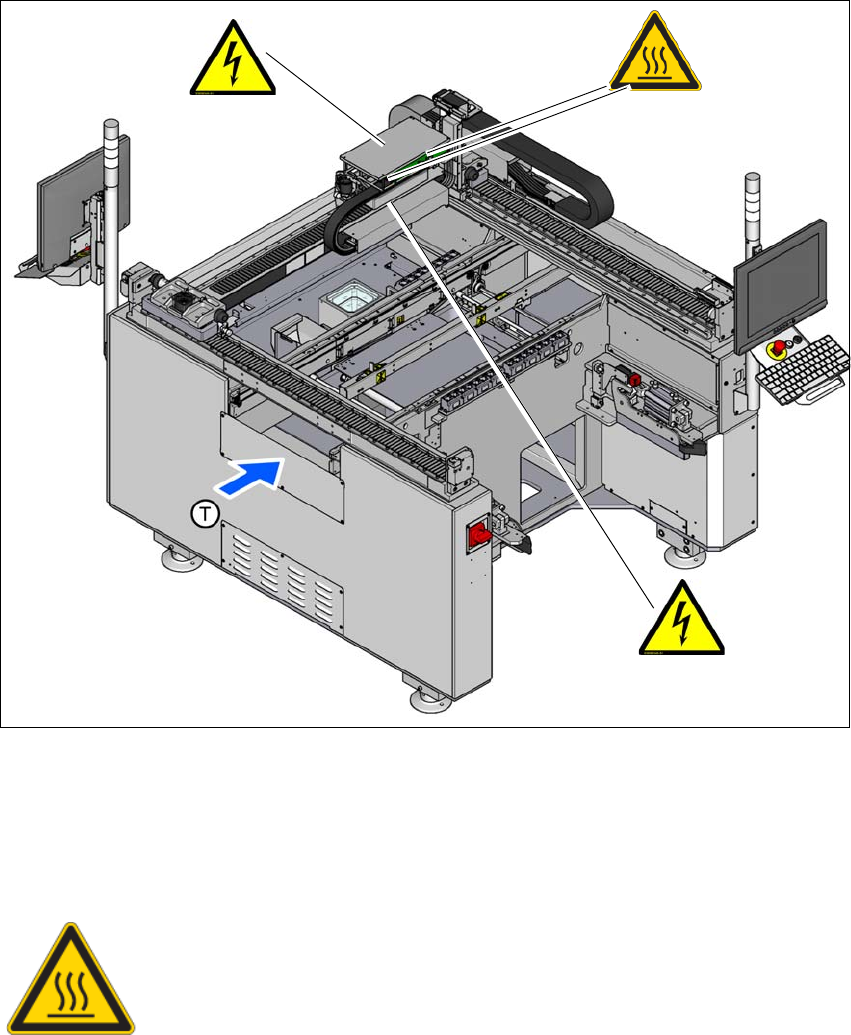

Fig. 2.2 - 6 Panneaux d'avertissement dans l'automate- partie 2
– W206, sur le capot de la MHCU
– W206, sur le capot de la ##IF/VBI
– W-Surface chaude, sur la MHCU (sous le capot)
Panneau d'avertissement relatif à la température sur la fig. 2.2 - 6, page 51, n° de référence
03031926-01 (2 panneaux sur la MHCU)
W206
W206
W-Haute température
2
RISQUE DE BRÛLURES DÛ À DE HAUTES TEMPÉRATURES !
En cas de fonctionnement continu, le boîtier de la Head Control Unit (MHCU)
peut atteindre des températures élevées.
Faire preuve de prudence au contact de la Head Control Unit (MHCU).
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.2 Panneaux d'avertissement À partir de la version logiciel SC 712.1 Édition 05/2019
52
2
W206 sur la fig. 2.2 - 5, page 50 et fig. 2.2 - 6, page 51, n° de référence 03009345-01.

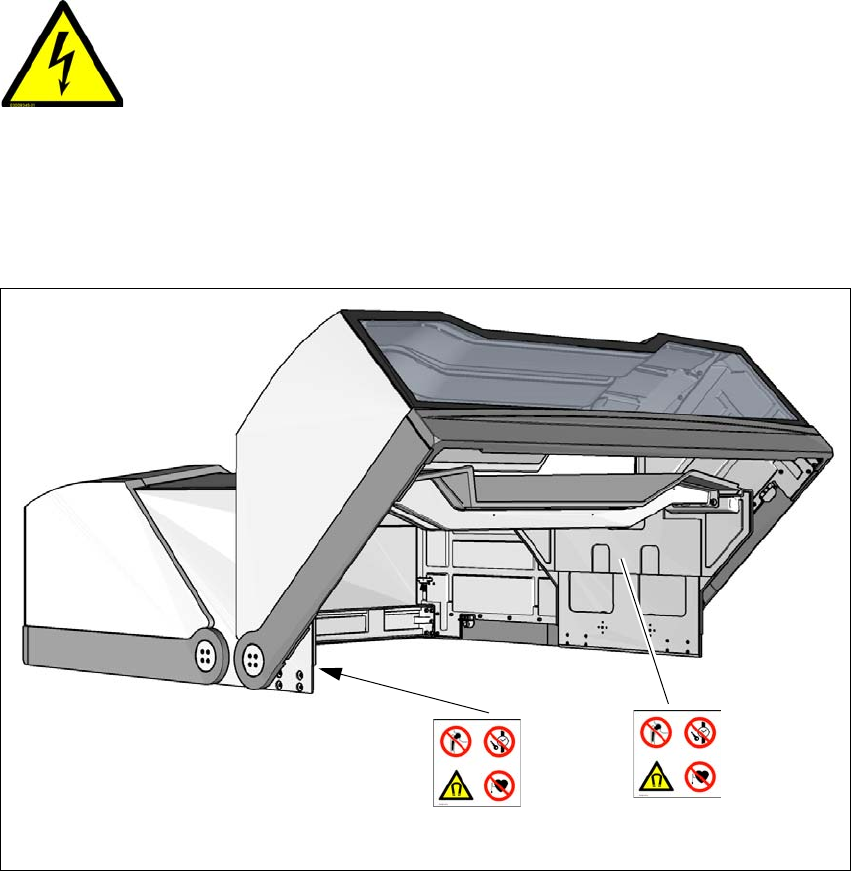

Fig. 2.2 - 7 Panneau d'avertissement W202 dans les capots de protection
– N° W202, n° de référence 03009341-01
TENSIONS DANGEREUSES !
Les pièces matérialisées sont sous tension même en cas de mise hors circuit à
l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter la machine du
réseau.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛLURE !
W 202
W 202
