Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.2 Panneaux d'avertissement
61
2.2.6 Panneau d'avertissement sur la pompe à vide

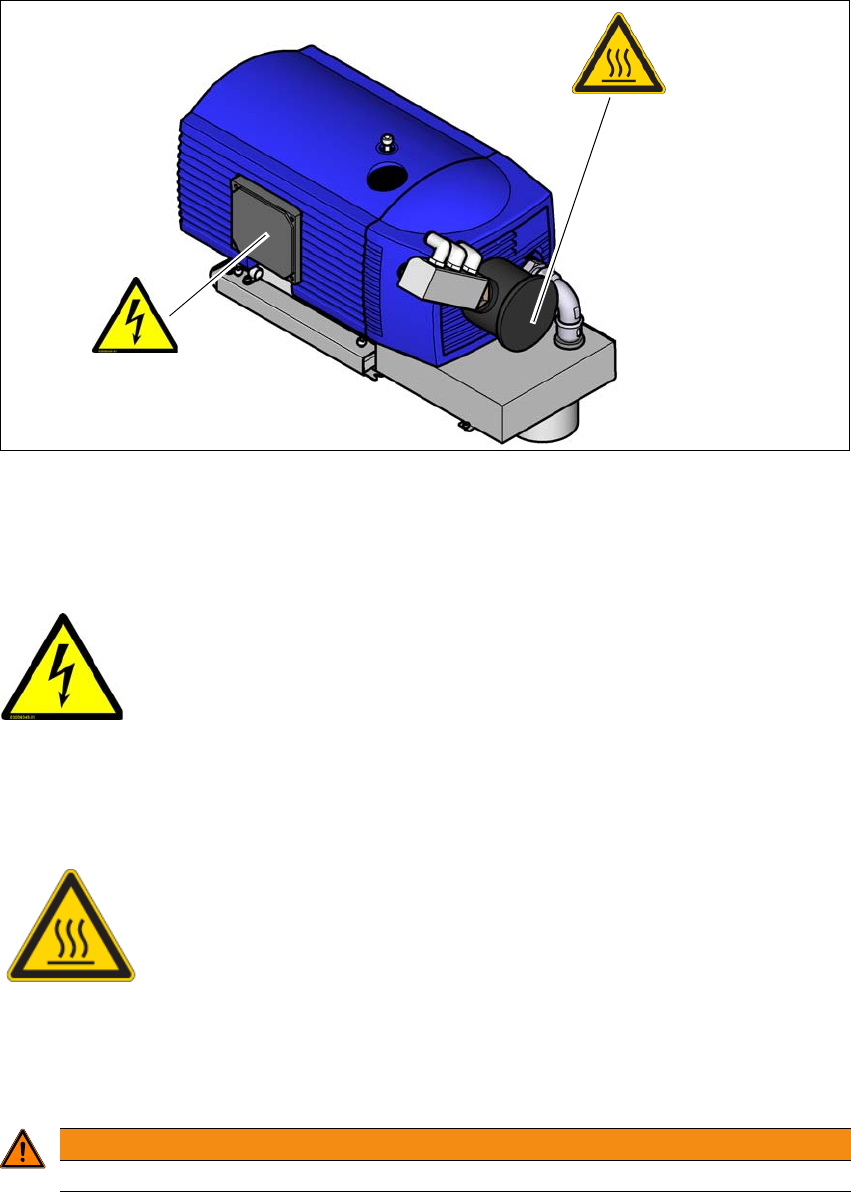

Fig. 2.2 - 12 Panneaux d'avertissement sur la pompe à vide
– W206 sur la pompe à vide
– W-Haute température
2
W206 sur la fig. 2.2 - 12, page 61, n° de référence 03009345-01 (1 panneau sur la pompe à vide).
Panneau d'avertissement relatif à la température sur la fig. 2.2 - 12, page 61, n° de référence
03031926-01 (1 panneau sur la pompe à vide)
2
AVERTISSEMENT
Observez les indications de sécurité figurant dans la notice d'utilisation fournie.
W206
W-Haute température
TENSIONS DANGEREUSES !
Les pièces matérialisées sont sous tension même en cas de mise hors circuit à
l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter la machine du
réseau.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛLURE !
2
RISQUE DE BRÛLURES DÛ À DE HAUTES TEMPÉRATURES !
Le boîtier de filtre de la pompe à vide peut atteindre des températures éle-
vées en cas de fonctionnement permanent.
Il convient d'être prudent en touchant le boîtier de filtre.
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.2 Panneaux d'avertissement À partir de la version logiciel SC 712.1 Édition 05/2019
62
2.2.7 Panneau d'avertissement sur la fiche CEE
2

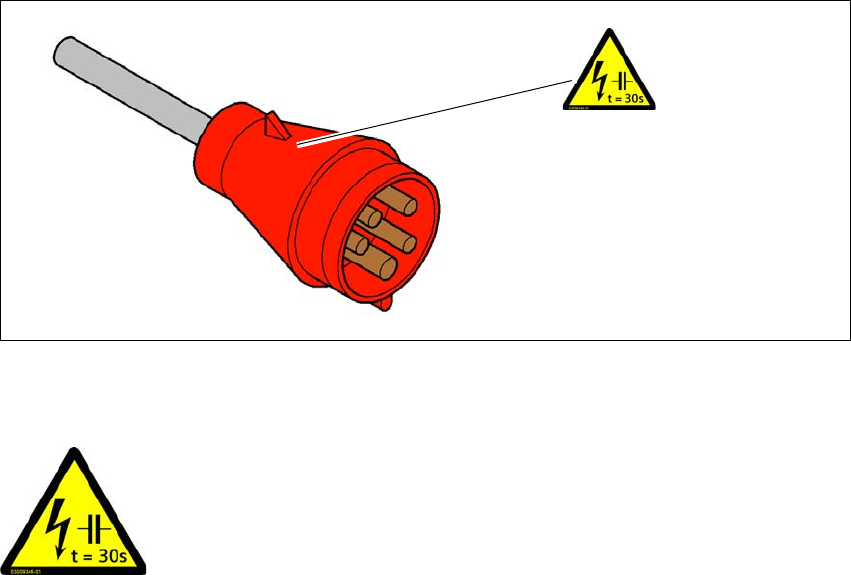

Fig. 2.2 - 13 Fiche CEE
– W207, sur la fiche CEE
2
W207 sur la fig. 2.2 - 13, page 62, n° de référence 03009346-01.
W207
2
2
TENSION DE RÉSEAU !
Débrancher l'interrupteur principal et attendre 30 secondes jusqu'à ce
que les condensateurs se soient déchargés.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛLURE !
Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.2 Panneaux d'avertissement
63
2.2.8 Panneaux d'avertissement sur l'alimentation électrique

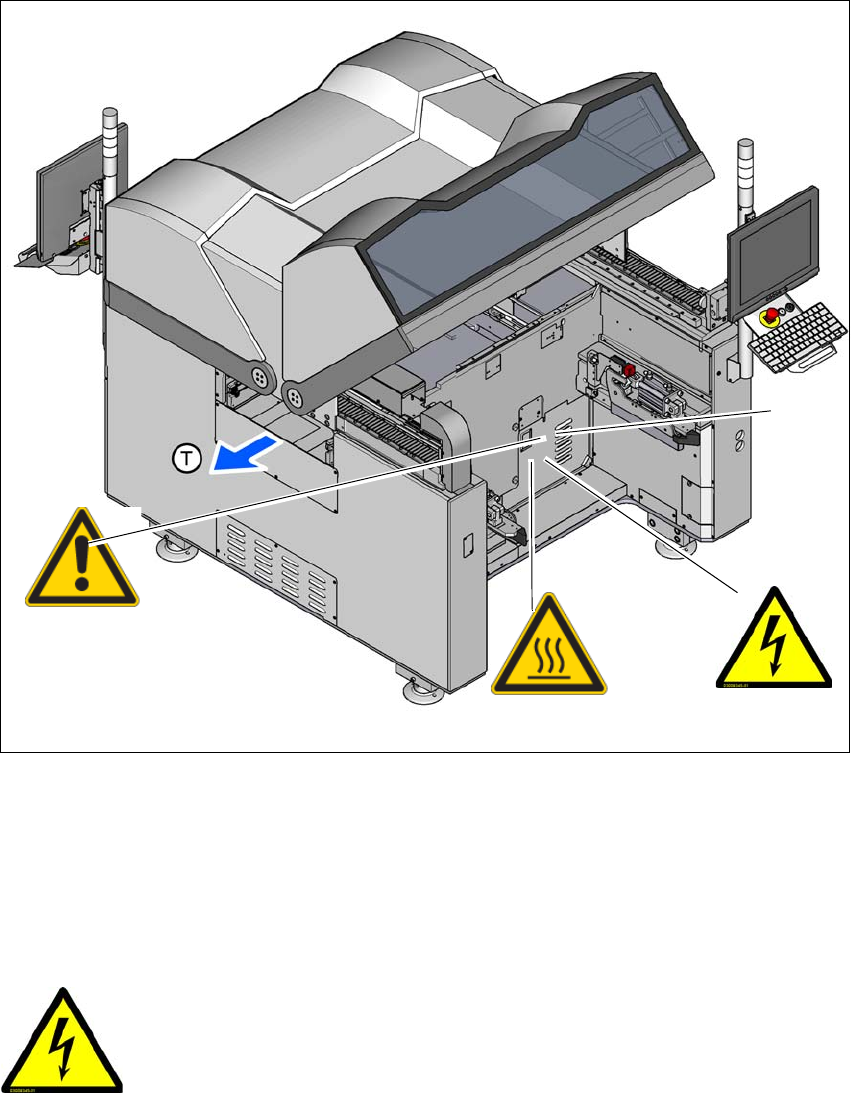

Fig. 2.2 - 14 Position des panneaux d'avertissement sur l'unité d'alimentation
(1) Position der l'alimentation électrique (derrière le capot)
– W206 sur la position de l'alimentation électrique
– W-Hautes températures
– W-Avertissement général
2
W206 sur la fig. 2.2 - 14, page 63, n° de référence 03009345-01.
W206
(1)
W-Hautes températures
W-Avertissement général
TENSIONS DANGEREUSES !
Les pièces matérialisées sont sous tension même en cas de mise hors circuit à
l'interrupteur principal.
Avant d'entreprendre des travaux de service, déconnecter la machine du ré-
seau.
Région ALÉNA : RISQUE D'ÉLECTROCUTION ET DE BRÛLURE !
