Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement À partir de la version logiciel SC 712.1 Édition 05/2019 2.7 Disp ositifs de sécurité 87 2 Arrêt de sécurité (n° 1 sur la fig. 2.7 - 5 , page 86 ) 2 L&a…
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.7 Dispositifs de sécurité À partir de la version logiciel SC 712.1 Édition 05/2019
86
2.7.3 Arrêt de sécurité
2

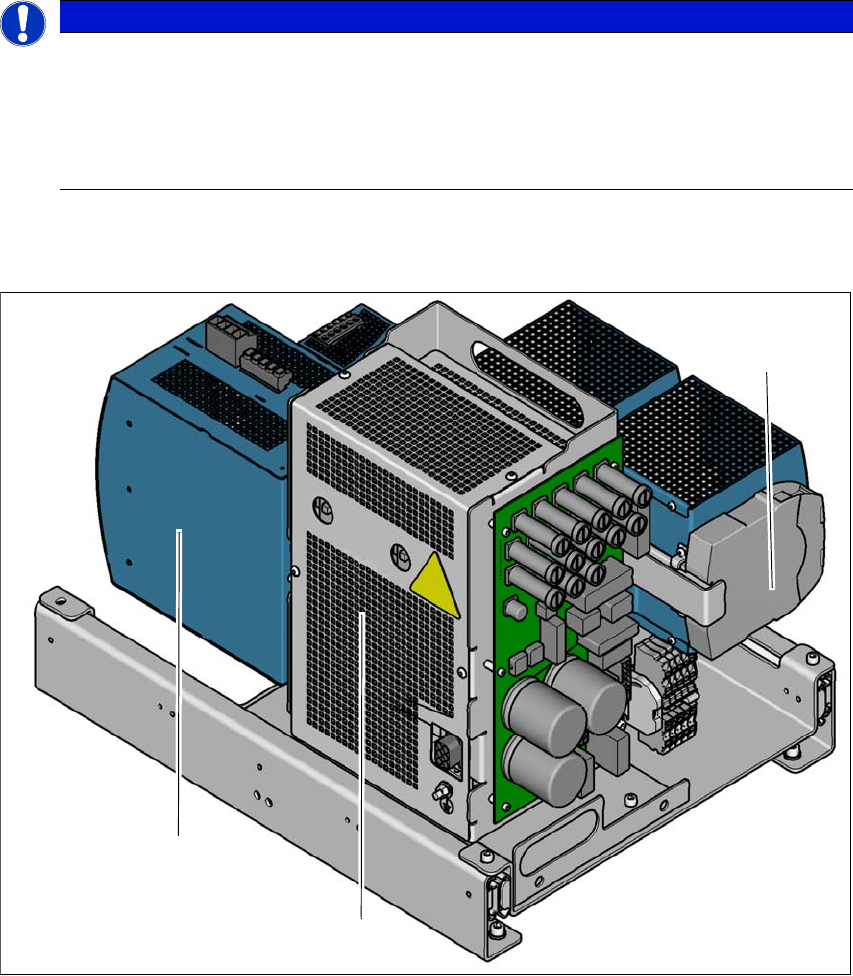

Fig. 2.7 - 5 Vue d'ensemble des dispositifs d'arrêt de sécurité
2
(1) Unité de sécurité (derrière le capot)
(2) Module de condensation
(3) Relais de sécurité
NOTA
Les capots de protection sont verrouillés électriquement et mécaniquement
Pendant le fonctionnement, les capots de protection sont verrouillés et ne peuvent être
ouverts.
Appuyez sur le bouton d'arrêt. Les capots de protection se laissent ouvrir.
Voir Section 2.5 page 71 à ce propos.
(1)
(2)
(3)
Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.7 Dispositifs de sécurité
87
2
Arrêt de sécurité (n° 1 sur la fig. 2.7 - 5, page 86) 2
L'arrêt de sécurité (1) se trouve dans l'unité d'alimentation. Il surveille, à l'aide du relais de sécurité
(2), les dispositifs d'ARRÊT D'URGENCE et commande les tensions de sortie relatives à la sécu-
rité (2).
Il faut que trois conditions soient remplies pour l'activation de l'arrêt de sécurité :
– Le signal « Validation du logiciel » ou « Control ON » doit avoir été transmis.
– La boucle d'ARRÊT D'URGENCE doit être fermée.
– La touche de démarrage doit avoir été actionnée.
2.7.4 Boucles d'ARRÊT D'URGENCE et circuit de signalisation
2.7.4.1 Structure des boucles d'ARRÊT D'URGENCE
Les contacts suivants sont commutés en série et forment la boucle d'ARRÊT D'URGENCE :
– contacts à fermeture des deux interrupteurs du capot de protection
– contacts à fermeture des deux boutons d'ARRÊT D'URGENCE
– contacts à fermeture des deux tables de changement
2.7.4.2 Structure du circuit de signalisation
Les modules suivants du circuit de signalisation sont interrogés individuellement :
– les disjoncteurs de protection des capots de protection
– les contacts de signalisation de la table de changement
– le bouton d'ARRET D'URGENCE
Lorsque l'automate est prêt à fonctionner, tous les contacts de signalisation sont fermés. Lorsque,
par exemple, un capot de protection est soulevé, le contact de signalisation correspondant
s'ouvre. Ce changement d'état est signalé à l'ordinateur de commande par l'intermédiaire du bus
CAN. Le message d'erreur correspondant s'affiche sur l'interface utilisateur.
AVERTISSEMENT
Consignes de sécurité concernant des tensions potentiellement mortelles !
Tenez compte aussi des consignes de sécurité relatives aux tensions mortelles, même
quand l'automate est débranché ! (Voir section 2.8.1
à partir de la page 92).
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.7 Dispositifs de sécurité À partir de la version logiciel SC 712.1 Édition 05/2019
88
2.7.4.3 Description du fonctionnement des boucles d'ARRÊT D'URGENCE
Pour le lancement et pour l'exploitation de l'automate, il faut que les conditions suivantes soient
remplies :
– Toutes les tables de changement doivent être arrimées et connectées.
– Tous les capots de protection doivent être fermés.
– Les deux boutons d'ARRÊT D'URGENCE doivent être déverrouillés.
– La pression de service minimale doit être atteinte.
– Il faut que la libération du logiciel (« Control ON ») soit activée pour que le signal de dé-
marrage de la touche de « démarrage » puisse allumer le relais de sécurité et les dispo-
sitifs de sécurité.
Si l'un des boutons de démarrage est enfoncé, l'arrêt de sécurité (CSB) s'enclenche et la ma-
chine est prête à fonctionner.
