2.7.5 Protection anti-intervention (magasin factice E)
2.7.5.1 Protection anti-intervention (magasin factice E) sur les emplacements
La protection anti-intervention doit être utilisée lorsqu'il y a une fente entre les distributions sur la
table à composants.
Insérez la protection anti-intervention dans la fente entre les distributions.
Insérez la protection anti-intervention jusqu'à ce qu'elle touche le rail de butée et que la face
arrière soit parallèle aux autres distributions.
2

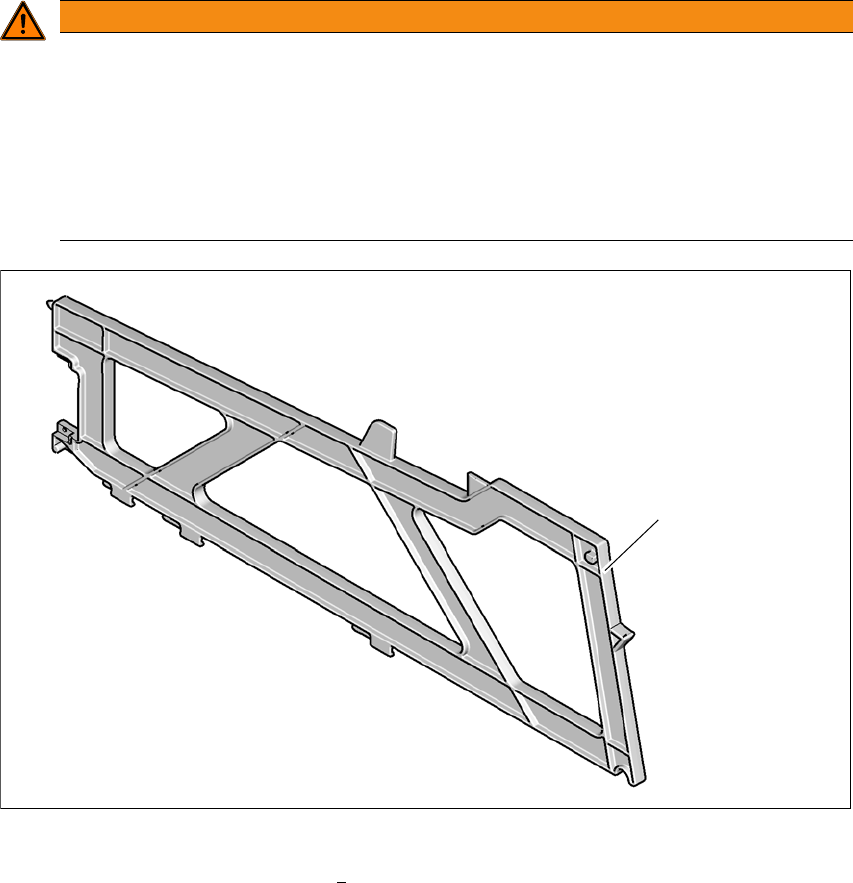

Fig. 2.7 - 7 Magasin factice E sur des emplacements de table
(1) Magasin factice E by SIPLACE, n
o
de référence 03113786-xx
AVERTISSEMENT
Fonctionnement
Sécurité de fonctionnement par l'occupation d'un emplacement sur deux !
La sécurité de fonctionnement de la table fixe ou de la table de changement dans la SI-
PLACE est garantie si au moins un emplacement libre sur deux est équipé d'un module
d'alimentation ou d'une protection anti-intervention (magasin factice).
Sécurisez, aussi pour des configurations de supports de trays manuels ou d'un chan-
geur de tray automatique, un emplacement libre sur deux à l'aide d'une protection
anti-intervention (magasin factice).
(1)
Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.8 Tensions résiduelles et temps de décharge dans l'automate
91
2.8 Tensions résiduelles et temps de décharge dans l'auto-
mate
2
2
DANGER
Tensions dangereuses !
L'automate est alimenté par une tension réseau 3 x 200 V~ à 3 x 415 V~.
Des parties de cette installation sont donc parcourues par des tensions très dangereuses
- même lorsque l'interrupteur principal est mis hors circuit.
Une utilisation non conforme de cet automate peut provoquer la mort ou de graves bles-
sures ainsi que des dégâts matériels considérables.
Il faut donc respecter les directives de prévention des accidents et les normes DIN
(en particulier EN 60204, partie 1 ou IEC 60204, partie 1) ainsi que les textes de votre
pays.
Les protections de l'alimentation électrique ne doivent être ouvertes que par du per-
sonnel qualifié.
ATTENTION
Perte de données !
Pour éviter une perte des données, ne débranchez l'automate - sauf dans les cas d'ur-
gence - que dans les conditions suivantes :
– L'automate a terminé la transmission de données machine, configuration et descrip-
tion.
– L'automate a terminé le traitement des cartes.
– L'automate a terminé la phase de démarrage.
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.8 Tensions résiduelles et temps de décharge dans l'automate À partir de la version logiciel SC 712.1 Édition 05/2019
92
2
Fig. 2.8 - 1 Position de l'interrupteur principal
(1) Interrupteur principal
2.8.1 Automate avec interrupteur principal éteint
2
(1)
DANGER
Tensions dangereuses à l'interrupteur principal après extinction de l'automate
Les bornes d'entrée de l'interrupteur principal conduisent des tensions dangereuses,
même après extinction de l'automate par l'interrupteur principal.
N'ouvrez jamais le capot de l'interrupteur principal.
