2.8.1.2 Interrupteur hors circuit - automate déconnecté du réseau
L'automate n'est pas alimenté en courant, à part de faibles tensions résiduelles se trouvant dans
l'unité d'alimentation.
2.8.2 Tensions résiduelles et temps de décharge après qu'on a pressé le bouton
d'ARRÊT D'URGENCE
Si l'on a pressé le bouton d'ARRET D'URGENCE ou si on a éteint l'automate, la tension du circuit
intermédiaire de 300 VDC pour les axes du portique et de 160 VDC pour les axes du barillet se
réduisent très rapidement pour n'être plus que des tensions résiduelles inoffensives.
2.9 Blocage de l'alimentation en air comprimé et suppression
de la pression
La pression de service de l'air comprimé est réglée de manière fixe sur 0,50 ± 0,025 MPa (5,0 ±
0,25 bar). La position du dispositif d'air comprimé est indiquée par le n° 1 sur la fig. 2.9 - 1, page
95). L'alimentation en air comprimé de l'automate peut être interrompue au moyen du robinet d'ar-
rêt (n° 2 sur la fig. 2.9 - 1, page 95).
Déverrouillez et ouvrez le capot.
Soulevez le capot (voir fig. 2.9 - 1, page 95).
Déplacez le levier du robinet d'arrêt (n° 5 sur la fig. 2.9 - 1, page 95) de la position verticale
dans la position horizontale.
Surveillez le manomètre de pression de service (n° 2 +3 sur la fig. 2.9 - 1, page 95). Lorsque
l'automate est en circuit, la pression retombe en 1 min. à 0 MPa (0 bar).
2
ATTENTION
Interruption de l'alimentation en air comprimé !
La machine étant allumée, vous pouvez interrompre l'alimentation en air comprimé
au moyen du robinet de blocage pour une durée maximale de 30 minutes.
Si vous éteignez le système d'air comprimé pendant une période prolongée pour pro-
céder à des travaux de maintenance ou de service, éteignez l'automate au commu-
tateur principal et coupez-le de l'alimentation secteur.
Manuel d'utilisation E by SIPLACE 2 Sécurité de fonctionnement
À partir de la version logiciel SC 712.1 Édition 05/2019 2.9 Blocage de l'alimentation en air comprimé et suppression de la pression
95
2

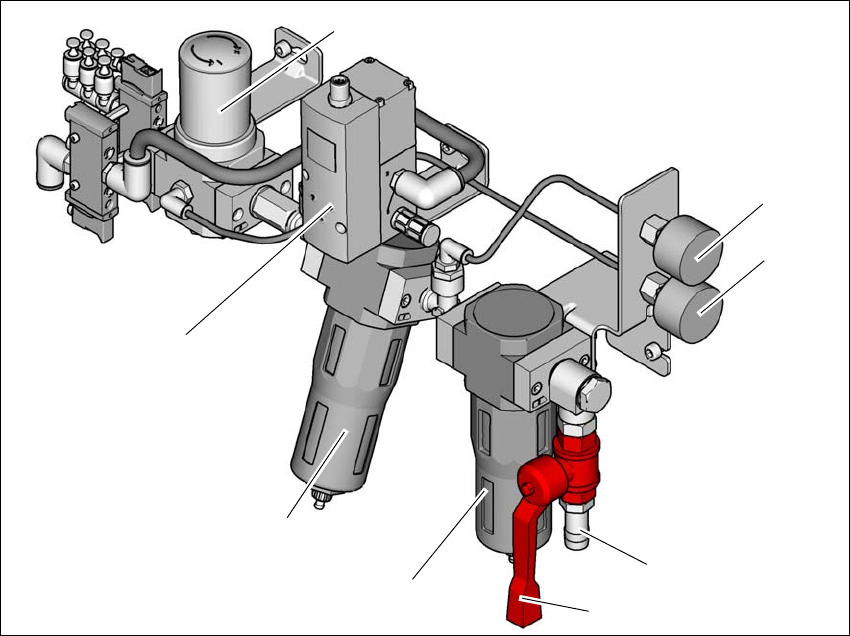

Fig. 2.9 - 1 Dispositif d'air comprimé de l'automate
(1) Régulateur pour la préparation d'une source d'air régulée pour la découpeuse de bande, le
changeur de pipettes et la table à composants
(2) Manomètre pour la pression d'entrée
Pression de consigne : 0,5 - 1,0 MPa, 5,0 - 10,0 bar (plage d'indication : 0 - 1,0 MPa, 0 - 10 bar)
(3) Le manomètre indique la pression du régulateur (pos. 1),
pression cible : 0,45 - 0,5 MPa, 4,5 - 5,0 bar (plage d'indication 0 - 0,6 MPa, 0 - 6 bar)
(4) Raccordement de l'air comprimé
(5) Robinet d'arrêt en position « MARCHE »
(6) Filtre fin primaire avec élément filtrant de 5 um pour atteindre la qualité d'air de sortie
ISO8573-1:2010 [2:7:3]
(7) Filtre au carbone secondaire pour atteindre la qualité d'air de sortie ISO8573-1:2010 [1:4:1]
(8) Soupape proportionnelle : Entrée (0,0 - 1,0 MPa, 0 - 10,0 bar) et sortie (0,46 - 0,5 MPa, 4,6
- 5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
2 Sécurité de fonctionnement Manuel d'utilisation E by SIPLACE
2.10 Verrouillage de l'automate et mise en place de panneaux d'avertissement À partir de la version logiciel SC 712.1 Édition 05/2019
96
2
2.9.1 Paramètres de l'air comprimé dans l'automate après mise hors circuit de l'inter-
rupteur principal
Si l'on éteint l'interrupteur principal (n° 1 sur la fig. 2.8 - 1, page 92) ou en cas de panne d'alimen-
tation du réseau de l'automate, la soupape principale commandée électriquement du dispositif
d'air comprimé se ferme (n° 1 sur la fig. 2.9 - 1, page 95 ).
2.10 Verrouillage de l'automate et mise en place de panneaux
d'avertissement
2.10.1 Tâche et objectif
Avant d'effectuer des travaux de maintenance ou de service, il faut suivre un processus de ver-
rouillage et apposer des panneaux d'avertissement. Si vous vous en tenez strictement à la ma-
nière de procéder décrite ci-après, le risque de lésions pour les collaborateurs s'en trouve exclu.
2
AVERTISSEMENT
Risque de blessures !
Avec des conduites d'air comprimé qui sont sous pression, il y a un risque de blessures.
Ne démontez jamais des conduites d'air comprimé qui sont sous pression.
NOTA
Exigences minimales
Ce procédé contient les exigences minimales qui concernent le verrouillage et la sécuri-
sation de l'automate de panneaux d'avertissement lors de travaux d'entretien ou de ser-
vice. Il est possible que des mesures de sécurité supplémentaires, qui se révèlent
indispensables pour achever le travail de manière sûre, soient spécifiées par la sécurité
du travail, par les responsables de la sécurité, par le Comité de Sécurité et par le service
de santé.
