3-12 3 基 板 程 序 的 创 建 3 . 2 贴 装 参 数 贴 装 参 数 指 设 置 贴 装 位 置 、 贴 装 元 件 号 码 等 与 贴 装 有 关 的 数 据 。 使 用 贴 装 参 数 ， 可 以 自 动 生 成 点 胶 数 据 。 注意 从贴片机复制数据后，必须删除与点胶对象无关的贴装数据。 贴装参数画面 1 2 3 5 4 6 7 9 10 1 1 8 66 30 9 -N 7- 00 1 . 执 行 …
3-11
3
基
板
程
序
的
创
建
I: 预定下料张数
指定收板机的 1 个载料箱可以容纳的基板张数。完成设定张数的基板生产后，机器会中断传出基板，直到收板机更换载料箱。
如果输入 0，即使基板张数已经达到收板机可容纳的最大张数，生产也会继续进行。符合下列条件的情况，可以输入 0。
· 使用的是可以发出载料箱更换信号的收板机。
· 排列在回流焊机之前的机器。
J: 基板固定方法
一般选择“外形基准”。外形基准与顶板连动夹住基板进行固定。
K: 固定开始时间 ( 秒 )
基板通过安装在主挡板前的基板检测传感器后，机器开始固定基板的动作。
基板尺寸和传送速度不同，开始固定的最佳时机也会不同。通过此参数，可以延迟开始固定的最佳时机。
数值输入范围为 0.0 〜 1.9 秒。
L: 传送开始高度
点胶之后，顶板一下降便开始向传送部出口传送基板。如果基板背面已贴有元件，顶板不完全下降会造成元件与顶针发生碰撞。
通过此参数可以分别对各种基板指定顶板的下降高度。如果将固定基板后的顶针高度作为 0mm，则输入从此位置下降几 mm
为传送开始高度。可以在 3 〜 30mm 的范围内输入。
M: 传送装置空转时间
如果想要生产的基板形状为普通形状，设置为 0 秒。
如果想要生产的基板为特殊形状 ( 切口、中间镂空等 )，传送部出口传感器在传出基板时容易误识别。如果设置了传送装置
空转时间，基板检出传感器关闭 (OFF) 后，传送带还会按指定的时间继续运转传出基板。在 0.0〜 9.9 秒的范围内输入。
N: 画像处理校正 ( 本机不使用 )
O: 负压确认 ( 本机不使用 )
P: 重新执行方式 ( 本机不使用 )
Q: 提前取料 ( 本机不使用 )
S: 点胶检查
如果设置为“执行”，可以对胶点进行图像识别，并根据识别结果，按照预先在预点胶数据中指定的标记号码，检查贴片胶
是否已用完，点胶嘴是否被堵塞，是否有拉丝拖尾等现象。
T: 自动试打点
在打点站进行试点胶。
详细设置方法，参阅第 4 章“4.打点站 ( 选配 )”。
X: 传送装置电机的速度 (%)
设置传送电机 ( 传送基板 ) 的速度。以在“机器设置”画面中设置的数据为标准，10% 为单位，“＋”侧最大为 50%，
“－”侧最大为 90% 的范围内设置。
u. 传送轨的传送方法
可以按基板程序分别设置传送轨的传送方法。
一般，从“按机器设置”、“标准”、“高速”中选择。YSM40 时，从“按机器设置”、“单件”、“准同时”中选择。
按机器设置
按照预先在机器设置 (Vmspec) 中设置的传送方法传送。
标准
基板的贴装完成后，解除基板的固定状态，并开始将该基板向出口传送。当 WorkOut 传感器感应到该基板已通过的同时，
将待机位置的基板传入贴装位置。
高速
基板的贴装完成后，解除基板的固定状态，并开始将该基板向出口传送。当 WorkOut 传感器感应到该基板的同时，将待机
位置的基板传入贴装位置。之后，当 WorkOut 传感器感应到该贴装完的基板已通过的同时，主挡板开始上升。
3-12
3
基
板
程
序
的
创
建
3.2 贴装参数
贴装参数指设置贴装位置、贴装元件号码等与贴装有关的数据。使用贴装参数，可以自动生成点胶数据。
注意
从贴片机复制数据后，必须删除与点胶对象无关的贴装数据。

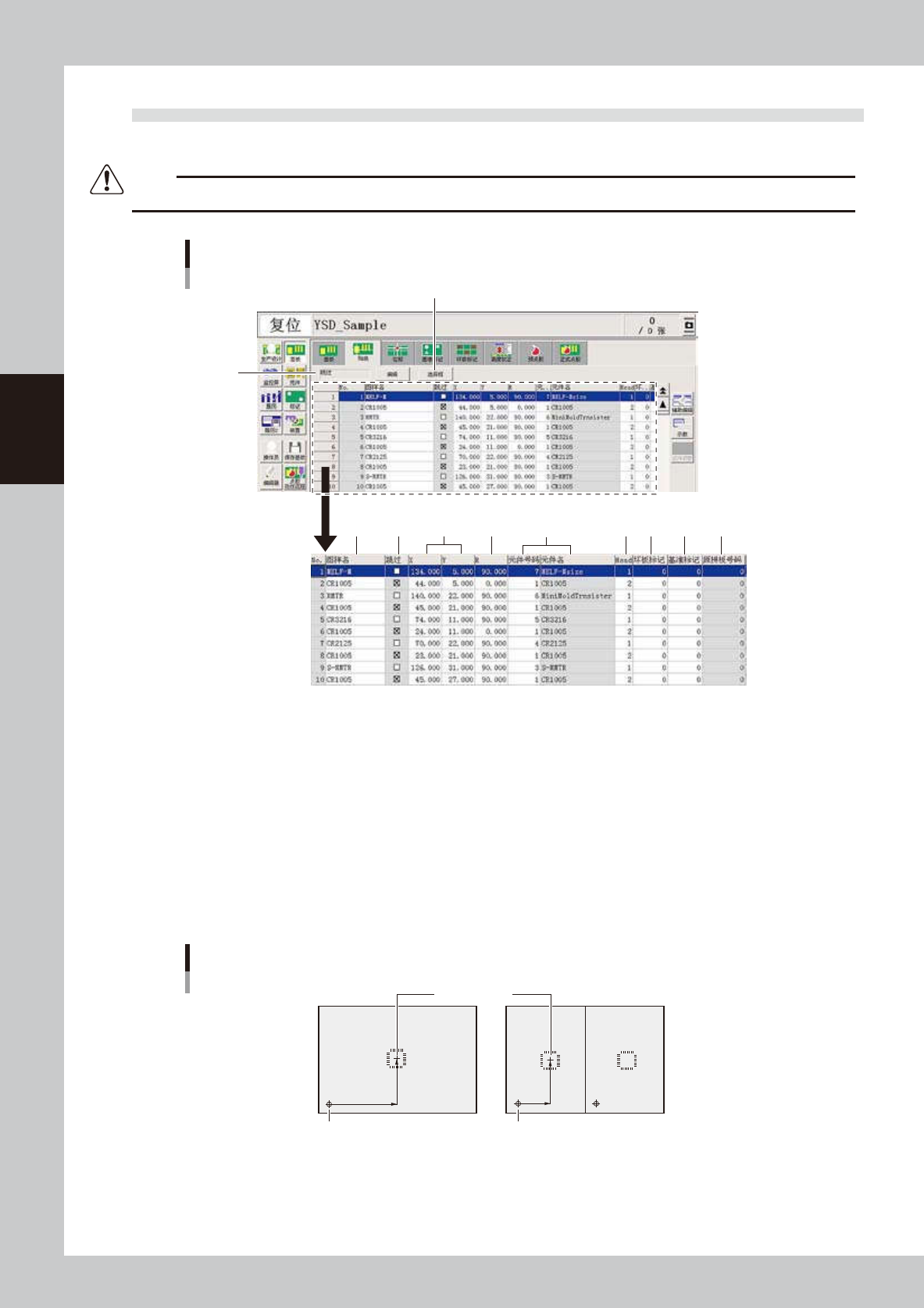

贴装参数画面
1
2 3 54 6 7 9 10
11
8
66309-N7-00
1. 执行 / 跳过
按 [ 编辑 ] 按钮可以更改设置。
2. 图样名
输入印刷在基板上的电路名 ( 例如 R12、U12 等 )。
3. 跳过
不想贴装的数据，选中其选择框。
4. X、Y
如果是 1 张整块基板，输入从基板原点至贴装中心位置的坐标数据 ; 如果是拼板基板，输入从基准拼板至贴装中心位置的坐
标数据。如果示教输入，参考下图。
贴装中心位置
基板原点和贴装中心位置
基板原点
拼板原点No.1
第1拼板 第2拼板
65302-N7-00
3-13
3
基
板
程
序
的
创
建
元件种类
示教方法
示教位置
不同元件的示教方法
芯片元件
单点或2点
晶体管
单点
SOP
2点或4点
QFP
2点或4点
：示教点
65303-N7-00
5. R 数据
输入元件贴装角度。吸附角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸附角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针方向旋转为“＋”，顺时针方向旋转为“－”。
元件包装外形
吸附角度
贴装角度
时钟
贴装角度
65304-N7-00
6. 元件号码、元件名
输入贴装元件的元件号码 ( 元件信息的数据 No.)。只要输入了元件号码，与之相对应的元件名便会自动输入。
7. Head
输入贴装时使用的贴装头号码。
8. 坏板标记
输入此贴装数据使用的局部坏板标记的号码。此功能只有在“坏板标记”选项卡画面将“局部”设置为“使用”时，才有效。
如果不使用此功能，输入 0。
9. 基准标记
输入此贴装数据使用的点、局部、4 点基准的号码。此功能只有在“基准标记”选项卡画面将“局部”设置为“使用”时，
才有效。如果不使用此功能，输入 0。
10.原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“2.2.1拼板位移的扩展”。
11.[ 选择框 ] 按钮
可以编辑跳过栏的选择框。通常，跳过项目为灰色，点击 [ 选择框 ] 按钮，即可编辑。
