3-14 3 基 板 程 序 的 创 建 3 . 3 位 移 参 数 位 移 参 数 中 主 要 设 置 以 基 板 原 点 为 基 准 的 位 移 数 据 ， 由 多 个 同 类 基 板 集 中 形 成 的 拼 板 基 板 ， 则 输 入 以 基 准 拼 板 为 基 准 的 位 移 数 据 。 位移参数画面 2 1 3 4 5 6 7 66 31 0 -N 7- 00 1 . 基 板 原 点 在 参 数 列 表 的 第 1 行…
3-13
3
基
板
程
序
的
创
建

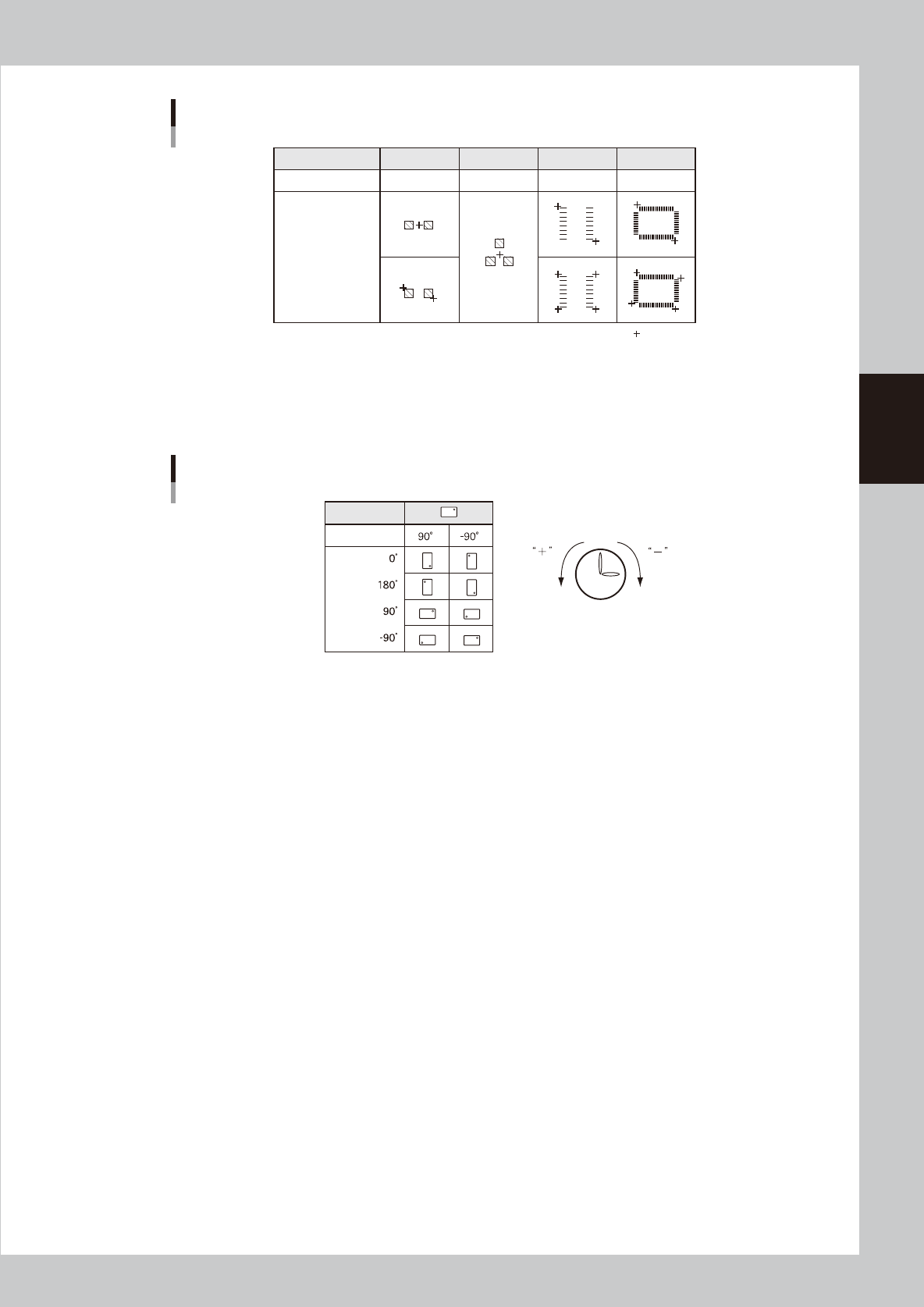

元件种类
示教方法
示教位置
不同元件的示教方法
芯片元件
单点或2点
晶体管
单点
SOP
2点或4点
QFP
2点或4点
：示教点
65303-N7-00
5. R 数据
输入元件贴装角度。吸附角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸附角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针方向旋转为“＋”，顺时针方向旋转为“－”。
元件包装外形
吸附角度
贴装角度
时钟
贴装角度
65304-N7-00
6. 元件号码、元件名
输入贴装元件的元件号码 ( 元件信息的数据 No.)。只要输入了元件号码，与之相对应的元件名便会自动输入。
7. Head
输入贴装时使用的贴装头号码。
8. 坏板标记
输入此贴装数据使用的局部坏板标记的号码。此功能只有在“坏板标记”选项卡画面将“局部”设置为“使用”时，才有效。
如果不使用此功能，输入 0。
9. 基准标记
输入此贴装数据使用的点、局部、4 点基准的号码。此功能只有在“基准标记”选项卡画面将“局部”设置为“使用”时，
才有效。如果不使用此功能，输入 0。
10.原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“2.2.1拼板位移的扩展”。
11.[ 选择框 ] 按钮
可以编辑跳过栏的选择框。通常，跳过项目为灰色，点击 [ 选择框 ] 按钮，即可编辑。
3-14
3
基
板
程
序
的
创
建

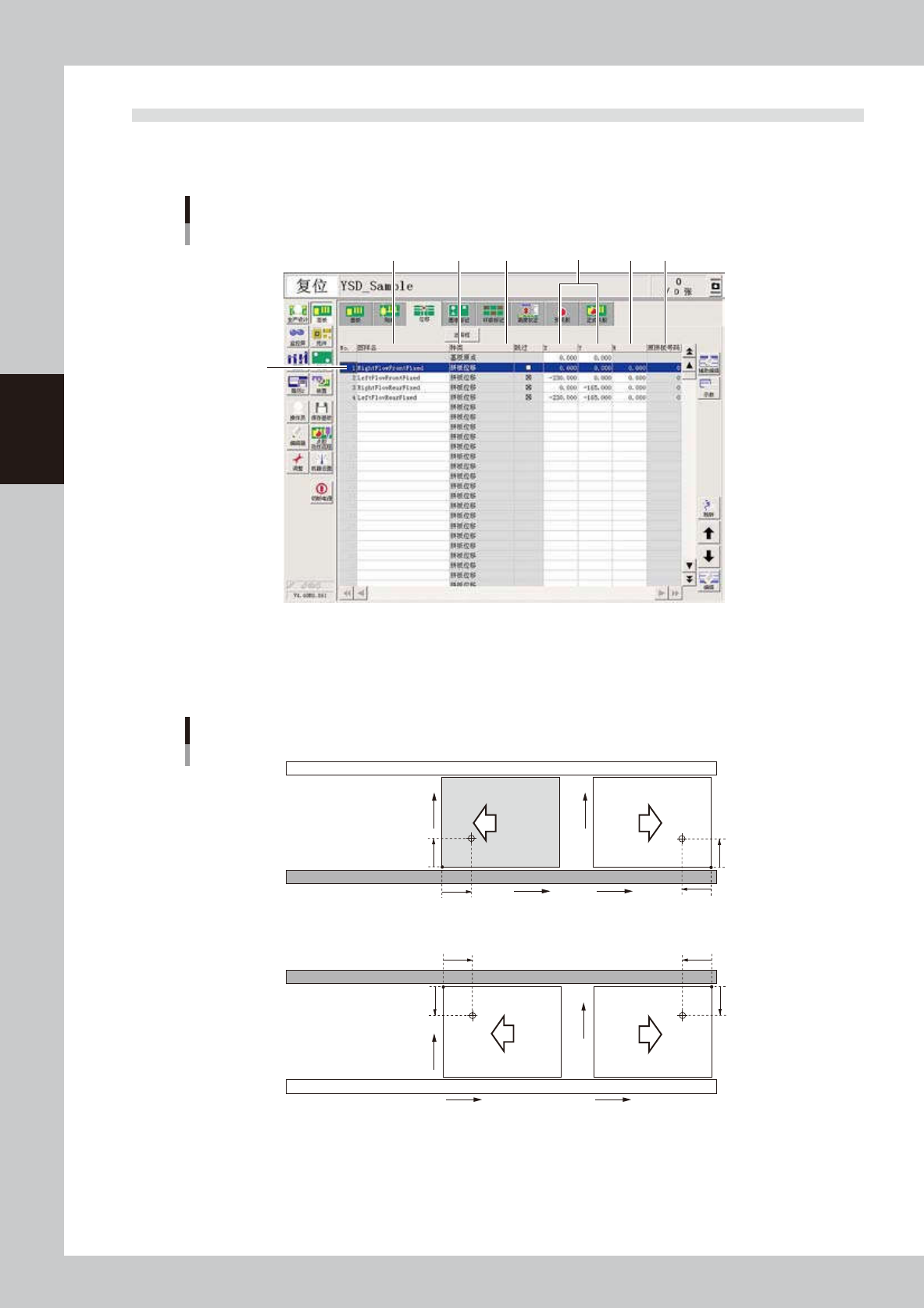

3.3 位移参数
位移参数中主要设置以基板原点为基准的位移数据，由多个同类基板集中形成的拼板基板，则输入以基准拼板为
基准的位移数据。
位移参数画面
2
1
3 4 5 6 7
66310-N7-00
1. 基板原点
在参数列表的第 1 行输入基板原点的 XY 坐标。
以前侧传送轨 ( 机器正面一侧 ) 为基准时，将基板下游侧前角到 X 坐标 5mm、Y 坐标 5mm 的位置设为 X=0.00、Y=0.00。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
〈前侧传送轨为基准〉
基板原点位置
〈里侧传送轨为基准〉
基板传送方向
65305-N7-00
3-15
3
基
板
程
序
的
创
建

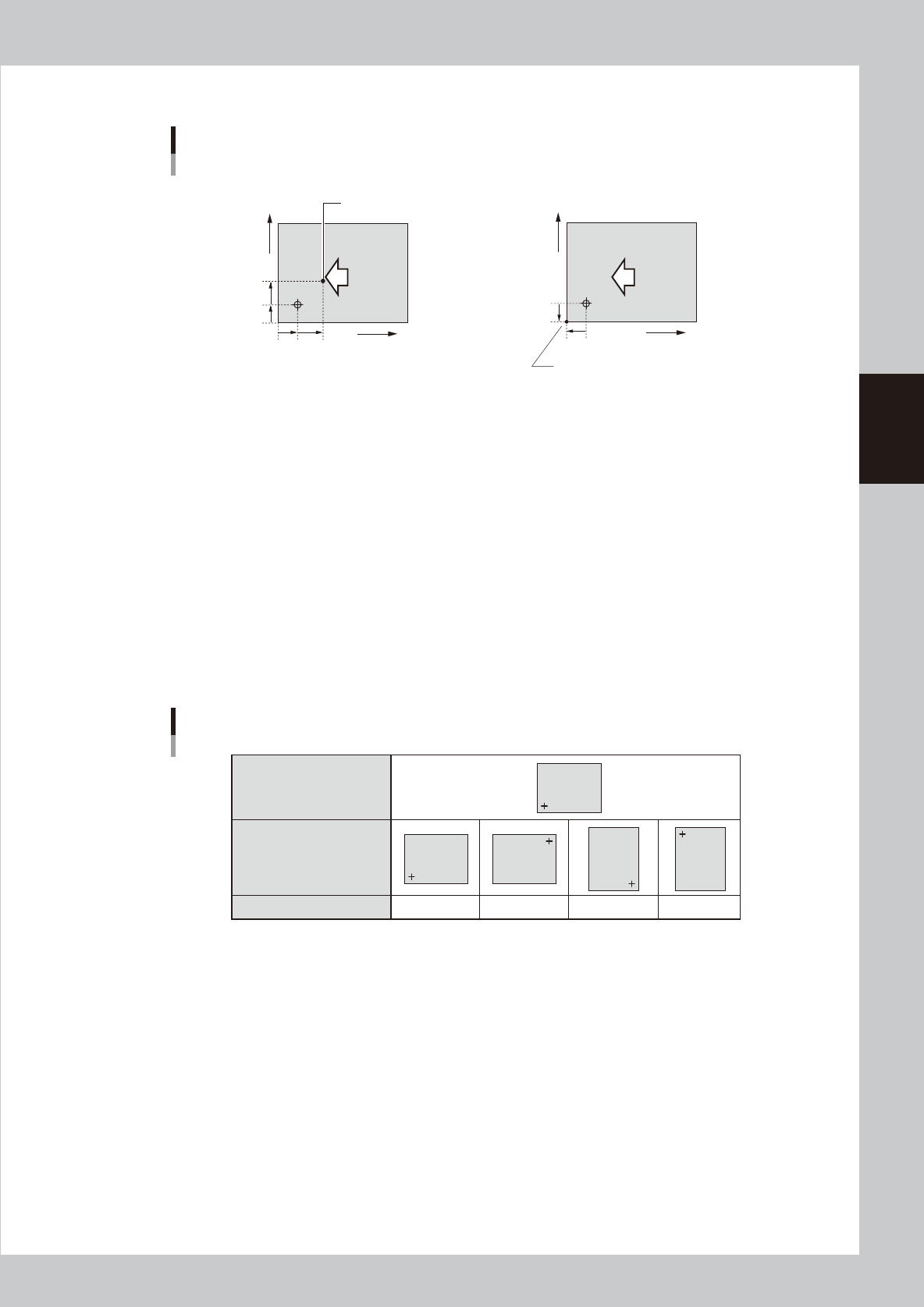

如下图所示，如果在其它位置设置基板原点，则输入从 X 坐标 5mm、Y 坐标 5mm 的位置至基板原点的相对位置坐标。
●
位置为基板原点时，
输入X=7.00、Y=7.00
■基板原点≠X坐标5mm，Y坐标5mm位置
基板原点
■基板原点＝基板角
当以前侧为基准，基板从右向左
传送时，如果以基板角为基板原
点时，输入X=-5.00、Y=-5.00。
7mm
5mm
7mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
65306-N7-00
2. 图样名
输入拼板名。
3. 种类
最上行为“基板原点”、第 2 行以后为“拼板位移”( 不可更改 )。
4. 跳过
被选中的拼板不会贴装元件。
进行了拼板扩展 ( 有参考 ) 的拼板显示为“Note”。想要跳过该拼板时，按生产设计画面的 [ 跳过拼板 ] 按钮进行设置。
5. X、Y
输入基板原点至各拼板原点的坐标。按 [ 示教 ] 按钮，还可以进行示教与跟踪。
6. R
输入相对于基准拼板的旋转角度。
基准拼板
(No.1拼板位移)
其它拼板
R
R 数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
65307-N7-00
7. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“2.2.1拼板位移的扩展”。
