3.4.3 局部基准标记功能
以贴装数据为单位设置的类型有“点基准标记”、“局部基准标记”和“4 点基准标记”3 种，统称“局部基准标记”。
基板基准标记和拼板基准标记是对基板和拼板的整体位置进行校正，局部基准标记则是对局部的位置进行校正。

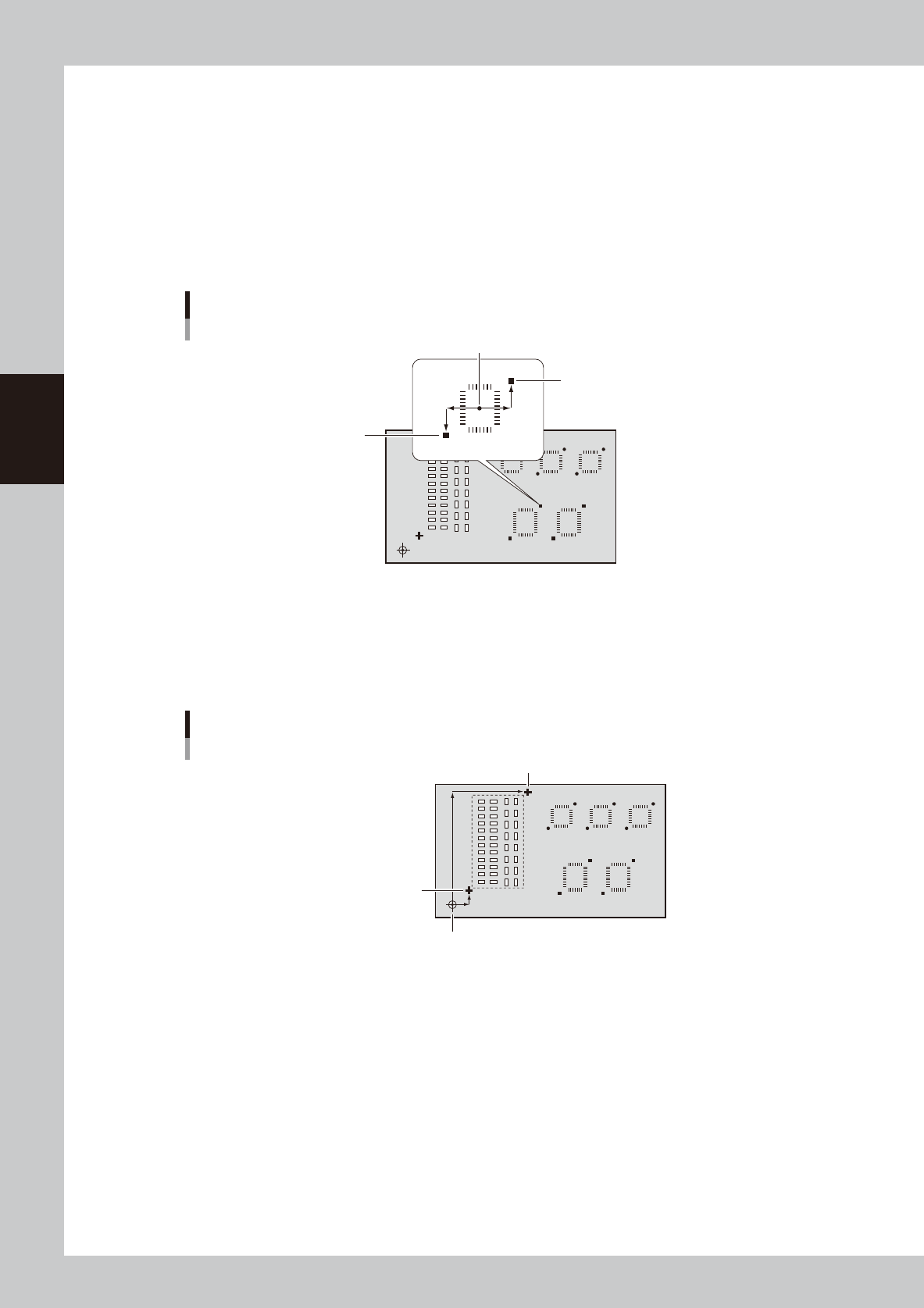

1. 点基准标记
点基准标记功能，是对特定的元件贴装位置进行校正的功能。一般，基板越大焊盘位置的歪斜、扭曲、伸缩等现象越明显。
在大型基板中贴装引脚间距小的 QFP 时，使用此功能非常有效 ( 基板基准标记与拼板基准标记对固定基板的不均衡现象很有
效，但是对在大型基板中贴装引脚间距小的元件却无效 )。此功能是使用设置在想要校正的元件的贴装位置图样附近的两个 1
组的标记进行校正 ( 标记形状可以不相同 )。在各个元件处选择同类型的、对角位置上的 1 对标记。
贴装中心位置
点基准标记
第1标记(X1,Y1)
第2标记(X2,Y2)
65310-N7-00
2. 局部基准标记
局部基准标记功能，是用 1 对基准标记对特定区域的多个元件的贴装位置进行校正的功能。如果 1 台传送载板中有几张不同
种类的基板，使用局部基准功能，能有效地对每张基板分别进行位置校正。选择各区域对角位置上的标记 ( 形状可以不相同 )
作为基准标记。
基板原点或拼板位移
第1标记(X1,Y1)
局部基准标记
第2标记(X2,Y2)
65311-N7-00
3-21
3
基
板
程
序
的
创
建

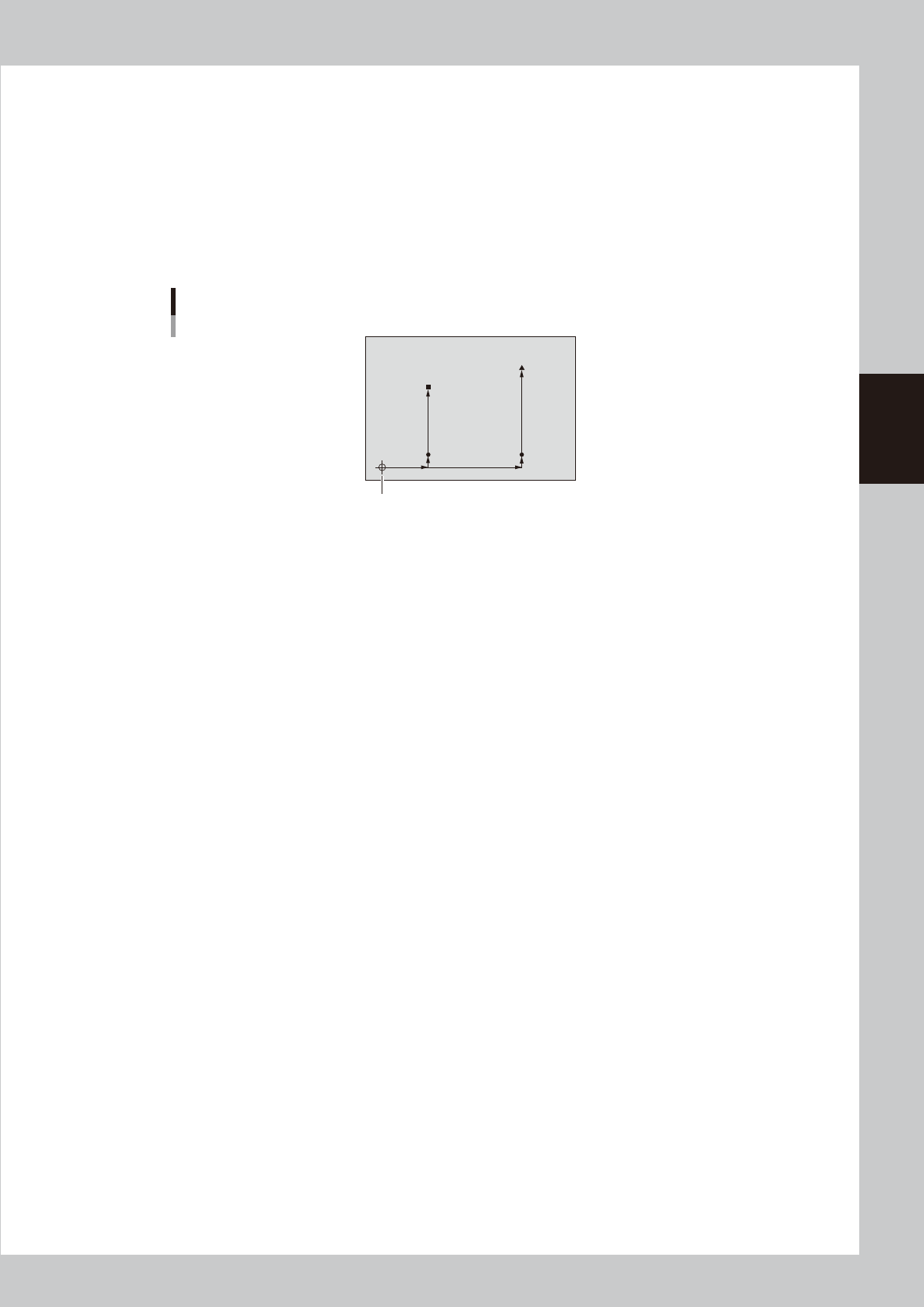

3. 4 点基准标记
4 点基准标记功能，是对基板上的 4 个基准标记进行视觉识别，根据识别结果对元件贴装位置进行校正的功能。
适合下列情况使用 ：
·具有符合条件的 4 点以上基准标记的基板
·大型基板
·容易发生伸缩、变形现象的材质做的基板 ( 如碳酸纸、纸、环氧玻璃、柔性基板等 )
数据的设置方法基本上与点基准标记、局部基准标记相同。但，4 点基准标记因有 4 个基准标记坐标，所以 1 组 4 点基准标
记需 2 行 (4 局部主和 4 局部次 ) 基准标记数据区。
(50,10)
(200,10)
(50,150)
(0,0)
(200,200)
第3标记
基板原点
4点基准标记
第2标记
第4标记
第1标记
65312-N7-00
3-22
3
基
板
程
序
的
创
建
3.5 坏板标记参数
坏板标记使用坏板标记功能时设置。坏板标记以 2 点或 4 点为 1 组，各标记的形状可以不必相同。坏板标记的数据，
必须预先在标记信息中进行登录之后才可以设置。
有关坏板标记的详细内容，请参阅本章“5.建立标记信息”。
4
1
5 6 7
2
3
坏板标记参数画面
8
66315-N7-00
1. 基板、拼板、局部
坏板标记大致分为 3 大类。以基板为单位设置的“基板”坏板标记 ；以拼板基板的拼板为单位设置的“拼板”坏板标记 ；以
贴装数据为单位设置的“局部”坏板标记。想要使用坏板标记时，需设置为“执行”；想要更改时，则按 [ 编辑 ] 按钮。
2. 基板
在参数列表中的首行，设置基板坏板标记。
3. 拼板
在参数列表中的第 2 行，设置拼板坏板标记。
4. 图样名
输入坏板标记的名称 ( 不能输入到第 1 行和第 2 行中 )。
5. 种类
坏板标记的种类由机器指定 ( 不能更改 )。
6. X、Y
以基板原点为基准输入坏板标记的 XY 坐标。也可以用 [ 示教 ] 按钮，利用示教输入。
7. 标记
输入坏板标记用的标记号码 ( 在标记信息中登录的标记 )。
8. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“2.2.1拼板位移的扩展”。
