3-30 3 基 板 程 序 的 创 建 9 . 基 准 标 记 设 置 进 行 正 式 点 胶 时 使 用 的 基 准 标 记 的 号 码 。 不 想 使 用 基 准 标 记 时 ， 设 置 为 0 。 1 0 . 坏 板 标 记 设 置 进 行 正 式 点 胶 时 使 用 的 坏 板 标 记 的 号 码 。 不 想 使 用 坏 板 标 记 时 ， 设 置 为 0 。 1 1 . 高 度 校 正 选 配 了 激 光 高 度…
3-29
3
基
板
程
序
的
创
建
3.9 正式点胶参数
设置用点胶头进行正式点胶时的点胶参数。
打开基板画面的“正式点胶”选项卡，确认或设置正式点胶参数。
参考
使用点胶扩展 ( 参阅本章“7.1点胶扩展”)，可以自动创建点胶信息。

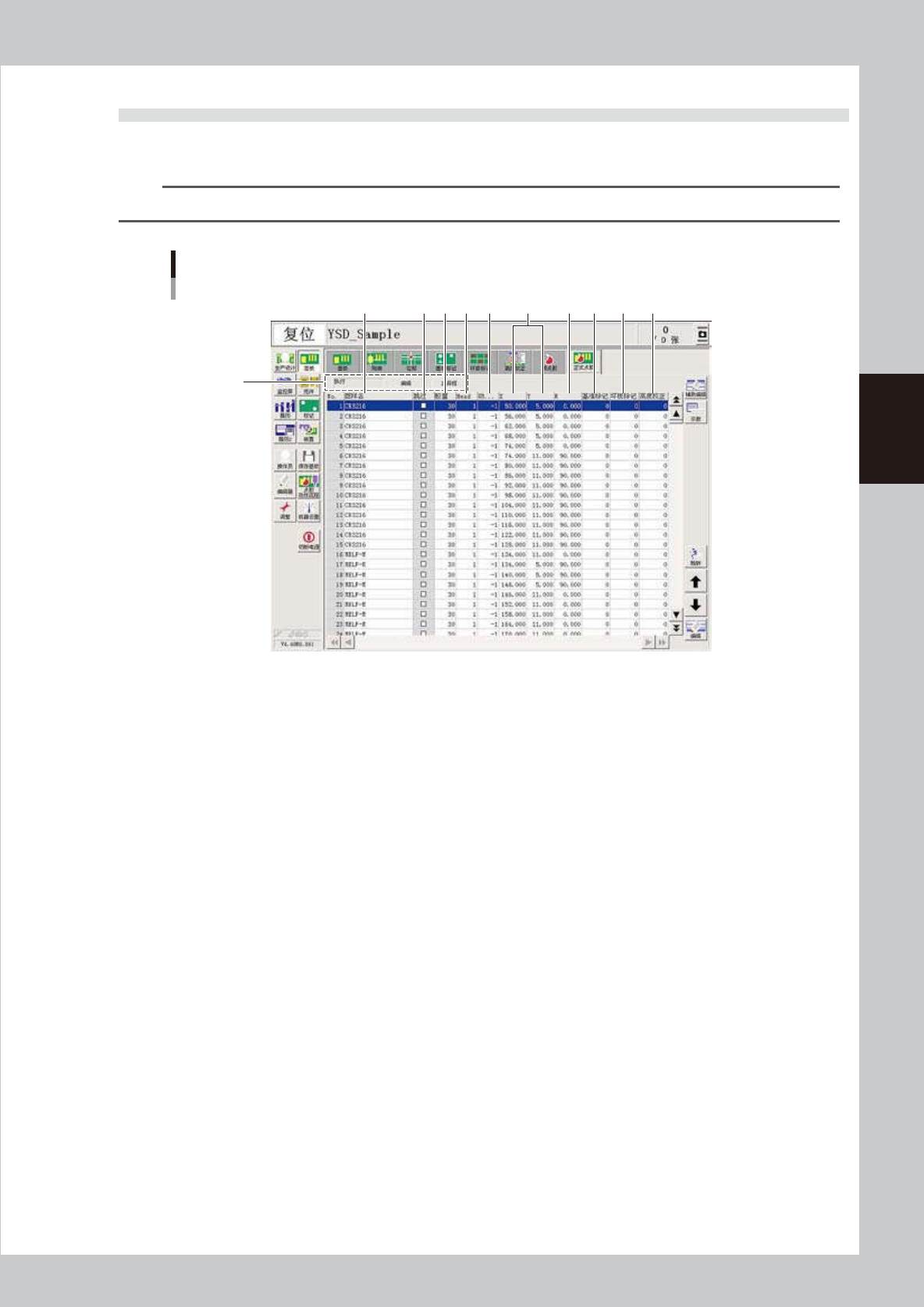

正式点胶参数画面
2
1
3 7 94 5 6 108 11
66319-N7-00
1. 正式点胶项目
设置是否进行正式点胶。
更改时，按 [ 编辑 ] 按钮。设置为“跳过”时，则只进行通过运行。
2. 图样名
输入正式点胶的名称。
3. 跳过
分别设置是否进行正式点胶。
4. 胶量
设置正式点胶用的胶量。
5. Head
设置正式点胶用的点胶头。
6. 动作流程
根据在此输入的数值，参照点胶动作流程画面的设置。点胶动作流程画面设置有点胶的胶量与点胶头上下速度等的参数。
如果在此输入数值 -1，则自动根据点胶嘴类型和胶量选择使用最佳的动作流程。
想要指定动作流程号码时，输入任意的数值。
7. X、Y
设置正式点胶的坐标，注意避免胶点重叠。
8. R
设置点胶的角度。逆时针方向为正方向，顺时针方向为负方向。
3-30
3
基
板
程
序
的
创
建
9. 基准标记
设置进行正式点胶时使用的基准标记的号码。不想使用基准标记时，设置为 0。
10.坏板标记
设置进行正式点胶时使用的坏板标记的号码。不想使用坏板标记时，设置为 0。
11.高度校正
选配了激光高度传感器时，显示本参数。
此处输入在“高度校正”选项卡中设置的数据 No.。
不想使用时，输入 0。
3-31
3
基
板
程
序
的
创
建
4.创建元件信息
创建贴装在基板上的元件的数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。
设置这些参数时，先从数据库中复制出形状相似的样本数据，再以此为基础更改不同部分的参数。
点胶机只需设置基本、吸料、形状、点胶选项卡的各项参数。
本章节，以具有代表性的元件为例介绍各项参数的设置方法。
元件参数的构成
校正组
校正类型
数据库号码
吸附角度
使用点胶嘴
点胶嘴
吐胶量
基准位置XY
点胶范围XY
点胶角度偏移量
(校正组)
(校正类型)
外形尺寸XY
检测线位置
检测线宽度
引脚根数
引脚间距
反射引脚长
66320-N7-00
参考
显示的参数随所选元件、元件供给形态的不同会有所不同。
