3-31 3 基 板 程 序 的 创 建 4 . 创 建 元 件 信 息 创 建 贴 装 在 基 板 上 的 元 件 的 数 据 。 如 下 图 所 示 ， 元 件 信 息 按 每 个 登 录 元 件 的 名 称 ， 分 别 设 置 了 各 种 参 数 。 设 置 这 些 参 数 时 ， 先 从 数 据 库 中 复 制 出 形 状 相 似 的 样 本 数 据 ， 再 以 此 为 基 础 更 改 不 同 部 分 的 参 数 。…
3-30
3
基
板
程
序
的
创
建
9. 基准标记
设置进行正式点胶时使用的基准标记的号码。不想使用基准标记时，设置为 0。
10.坏板标记
设置进行正式点胶时使用的坏板标记的号码。不想使用坏板标记时，设置为 0。
11.高度校正
选配了激光高度传感器时，显示本参数。
此处输入在“高度校正”选项卡中设置的数据 No.。
不想使用时，输入 0。
3-31
3
基
板
程
序
的
创
建

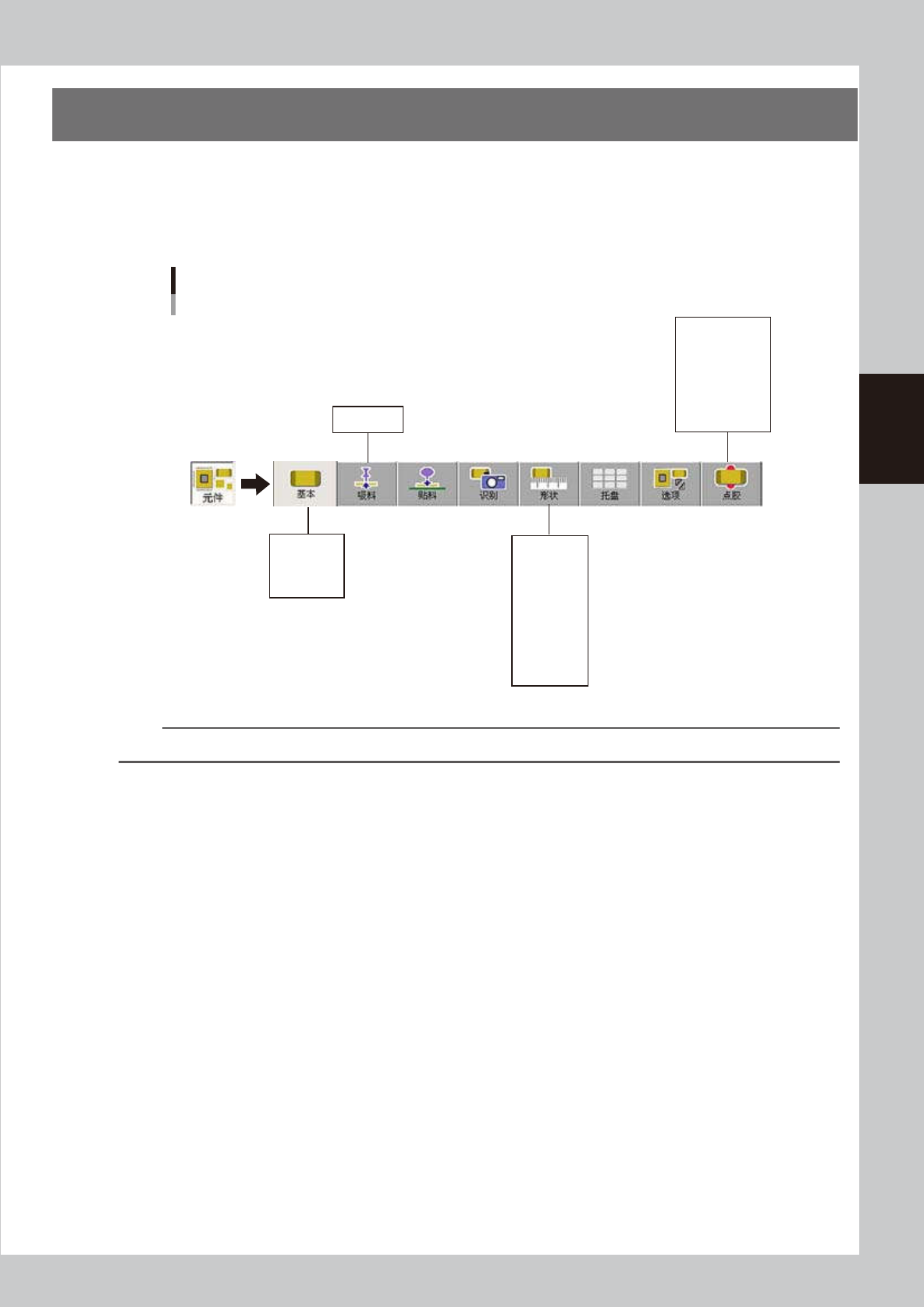

4.创建元件信息
创建贴装在基板上的元件的数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。
设置这些参数时，先从数据库中复制出形状相似的样本数据，再以此为基础更改不同部分的参数。
点胶机只需设置基本、吸料、形状、点胶选项卡的各项参数。
本章节，以具有代表性的元件为例介绍各项参数的设置方法。
元件参数的构成
校正组
校正类型
数据库号码
吸附角度
使用点胶嘴
点胶嘴
吐胶量
基准位置XY
点胶范围XY
点胶角度偏移量
(校正组)
(校正类型)
外形尺寸XY
检测线位置
检测线宽度
引脚根数
引脚间距
反射引脚长
66320-N7-00
参考
显示的参数随所选元件、元件供给形态的不同会有所不同。
3-32
3
基
板
程
序
的
创
建

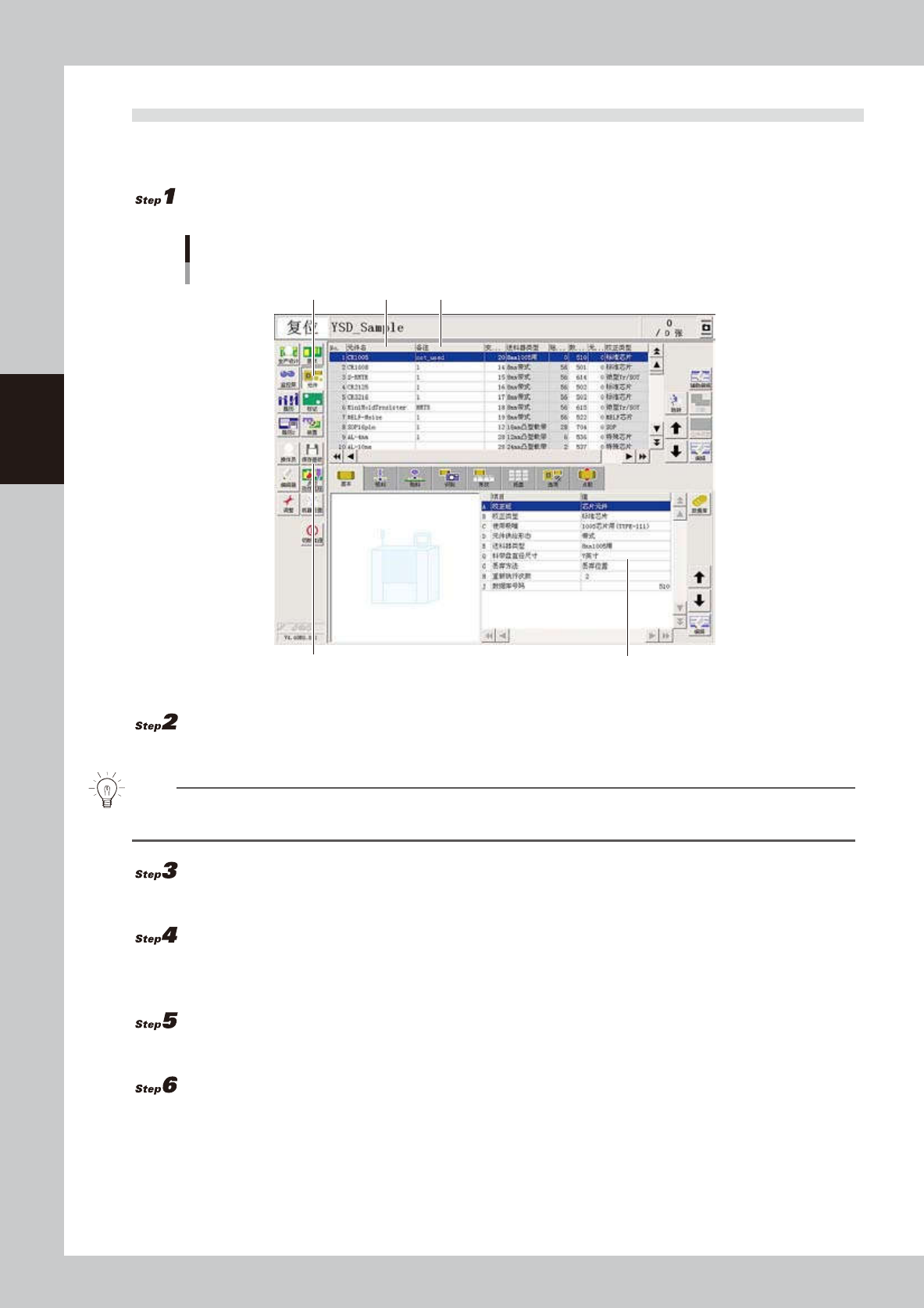

4.1 创建步骤
按按钮区的 [ 元件 ] 按钮，打开如下图所示的元件信息画面，在画面上部的数据列表中输入“元件名”与“备注”，
在画面下部的参数列表中设置各项参数。
按 [ 元件 ] 按钮，打开元件信息画面。
Step 1 Step 2 Step 3
Step 4Step 6
元件参数画面
66321-N7-00
输入元件名。
在“元件名”中以半角英数输入 19 字以内的印刷在料带盘或元件上的名称，输入名称时不能使用空格键。
要点
元件名中可使用的字符类为 ：
abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789_
元件名中不能使用空格。可用下划线替代。
输入备注。
根据需要输入备注 ( 也可以不输入 )。
设置参数。
分别选择“基本”、“吸料”、“形状”、“点胶”选项卡，在各选项卡画面下部的列表中设置参数。
关于各参数的设置方法，参阅次项内容“4.2 〜 4.5”。
反复上述操作。
对基板上将贴装的所有元件进行上述操作。
保存数据。
按 [ 保存基板 ] 按钮，保存数据。
