4.1 创建步骤
按按钮区的 [ 元件 ] 按钮，打开如下图所示的元件信息画面，在画面上部的数据列表中输入“元件名”与“备注”，
在画面下部的参数列表中设置各项参数。
按 [ 元件 ] 按钮，打开元件信息画面。
Step 1 Step 2 Step 3
Step 4Step 6
元件参数画面
66321-N7-00
输入元件名。
在“元件名”中以半角英数输入 19 字以内的印刷在料带盘或元件上的名称，输入名称时不能使用空格键。
要点
元件名中可使用的字符类为 ：
abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789_
元件名中不能使用空格。可用下划线替代。
输入备注。
根据需要输入备注 ( 也可以不输入 )。
设置参数。
分别选择“基本”、“吸料”、“形状”、“点胶”选项卡，在各选项卡画面下部的列表中设置参数。
关于各参数的设置方法，参阅次项内容“4.2 〜 4.5”。
反复上述操作。
对基板上将贴装的所有元件进行上述操作。
保存数据。
按 [ 保存基板 ] 按钮，保存数据。
3-33
3
基
板
程
序
的
创
建
4.2 芯片元件
下面，介绍芯片元件的参数的设置方法。
4.2.1 基本参数
设置芯片元件的基本参数。
在点胶机中，只需确认和编辑“A: 校正组”、“B: 校正类型”、“J: 数据库号码”的设置。
其它参数点胶机不使用。
基本参数
66322-N7-00
参考
“校正组”与“校正类型”在“形状”选项卡画面也会显示。
A: 校正组
设置为“芯片元件”。
B: 校正类型
指定芯片元件的种类。标准的方形芯片指定为“标准芯片”，MELF 芯片指定为“MELF 芯片”。
C: 使用吸嘴 ( 本机不使用 )
D: 元件供给形态 ( 本机不使用 )
E: 送料器类型 ( 本机不使用 )
Q: 料带盘直径尺寸 ( 本机不使用 )
G: 丢弃方法 ( 本机不使用 )
H: 重新执行次数 ( 本机不使用 )
3-34
3
基
板
程
序
的
创
建
J: 数据库号码
如果从数据库复制了参数值时，显示原数据库的号码。
想要从数据库复制参数值时，按 [ 数据库 ] 按钮。“元件数据库列表”画面显示后，选择想要复制的数据，按 [ 设置 ] 按钮进
行复制。

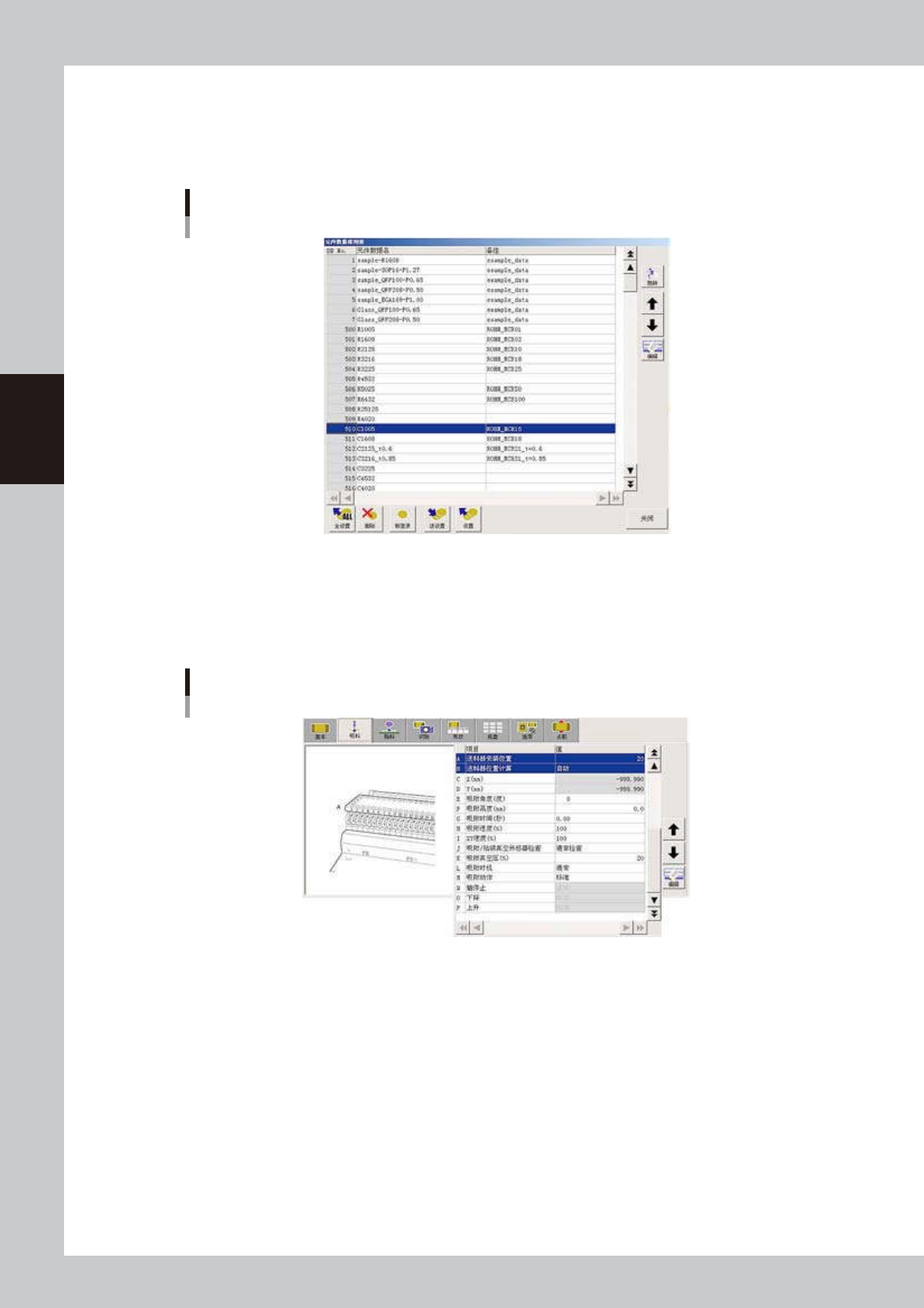

数据库列表
66323-N7-00
4.2.2 吸料参数
在点胶机中只需设置吸附角度。
先确认在生产线下游的贴片机的设置之后，再设置。
吸料参数
66324-N7-00
A: 送料器安装位置 ( 本机不使用 )
B: 送料器位置计算 ( 本机不使用 )
C、D:X、Y( 吸附位置 )( 本机不使用 )
