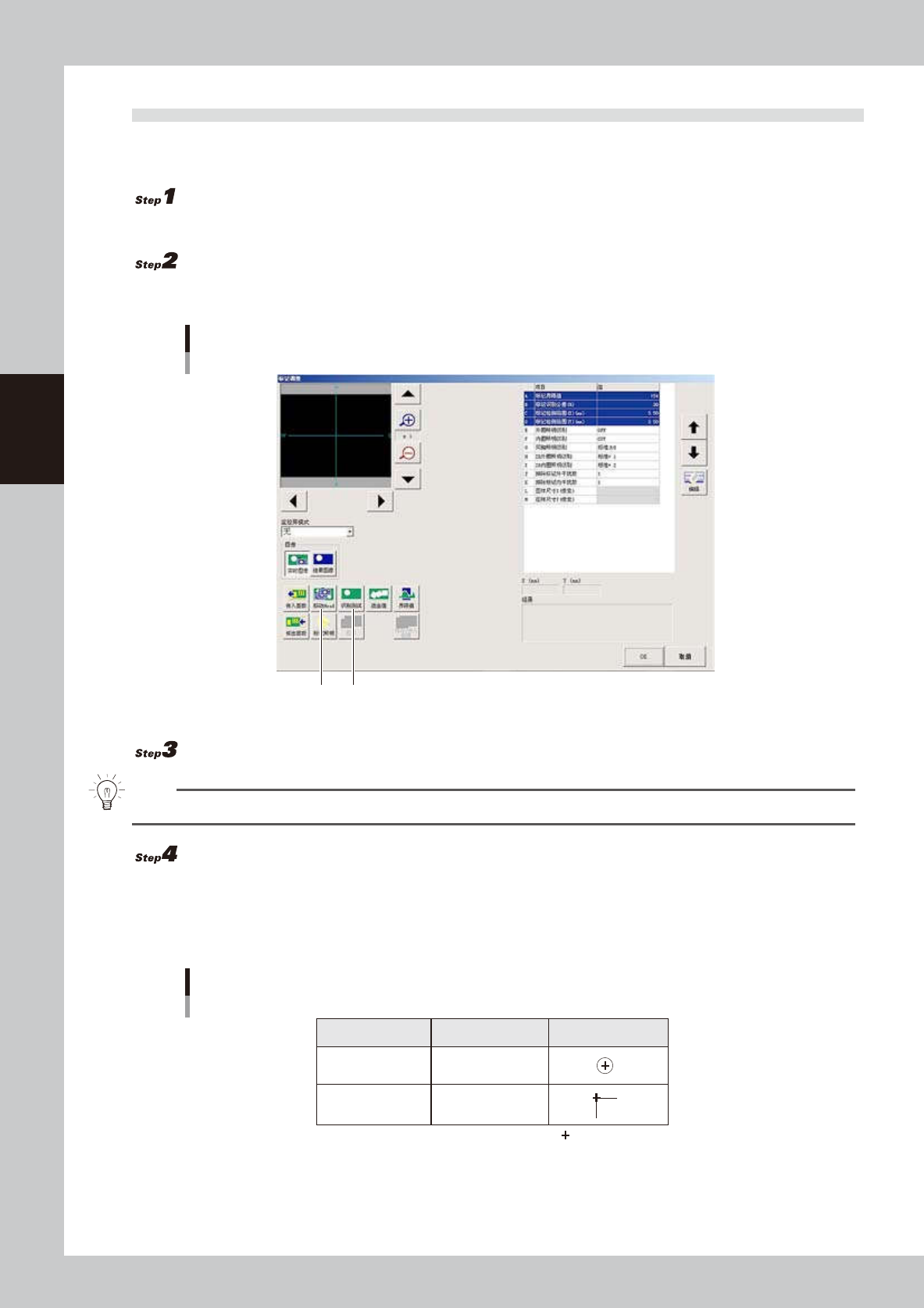

5.5 进行标记调整
标记调整是确认所设置的参数是否适当的作业。未设置的参数则通过识别测试获取最佳值。
在此，以基本参数的“标记类型”的设置为“基准标记”为例介绍标记的调整方法。
选择标记数据。
打开标记画面，将光标移至想要确认的数据行。
打开标记调整画面。
按 [ 标记调整 ] 按钮，打开如下图所示画面。
标记调整画面
Step 4 Step 5
66341-F7-00
将基板固定在传送轨上。
要点
固定基板之前，必须先对传送装置进行调节。调节传送装置的方法，请参阅第 2 章“3.5传送装置的调节”。
对标记进行示教。
1. 按 [ 移动 Head] 按钮，打开移动点胶头的画面。
2. 使用方向按钮移动点胶头，使画面上的十字光标对准标记 ( 下图所示的示教位置 )。
3. 按 [ 关闭 ] 按钮，返回标记调整画面。
形状类型 示教位置 例
圆、正方形
正三角形、特殊形状
角检测
标记的中心
角部
：十字光标
标记示教位置
65341-N7-00
3-61
3
基
板
程
序
的
创
建

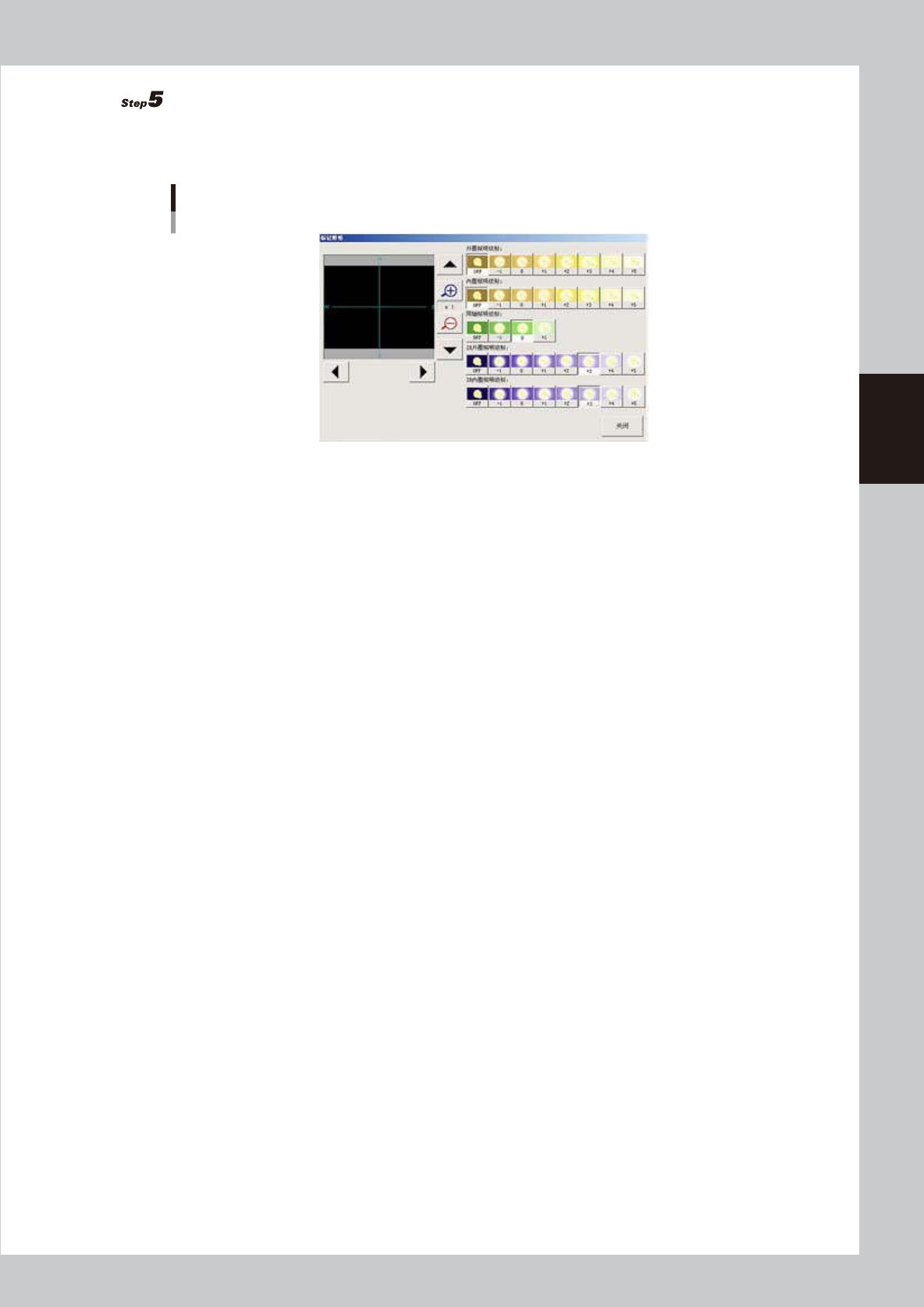

设置标记照明。
按 [ 标记照明 ] 按钮，设置照明级别。
标记和背景的明暗差别 ( 光的反差程度 ) 大，且整个标记看上去亮度均一时为最佳值。
标记照明设置
66338-N7-00
主要标记的照明设置参考
· 铜箔、镀金
设置白色外圈、内圈、同轴亮灯 ( 照明级别 1)。
如果标记太暗，可以提高内圈的亮度。
· 喷锡
设置白色外圈、内圈、同轴亮灯 ( 照明级别 1)。
如果显示出的标记表面凹凸大，轮廓有缺损时，可以加强外圈的照明。
· 陶瓷质地基板中的金属标记
设置白色内圈、同轴亮灯 ( 照明级别 1)。
如果陶瓷部分过于明亮，可以只设置 IR 亮灯。
3-62
3
基
板
程
序
的
创
建

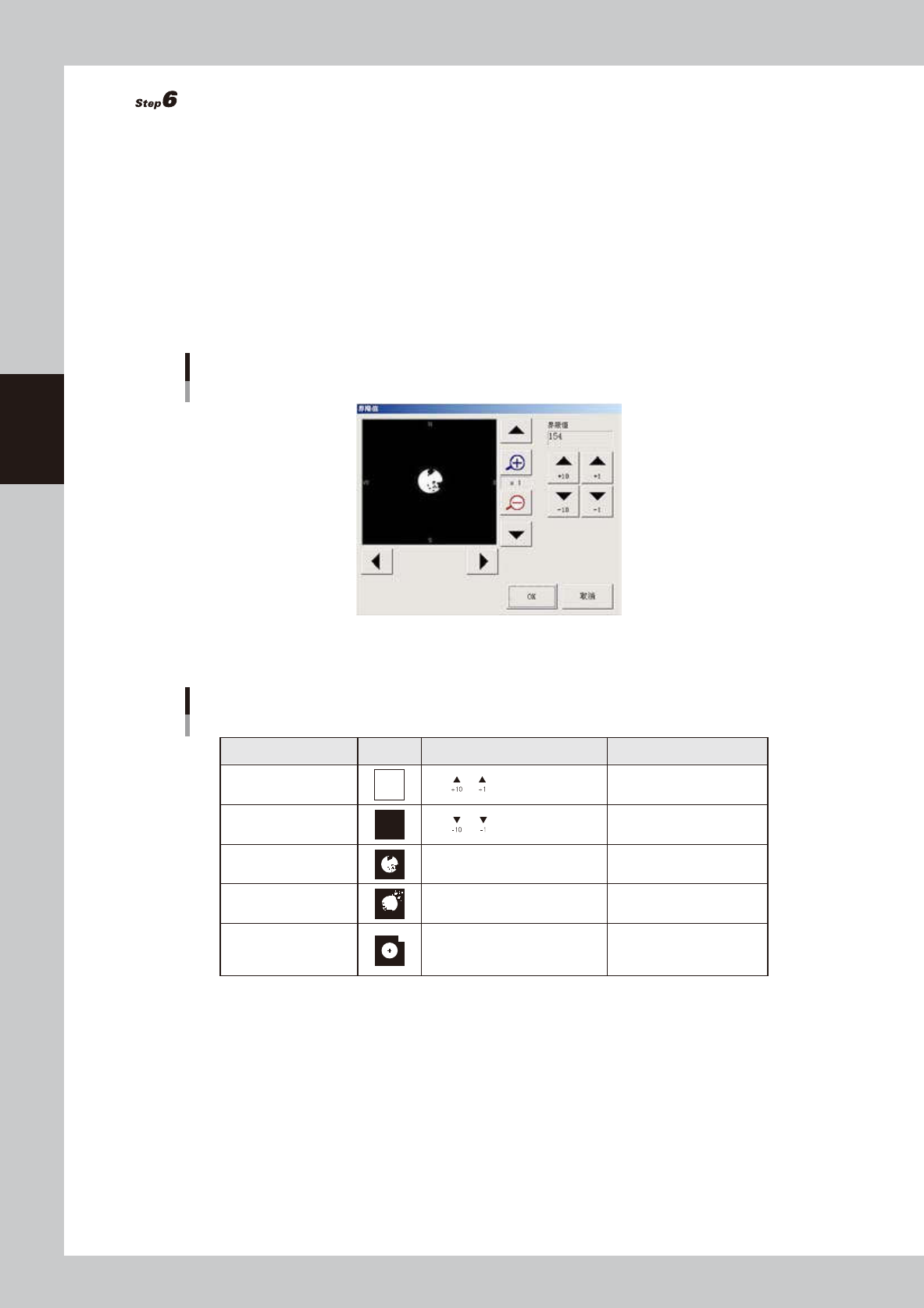

进行识别测试。
按 [ 识别测试 ] 按钮，进行识别测试。连续进行多次识别测试后，如果没有错误发生，表示设置的参数值
适当，可以进入下一步。即使只发生 1 次错误，也必须按下列步骤重新调整参数。
1. 按 [ 取消 ] 按钮，返回标记画面，确认“标记类型”、“形状类型”、“识别类型”的参数设置是否正确。
2. 确认或修改参数后，按 [ 标记调整 ] 按钮，返回标记调整画面，重新进行识别测试。如果没有错误发生，
便可进入下一步。
3. 识别测试中，如果再次发生错误，则需按 [ 适当值 ] 按钮，查找最佳界限值。
4. 如果适当值查找成功，则再次进行识别测试。如果没有错误发生，便可进入下一步。
5. 如果适当值查找失败，按 [ 结果图像 ] 按钮后，再按 [ 界限值 ] 按钮。
显示用当前设置的“界限值”进行 2 值化处理后的图像。
界限值确认画面
66339-N7-00
6. 用下列方法调整，使标记的形状能清晰地显示。
调整方法
状 态 形象图 解决方法 备 注
用或按钮调小界限值。
将标记调整项目中“标记内部
噪点消除数”的设定值改大。
将标记调整项目中“标记外部
噪点消除数”的设定值改小。
缩小“标记检测范围”。
用或按钮调大界限值。 按按钮，直至显示出标记。
按按钮，直至显示出标记。
识别时间会增长。
识别时间会增长。
参照识别参数的
“标记检测范围”的内容。
整个画面呈白色
整个画面呈黑色
标记内部有噪点
标记外部有噪点
检测范围内除标记外
还显示有其它物体
65342-N7-00
7. 再次查找“适当值”，如果成功则再次进行识别测试。
如果没有错误发生，则可进入下一步。
8. 如果查找“适当值”失败，则需改大“标记识别公差”，再次按 [ 适当值 ] 按钮，查找适当值。
