5.6.2 图样匹配的使用方法
图样匹配可以象基准标记一样使用。使用时，只需在 [ 基板 ]-“基准标记”画面的“标记 1”和“标记 2”中输入
在标记画面登录图样时“No.”栏的号码 ( 下图显示的是将图样匹配作为基板基准标记使用时的示例 )。
在“标记1”和“标记2”输入作为图样登录的标记号码设置为“执行”
图样匹配的使用方法
66343-N7-00
3-70
3
基
板
程
序
的
创
建
6.点胶动作流程的编辑
如果点在基板上的胶点的直径不一致、倾斜，或出现拉丝拖尾等现象，可以通过编辑点胶动作流程来稳定点胶质量。
本章节，主要介绍编辑点胶动作流程的方法。
6.1 试点胶
胶点的状态，因所用贴片胶的种类不同会有所不同。为把握当前所用贴片胶的胶点状态，需直接使用默认值进行
试点胶，并根据下列项目检查点在基板上的胶点的状态。
· 挡柱与基板的接触状态
· 拉丝拖尾的状态
· 胶点是否有偏差
如果存在上述不良现象，可通过修改点胶动作流程等方法使点胶质量稳定。
6.2 编辑点胶动作流程
点胶动作流程，是为稳定点胶质量，通过编辑吐胶时机、上升速度等数据，来解决由元件、贴片胶种类的不同所
造成的胶点偏差等现象，从而提高生产 1 张基板的周期时间。
打开点胶动作流程编辑画面。
按生产设计画面的 [ 点胶动作流程 ] 按钮，打开点胶动作流程编辑画面。
点胶动作流程画面
[点胶动作流程]按钮
66344-N7-00
3-71
3
基
板
程
序
的
创
建

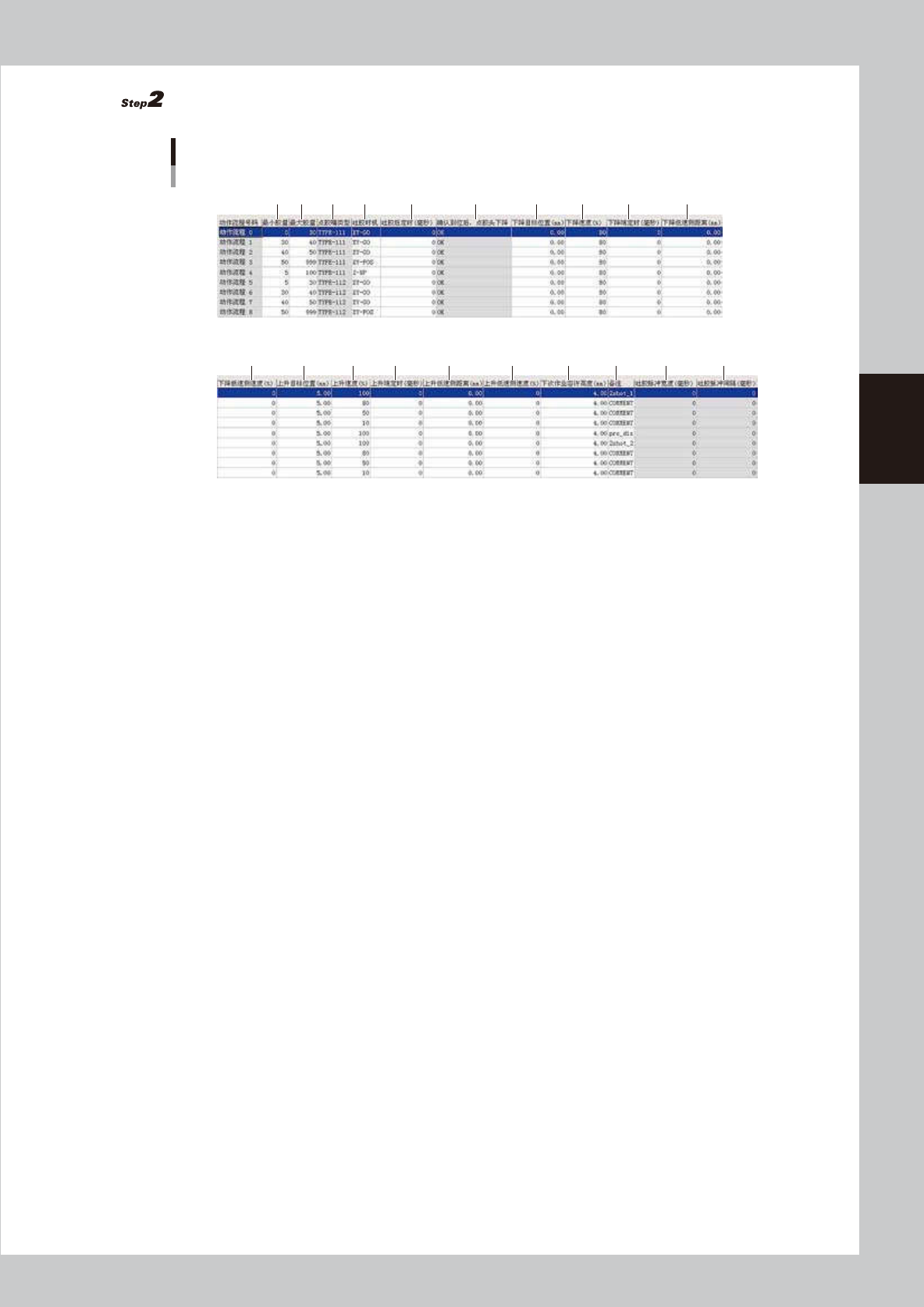

编辑点胶动作流程。
点胶动作流程
1
11 12 13 14 15 16 17 18 19 20
2 3 4 5 6 7 8 9 10
66345-N7-00
1. 最小胶量
设置适合该动作流程号码的吐胶动作用的最小胶量。
2. 最大胶量
设置适合该动作流程号码的吐胶动作用的最大胶量。
3. 点胶嘴类型
设置适合点胶动作流程用的点胶嘴。
