3-80
3
基
板
程
序
的
创
建
8.创建预点胶信息
为稳定点胶质量，一般在进行正式点胶之前需进行预点胶。
本章节，介绍创建预点胶信息的方法。
8.1 不使用胶点识别校正功能时
8.1.1 试打点数据的创建
创建预点胶信息的流程图
打开预点胶参数画面
选择预点胶动作
输入试打点的坐标
输入点胶头号码
保存数据
输入胶量
65349-N7-00
打开预点胶参数画面。
选择基板画面的“预点胶”选项卡。
按 [ 编辑 ] 按钮，设置是否进行预点胶。
在显示的对话框中选择执行或在打点站上。
输入试打点的坐标。
输入进行预点胶的坐标 X、Y、R。必须以基板原点为基准输入。一般，1 个点胶头需设置 4 〜 5 点。
使用选配的打点站进行预点胶时，请参阅后述第 4 章“4.打点站 ( 选配 )”的内容进行设置。
输入点胶头号码。
在 Head 栏中输入进行预点胶的点胶头的号码。
输入胶量。
设置所用点胶头 ( 点胶嘴 ) 的平均点胶量。
3-81
3
基
板
程
序
的
创
建

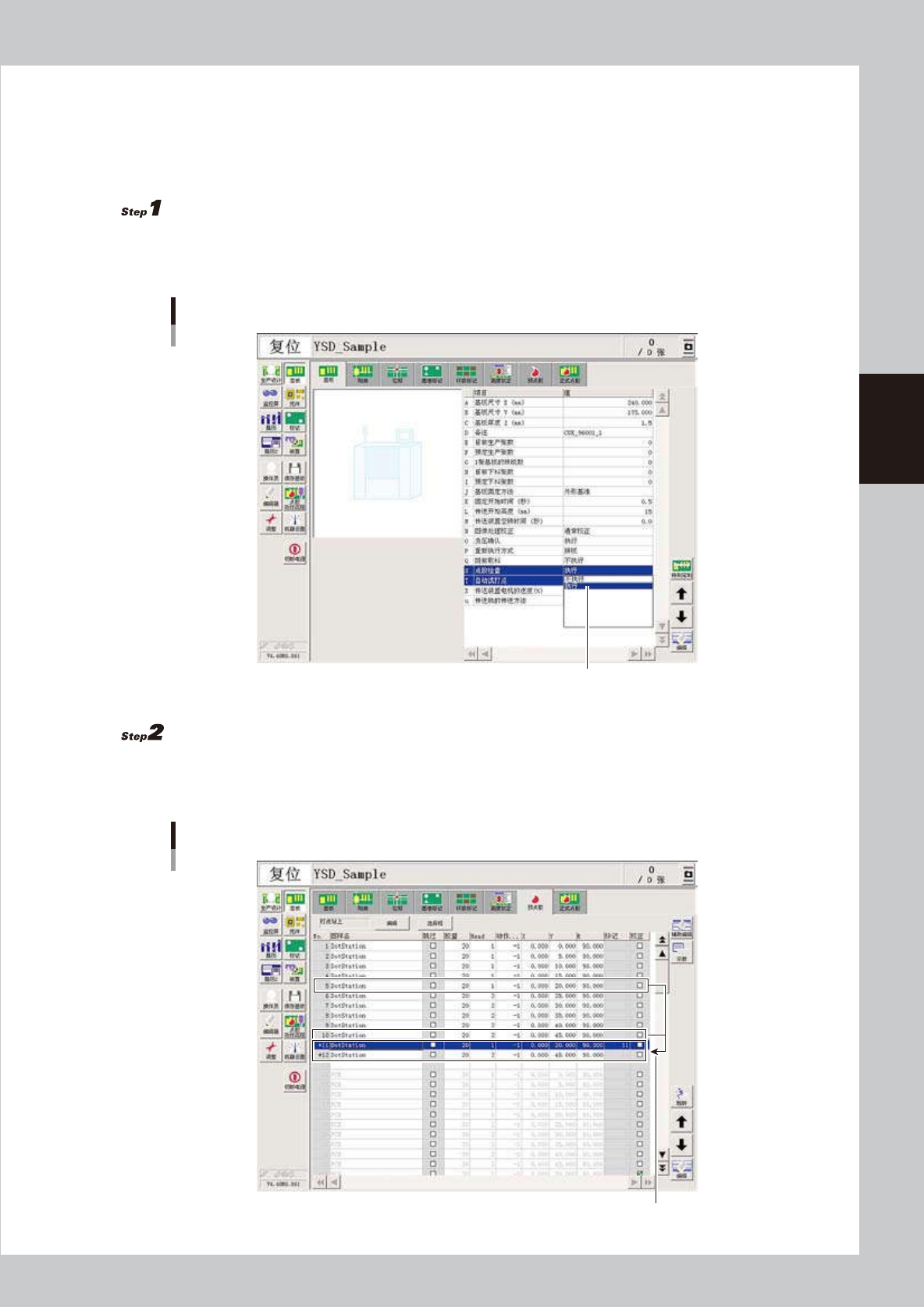

8.1.2 点胶检查的设置
点胶检查，是将试打的胶点作为标记进行识别，其识别结果为不良时，显示警告提示并停止运行。该功能，与打
点站 ( 选配 ) 配套使用可以正常进行检查。在基板上进行试打点时，只有胶点的识别能稳定进行才可以使用该功能。
下面，介绍设置点胶检查的步骤。
设置运行条件。
1. 选择基板画面的“基板”选项卡。
2. 将“S:点胶检查”设置为“执行”。
点胶检查
选择“执行”
66353-N7-00
输入检查坐标。
1. 选择“预点胶”选项卡，打开预点胶画面。
2. 复制各点胶头最终行的坐标并粘贴到数据列表的末尾。
复制点胶坐标
复制各点胶头的最终行
66354-N7-00
3-82
3
基
板
程
序
的
创
建

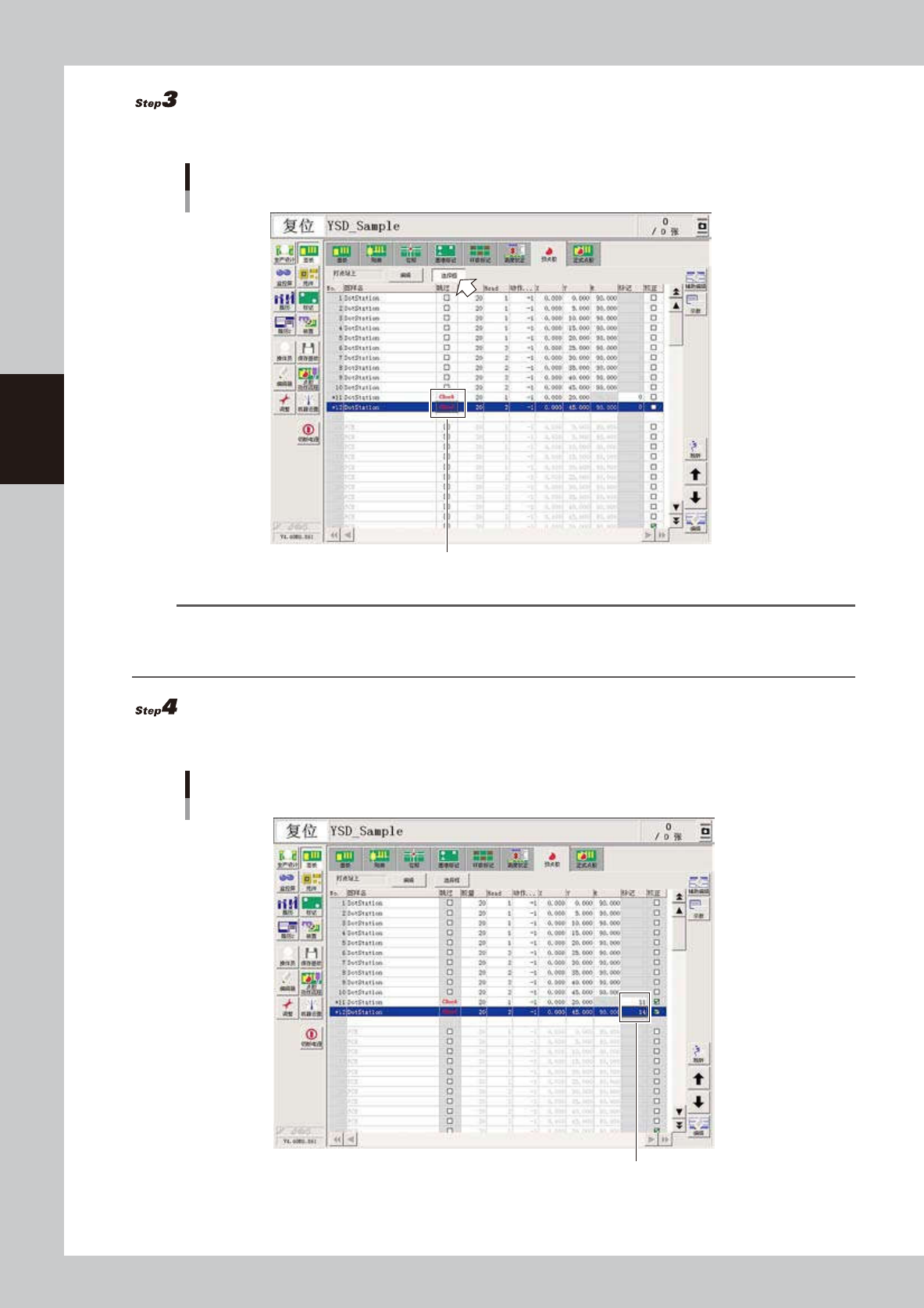

将跳过栏设置为 Check。
按 [ 选择框 ] 按钮，使跳过栏进行编辑状态之后，将 Step2 中复制的坐标的设置改为 Check。
跳过的设置
设置为Check
66355-N7-00
参考
点胶检查用标记信息的创建方法与基准标记的创建方法相同。
为能识别试打的胶点 ( 想要检查的胶点 )，必须创建标记数据。
详细内容，请参阅本章前述“5.创建标记信息”和后述“8.2.1胶点识别用标记数据的创建”。
输入标记号码。
输入所设置的点胶检查用胶点的标记号码。
输入标记号码
输入作为点胶检查使用的标记号码
66356-N7-00
