3-93
3
基
板
程
序
的
创
建

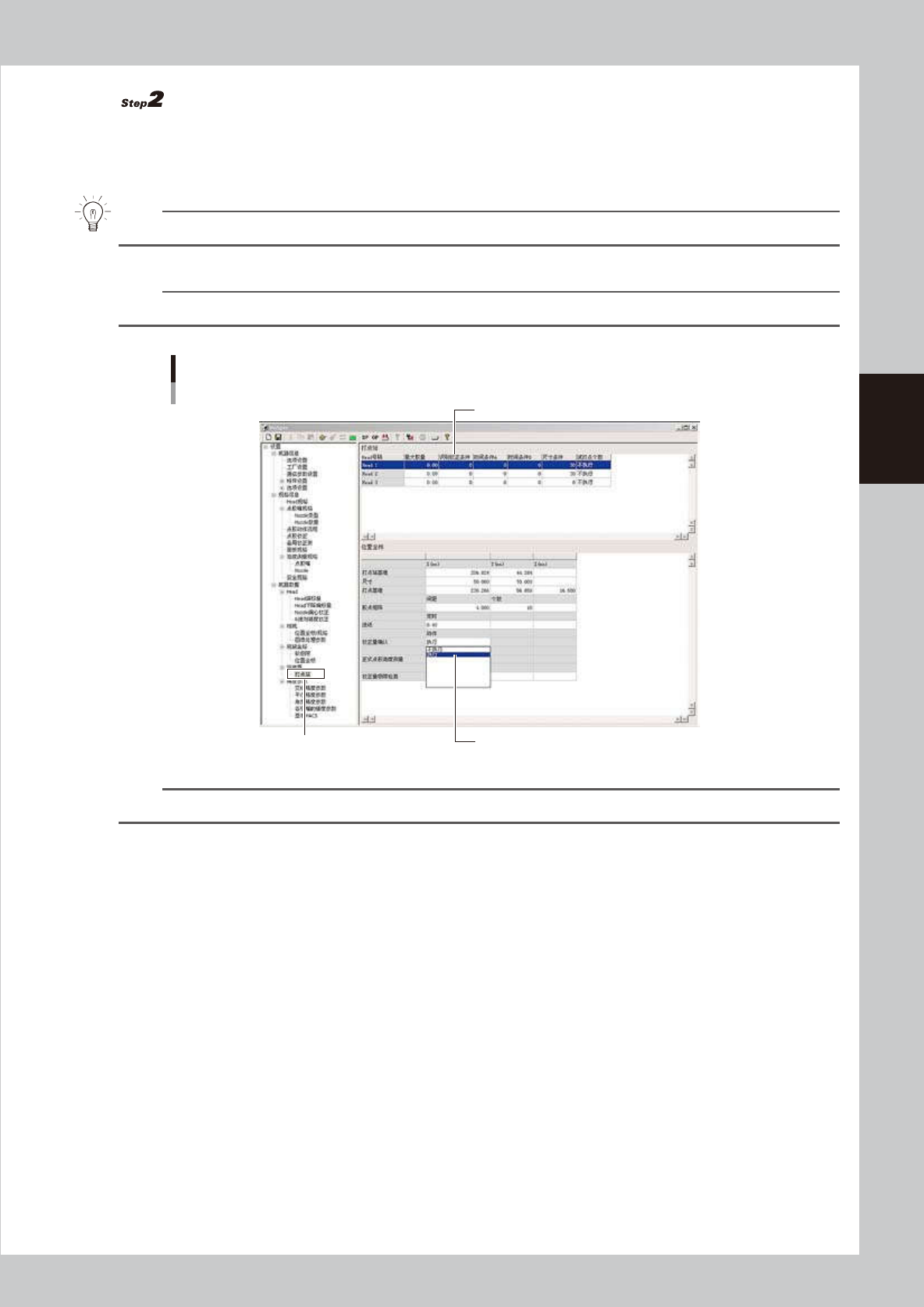

设置识别校正的条件。
1. 从“设置”-“机器数据”-“站装置”中选择“打点站”，打开打点站画面。
2. 在“识别校正条件”中输入基板张数。完成此处所设置的基板张数的点胶之后，在接下来的基板中，
按照预点胶数据进行胶点识别校正。
要点
如果想对各基板分别勾选是否进行校正时，输入 0 或 1。
3. 在位置坐标中的“校正量确认”栏选择“执行”或“不执行”。
参考
根据是否执行校正量确认，预点胶信息的创建方法不同。详细内容，请参阅“8.2.5基板程序的设置”。
打点站画面
选择“打点站”
选择“执行”或“不执行”
输入基板张数
66372-N7-00
参考
执行校正量确认时，因会增加预点胶与胶点识别的次数，生产节拍会降慢。
3-94
3
基
板
程
序
的
创
建

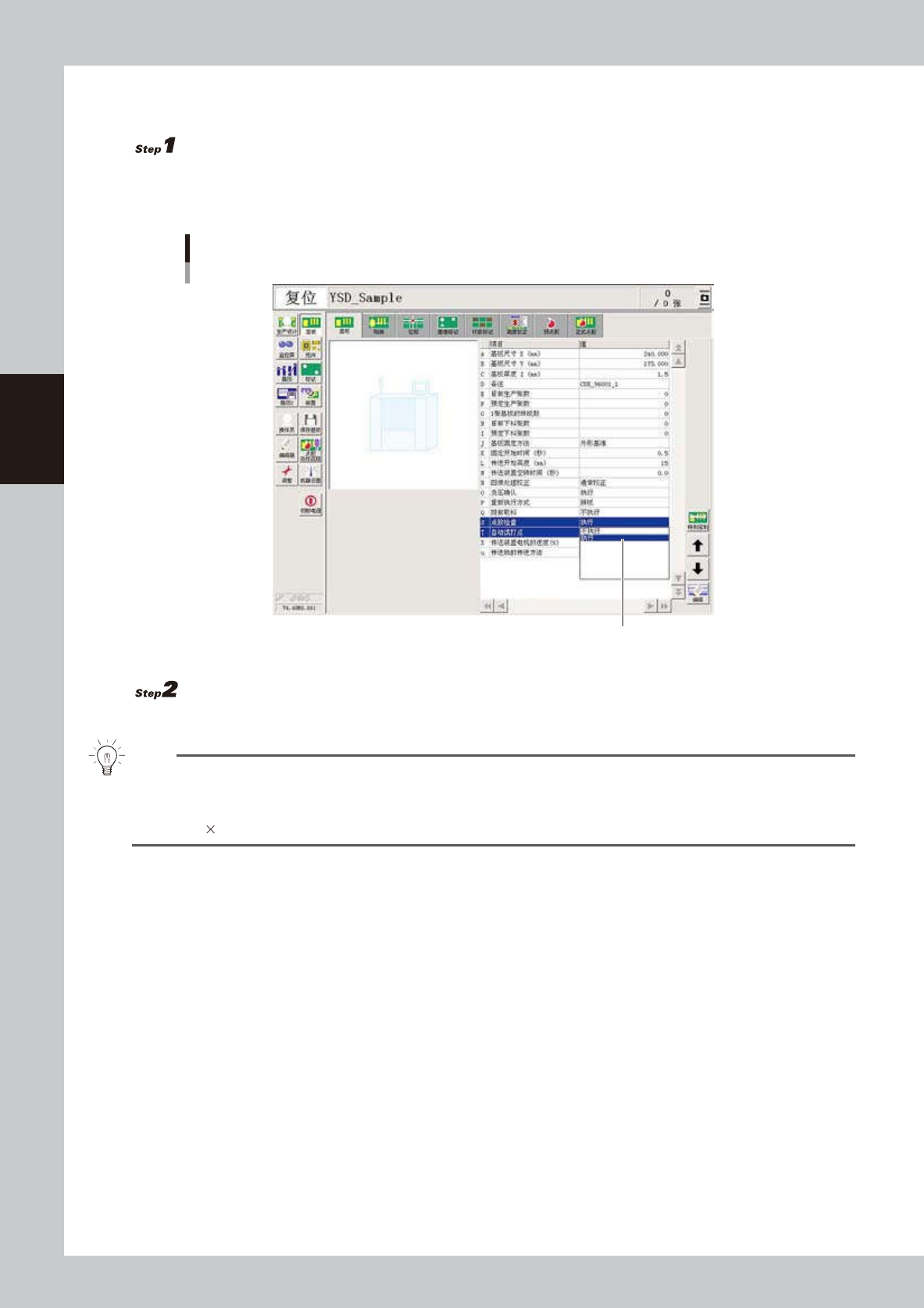

8.2.5 基板程序的设置
设置运行条件。
1. 点击基板画面的“基板”选项卡。
2. 将“S:点胶检查”栏设置为“执行”。
点胶检查
将“点胶检查”设置为“执行”
66373-N7-00
设置标记信息。
给各点胶嘴设置标记数据，复制对应的标记数据库的值。
要点
在基准面积中输入在校正类型中输入的面积值。如果在校正类型中多个定时区域输入了面积值时，输入频率较高的定时的面积。
面积公差为 60 〜 80%，形状公差为 15 〜 30%。
最低抽样数，一般输入准备在预点胶中点的胶点的个数。例如，预点胶数据为使用双孔点胶嘴点 3 次胶后进行识别时，最低抽样数
需设置为 2 3 ＝ 6 个。
3-95
3
基
板
程
序
的
创
建

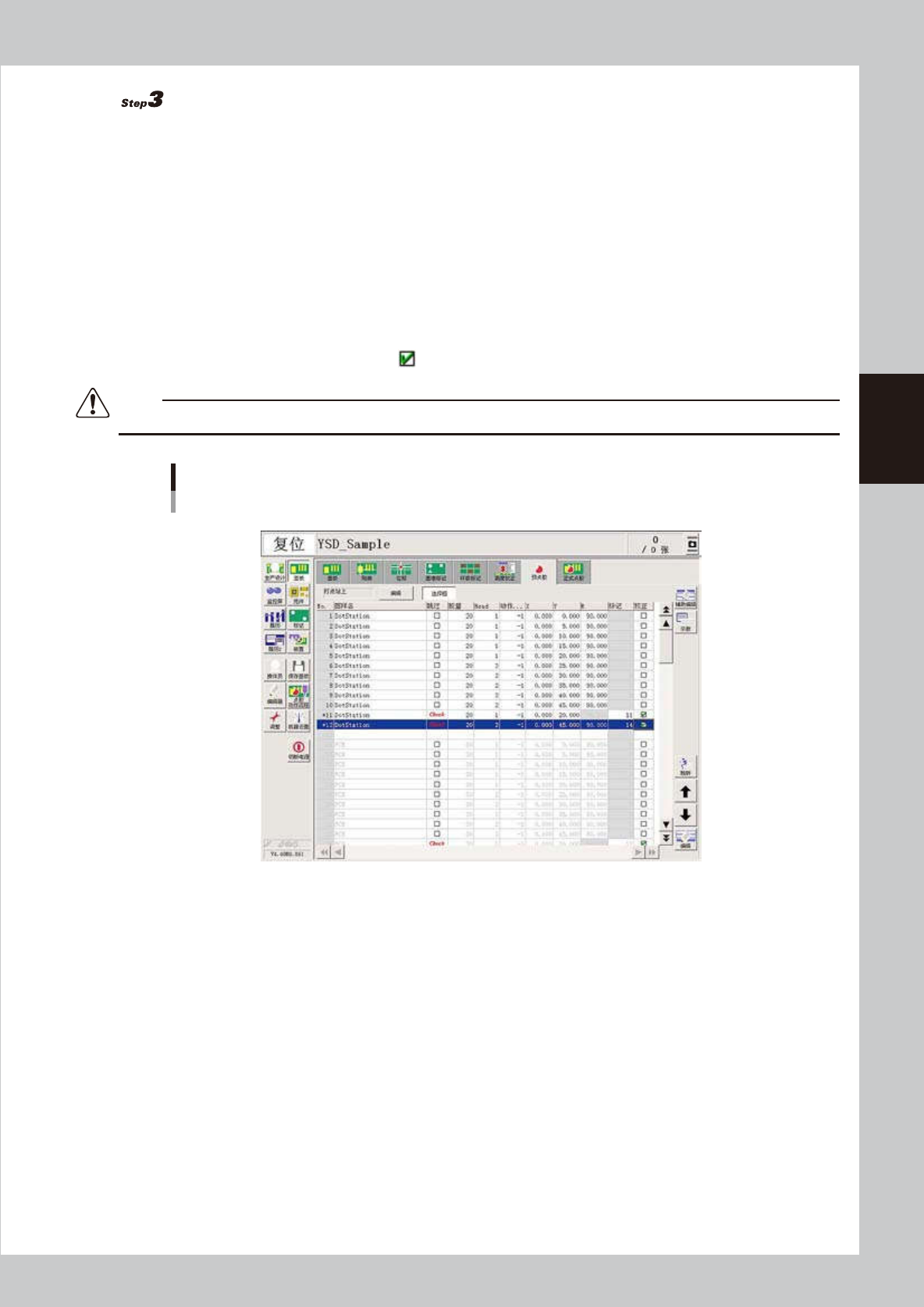

设置预点胶信息。
预点胶信息的设置有下列 2 种情况。
1. 校正量确认的设置为执行时
达到识别校正条件中设置的基板张数时，进行校正。
校正量确认，分别由各个点胶头进行 2 次预点胶与点胶识别。
第 2 次预点胶，是用第 1 次预点胶求得的校正量，将预点胶信息中设置的坐标向 Y 轴方向移动 20mm 之后
自动进行的，并确认第 2 次预点胶所点的胶点是否在标记信息中所设置的公差范围之内。
校正量确认，建议与点胶扩展的按 Head 排序同时使用。
1. 一般在预点胶数据的下方添加校正用的点胶数据。输入方法与一般的预点胶数据相同，各个点胶嘴需
创建 2 次左右的预点胶数据作为校正用。
2. 将在 1. 中创建的数据复制到数据列表的末尾，并将该数据的跳过单元格改为 Check 之后，输入在标记
信息中创建的标记号码，并勾选 校正单元格。
注意
· 执行校正量确认，因增加了预点胶的次数，与不执行校正量确认相比，每个点胶头会增加 2.5 秒左右的生产时间。
预点胶信息的设置例
校正量确认的设置为执行时
66374-N7-00
