设置预点胶信息。
预点胶信息的设置有下列 2 种情况。
1. 校正量确认的设置为执行时
达到识别校正条件中设置的基板张数时，进行校正。
校正量确认，分别由各个点胶头进行 2 次预点胶与点胶识别。
第 2 次预点胶，是用第 1 次预点胶求得的校正量，将预点胶信息中设置的坐标向 Y 轴方向移动 20mm 之后
自动进行的，并确认第 2 次预点胶所点的胶点是否在标记信息中所设置的公差范围之内。
校正量确认，建议与点胶扩展的按 Head 排序同时使用。
1. 一般在预点胶数据的下方添加校正用的点胶数据。输入方法与一般的预点胶数据相同，各个点胶嘴需
创建 2 次左右的预点胶数据作为校正用。
2. 将在 1. 中创建的数据复制到数据列表的末尾，并将该数据的跳过单元格改为 Check 之后，输入在标记
信息中创建的标记号码，并勾选 校正单元格。
注意
· 执行校正量确认，因增加了预点胶的次数，与不执行校正量确认相比，每个点胶头会增加 2.5 秒左右的生产时间。

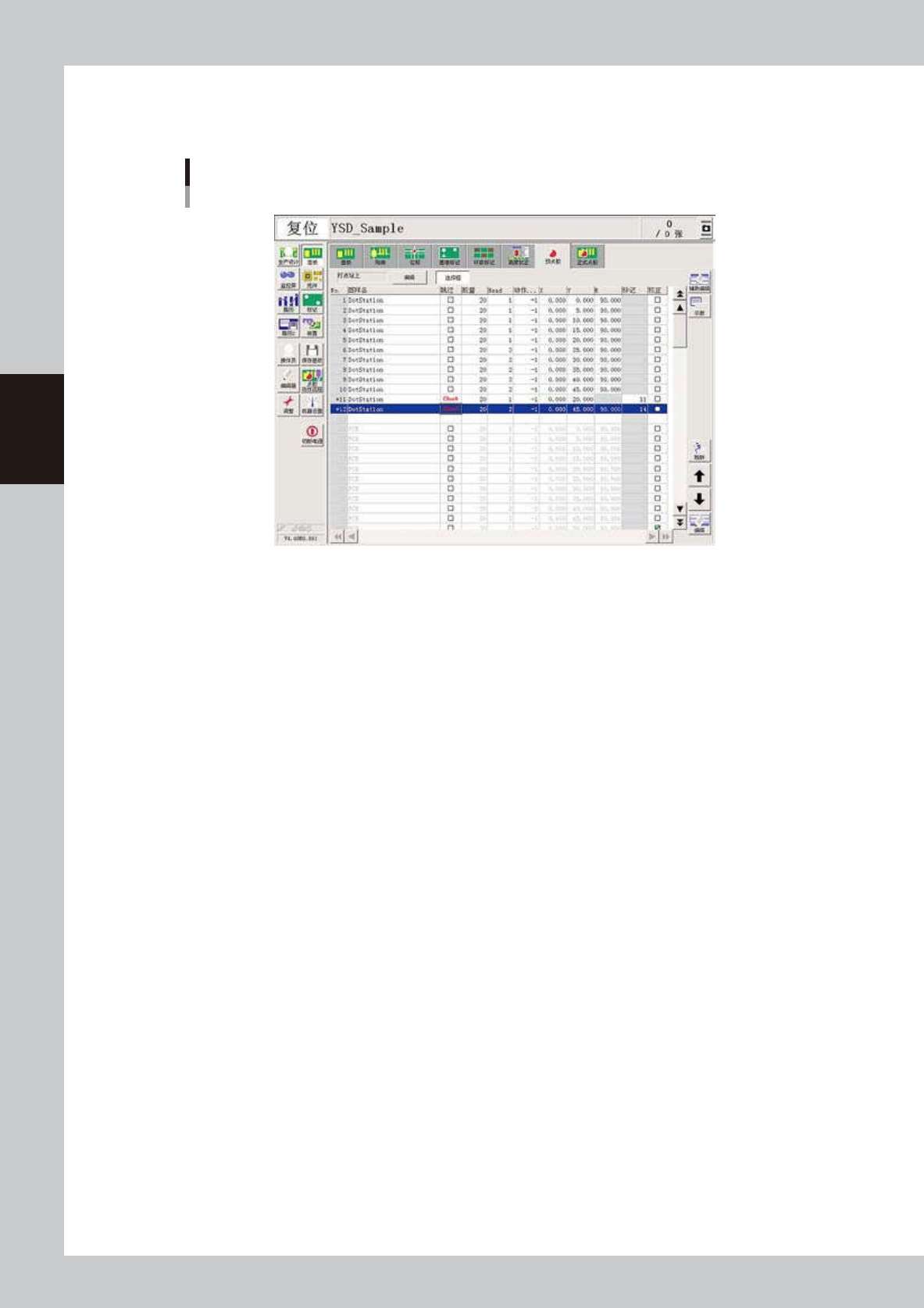

预点胶信息的设置例
校正量确认的设置为执行时
66374-N7-00
3-96
3
基
板
程
序
的
创
建
2. 校正量确认的设置为不执行时
无须勾选校正单元格中的选择框。
预点胶信息的设置例
校正量确认的设置为不执行时
66375-N7-00
3-97
3
基
板
程
序
的
创
建
8.2.6 在自动运行中确认校正动作
启动自动运行。如果创建的校正数据正确，且被指定使用时，会在预点胶的适当时机自动进行胶量校正。如果校
正失败，会显示错误提示画面。

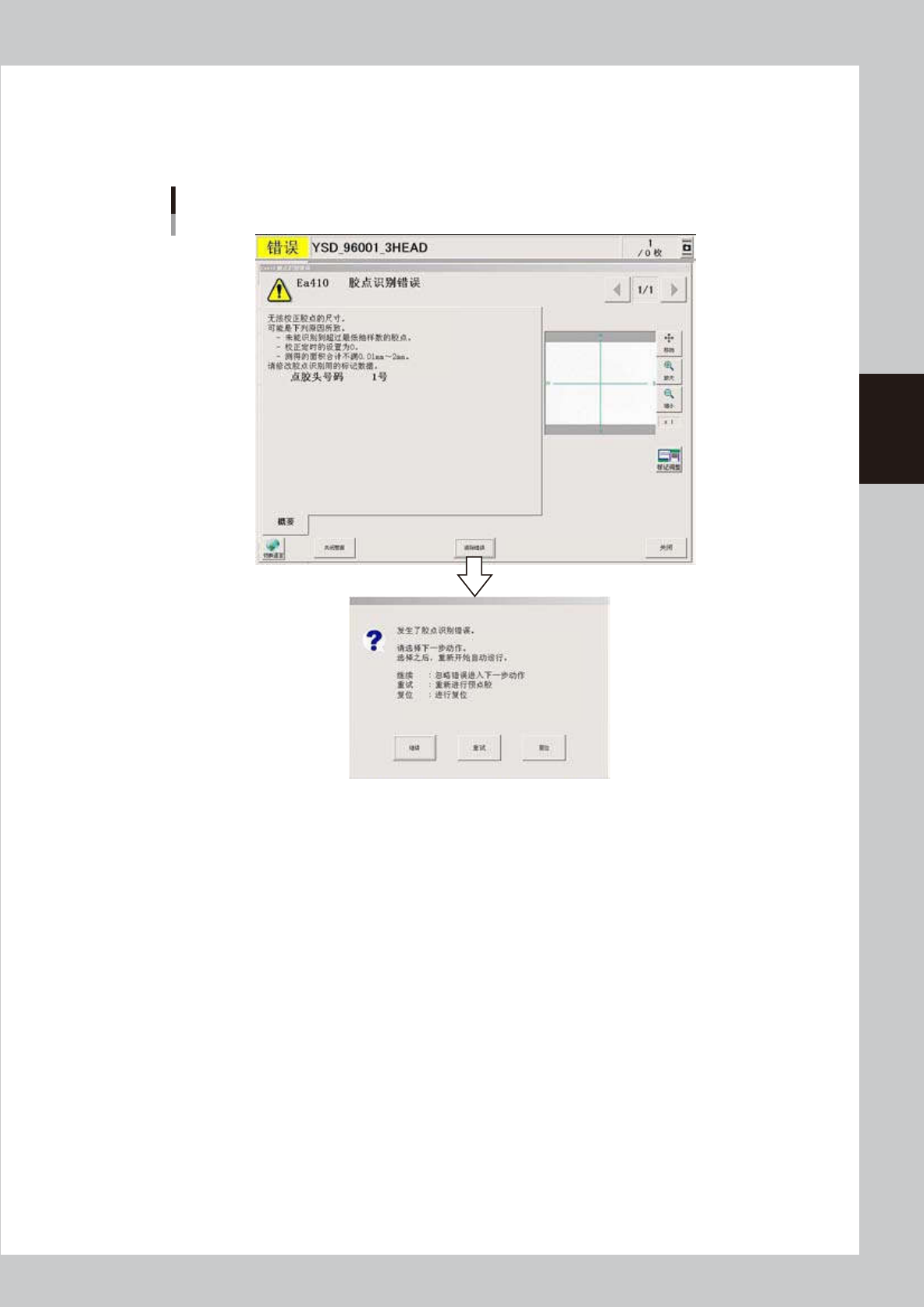

识别错误
66376-N7-00
