3-99
3
基
板
程
序
的
创
建
9.点胶位置的确认与修正
本章节，介绍使用跟踪功能确认在正式点胶信息中设置的点胶位置，并使用示教功能或输入数值的方法进行修正
的方法。跟踪功能，是将示教装置移至数据中指定的坐标位置的功能。如果将示教装置指定为相机，可以目视确认。

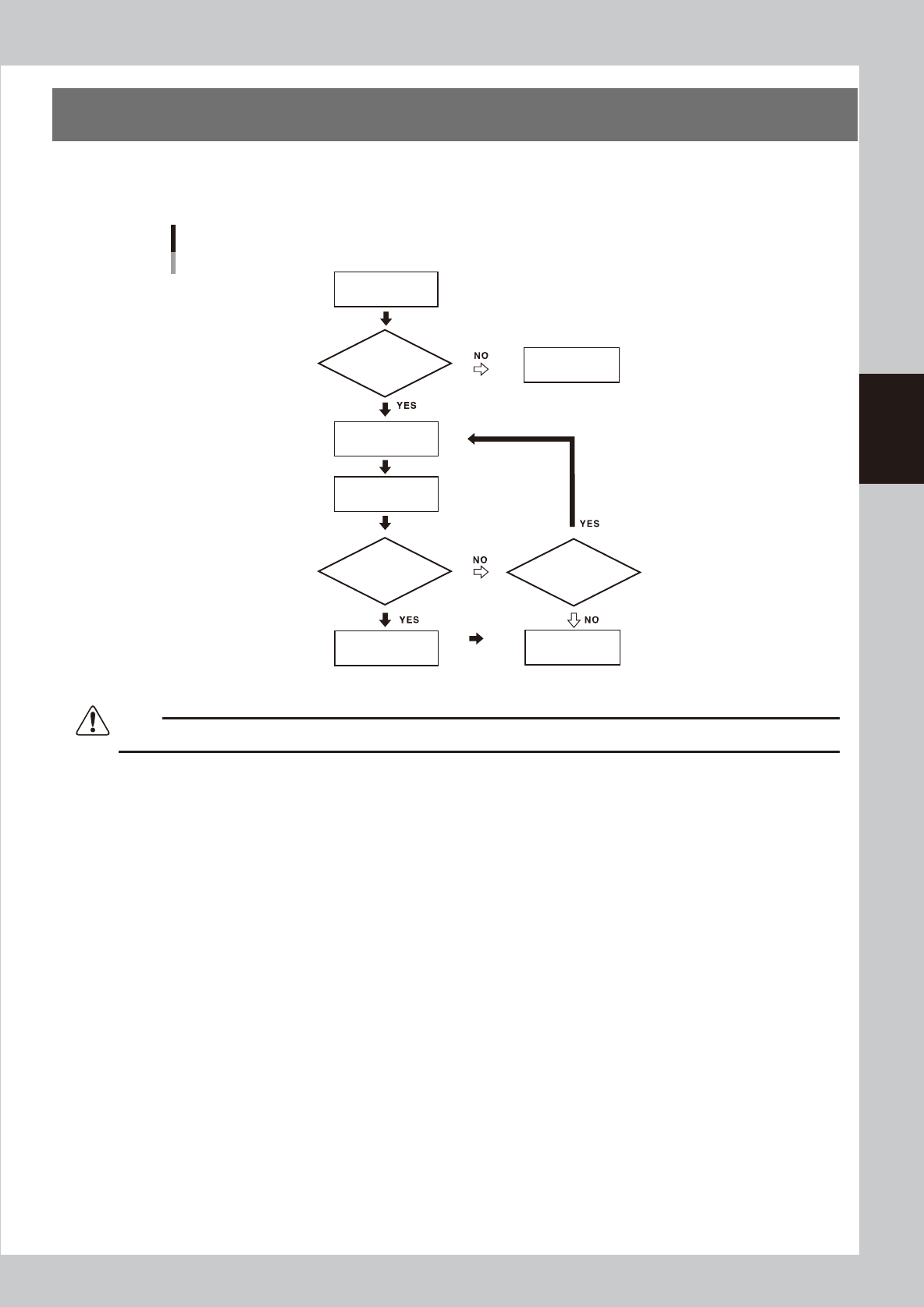

点胶位置的确认与修正流程图
选择想要确认位置
的点胶No.
打开正式点胶信息
确认点胶认
通过示教输入
正确的坐标数据
保存数据
基板是否已固定?
修正点胶位置吗?
继续操作吗?
固定基板
65351-N7-00
注意
如果重新进行点胶扩展，数据会被覆盖。
3-100
3
基
板
程
序
的
创
建

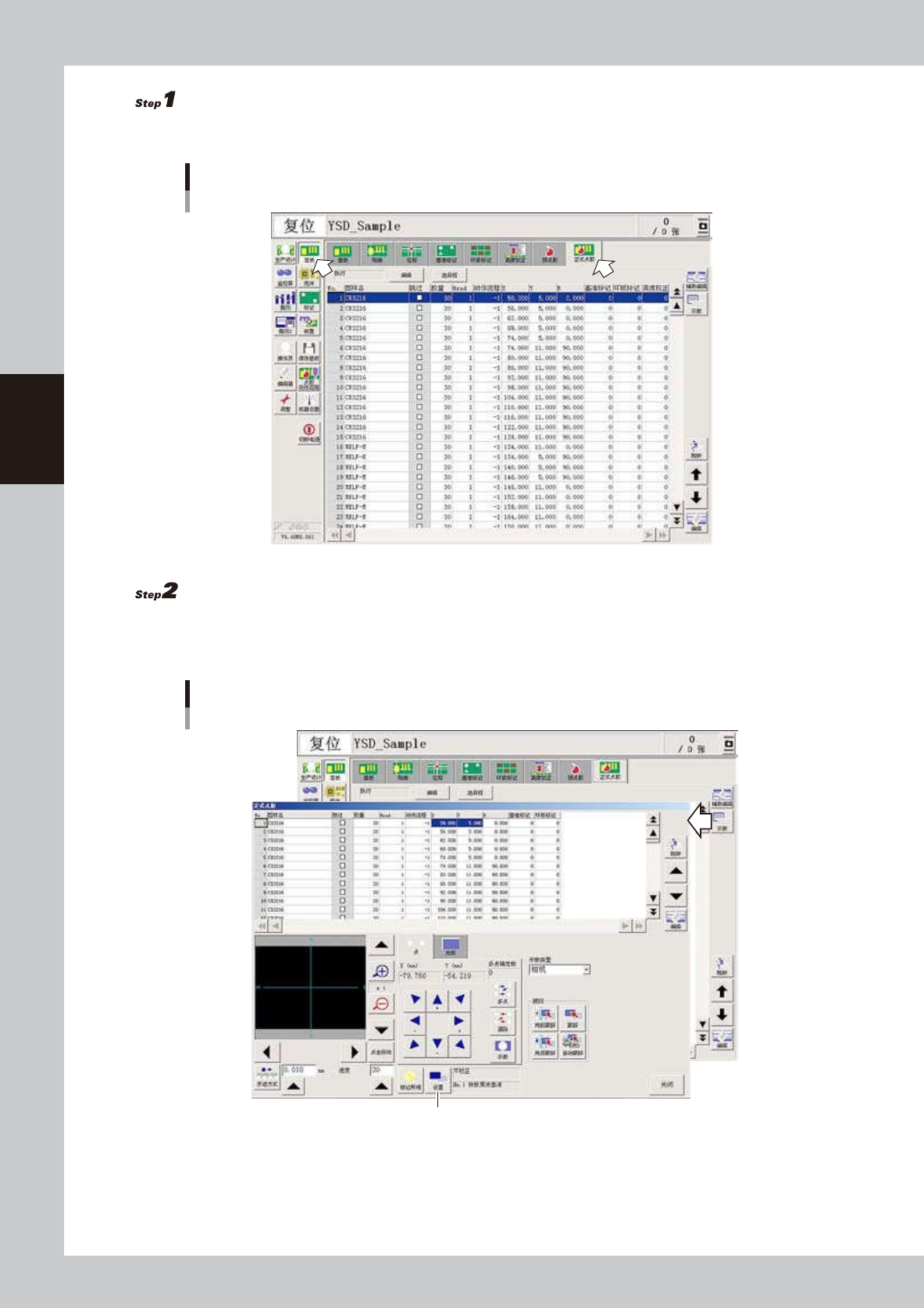

打开正式点胶画面。
选择基板画面的正式点胶选项卡，打开正式点胶画面。
正式点胶画面
66378-N7-00
进行必要的设置。
1. 按 [ 示教 ] 按钮，打开正式点胶的示教画面。
2. 按 [ 设置 ] 按钮，打开基准标记校正的设置对话框。
[设置]按钮
[设置]按钮
66379-N7-00
3-101
3
基
板
程
序
的
创
建

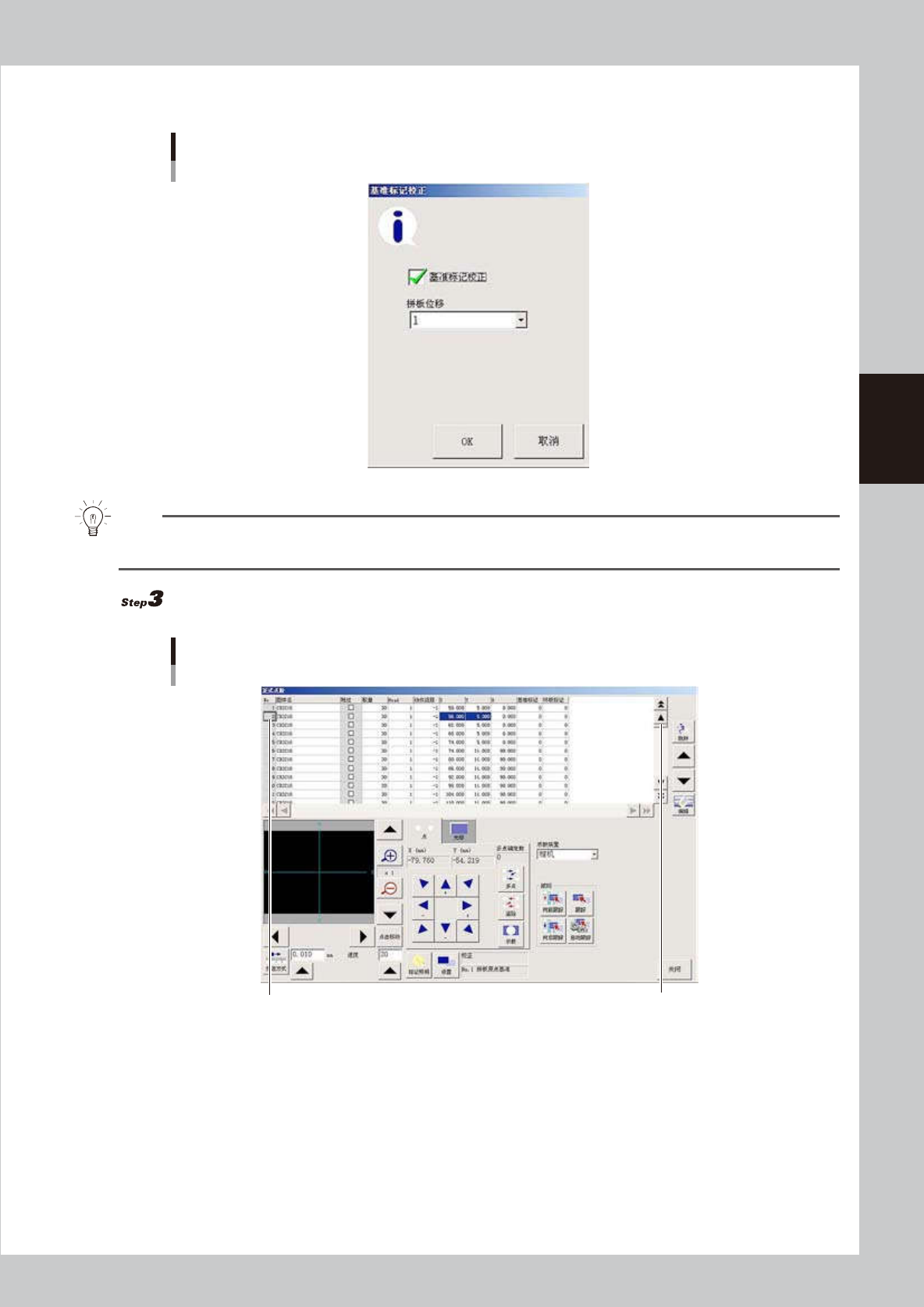

3. 如果基板程序为使用基准标记校正的基板程序，需勾选“基准标记校正”的选择框。
基准标记校正的设置
66380-N7-00
要点
想要修改、添加或创建使用基准标记的基板程序时，如果勾选了“基准标记校正”选择框，则会自动识别基板的基准标记并获取校
正数据。由此就可以示教与跟踪更准确的位置。使用此功能，必须预先设置准确的基准标记坐标、标记数据。
选择想要确认位置的点胶 No.。
选择点胶No.
点击想要选择的No. 想要变更显示的行时点击
66381-N7-00
