3-103

基

板

程

序

的

创

建

修正 X、Y 数据。

如果视窗中的十字光标偏离了点胶位置的中心，必须修正 X、Y 的数据。

修正方法，有直接输入数值的方法与通过示教输入的方法两种。

· 直接输入数值

 读取视窗上 X、Y 方向的需要修正的量后，直接输入 X、Y 单元格中。

· 通过示教输入

 输入步骤：

 1. 按箭头按钮移动相机，使视窗中的十字光标移至点胶位置的中心。

2. 按 [ 示教 ] 按钮，坐标数据自动更新为当前相机的位置。

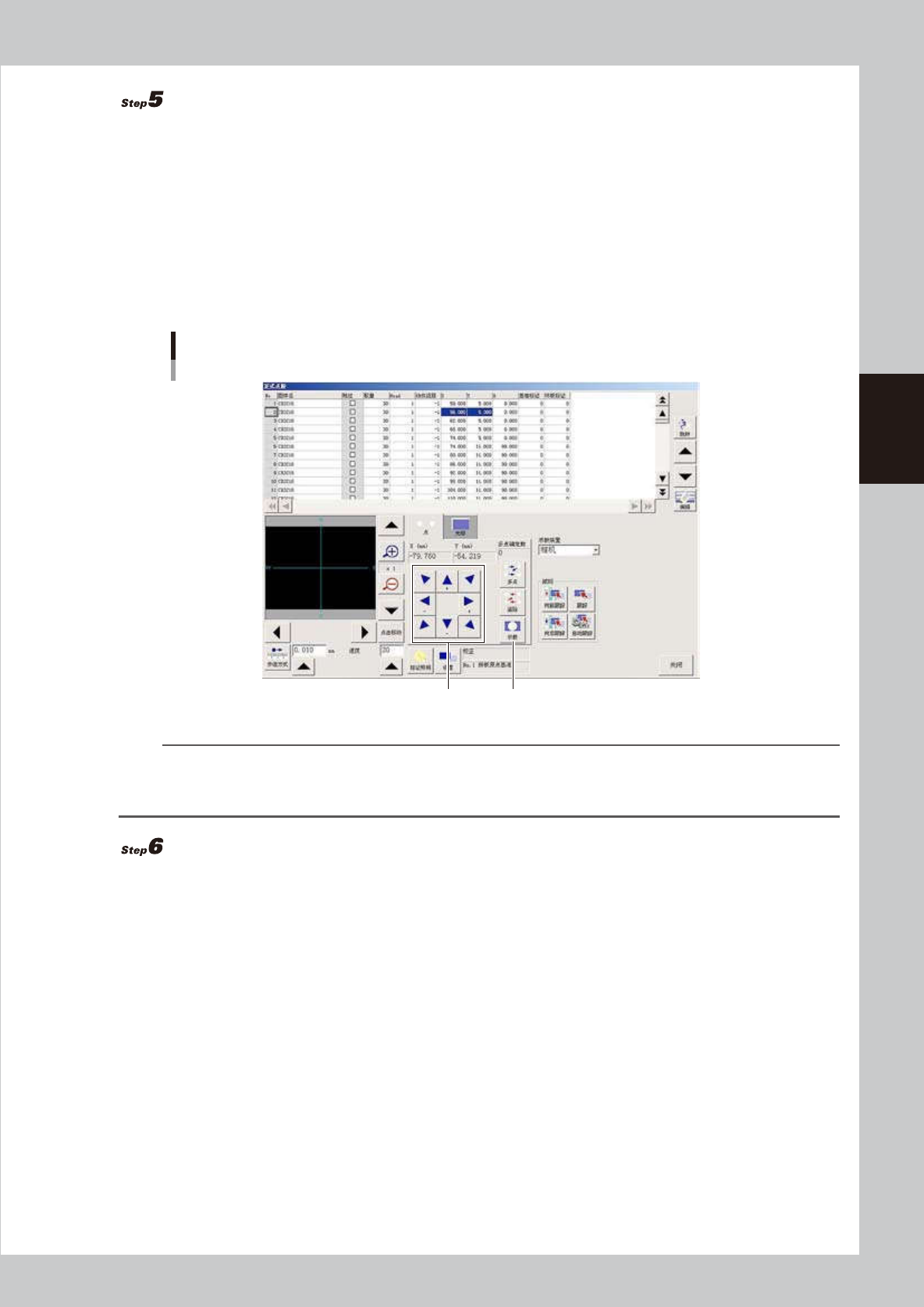

示教操作

箭头按钮 [示教]按钮

66383-N7-00

参考

如果特定点胶头的特定角度全部偏移时，必须使用 VmSpec 画面的精度参数中的交错精度参数进行修正。

例如 : 1 号点胶头以 90 度进行点胶，胶点全部向 Y 方向偏移了 +0.08mm 时，必须输入从交错精度参数的 Head1 的 90 度 Y(mm)

的数值减去 0.08 后的数值。

确认焊盘的名称。

确认印刷在基板上的电路名 ( 例如 R23、U12 等 ) 是否与正式点胶信息中的图样名一致。如果图样名没有

输入，则在此输入。如果丝网印刷的焊盘名无法进入相机的视野以内，可以按箭头按钮移动相机。

 第 4 章 有效利用各种功能

 1. 中途开始运行参数 4-1

1.1 中途开始点胶 4-1

1.1.1 读入保存的数据 4-2

1.1.2 编辑完成标志 4-2

 2. 示教与跟踪 4-3

2.1 跟踪 4-3

2.2 自动跟踪功能 4-6

2.3 示教功能 4-7

2.3.1 点示教  4-7

2.3.2 光标示教  4-11

 3. 辅助编辑功能 4-15

3.1 切换至辅助编辑画面 4-15

3.2 选择范围的指定 4-16

3.3 行编辑 4-17

3.4 查找、替换 4-18

3.5 重新排列 4-19

 4. 打点站 ( 选配 ) 4-21

4.1 打点站的设置 4-21

4.1.1 自动试打点功能的设置 4-22

4.1.2 试打点位置坐标的设置 4-23

4.1.3 打点站信息的设置 4-24

4.2 基板信息的设置 4-26

 5. 高度校正功能 ( 选配 ) 4-28

5.1 激光复零 4-28

5.2 基板程序的创建方法 4-29

5.3 高度校正扩展 4-31

 6. 点胶校正的极限检查 4-35

6.1 校正量的计算 4-35

6.2 设置方法 4-36

4-1

有

效

利

用

各

种

功

能

 1.中途开始运行参数

1.1 中途开始点胶

按生产设计画面的 [ 中途开始运行 ] 按钮，打开“中途开始运行”对话框。想要继续使用在生产途中进行了复位的

数据进行点胶，或只对特定拼板或特定贴装点进行点胶时使用。此功能只对第 1 张基板有效，从第 2 张基板开始

进行通常的点胶作业。

[中途开始运行]按钮

“中途开始运行”画面

66400-N7-00
