4-1 4 有 效 利 用 各 种 功 能 1 . 中 途 开 始 运 行 参 数 1 . 1 中 途 开 始 点 胶 按 生 产 设 计 画 面 的 [ 中 途 开 始 运 行 ] 按 钮 ， 打 开 “ 中 途 开 始 运 行 ” 对 话 框 。 想 要 继 续 使 用 在 生 产 途中 进 行 了 复 位 的 数 据 进 行 点 胶 ， 或 只 对 特 定 拼 板 或 特 定 贴 装 点 进 行 点 胶 时 使 用 。…
第 4 章 有效利用各种功能
目录
1. 中途开始运行参数 4-1
1.1 中途开始点胶 4-1
1.1.1 读入保存的数据 4-2
1.1.2 编辑完成标志 4-2
2. 示教与跟踪 4-3
2.1 跟踪 4-3
2.2 自动跟踪功能 4-6
2.3 示教功能 4-7
2.3.1 点示教 4-7
2.3.2 光标示教 4-11
3. 辅助编辑功能 4-15
3.1 切换至辅助编辑画面 4-15
3.2 选择范围的指定 4-16
3.3 行编辑 4-17
3.4 查找、替换 4-18
3.5 重新排列 4-19
4. 打点站 ( 选配 ) 4-21
4.1 打点站的设置 4-21
4.1.1 自动试打点功能的设置 4-22
4.1.2 试打点位置坐标的设置 4-23
4.1.3 打点站信息的设置 4-24
4.2 基板信息的设置 4-26
5. 高度校正功能 ( 选配 ) 4-28
5.1 激光复零 4-28
5.2 基板程序的创建方法 4-29
5.3 高度校正扩展 4-31
6. 点胶校正的极限检查 4-35
6.1 校正量的计算 4-35
6.2 设置方法 4-36
4-1
4
有
效
利
用
各
种
功
能

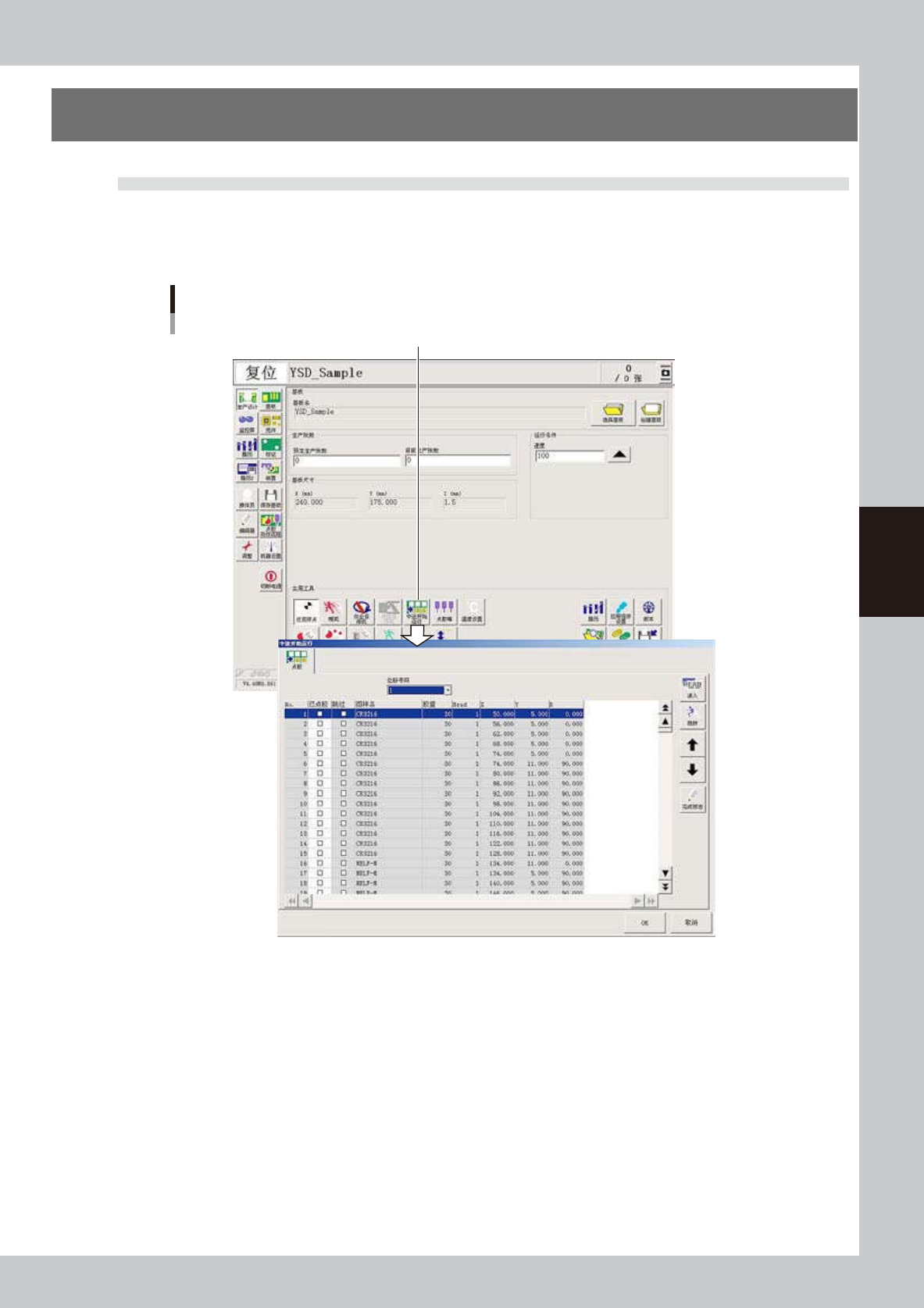

1.中途开始运行参数
1.1 中途开始点胶
按生产设计画面的 [ 中途开始运行 ] 按钮，打开“中途开始运行”对话框。想要继续使用在生产途中进行了复位的
数据进行点胶，或只对特定拼板或特定贴装点进行点胶时使用。此功能只对第 1 张基板有效，从第 2 张基板开始
进行通常的点胶作业。
[中途开始运行]按钮
“中途开始运行”画面
66400-N7-00
4-2
4
有
效
利
用
各
种
功
能

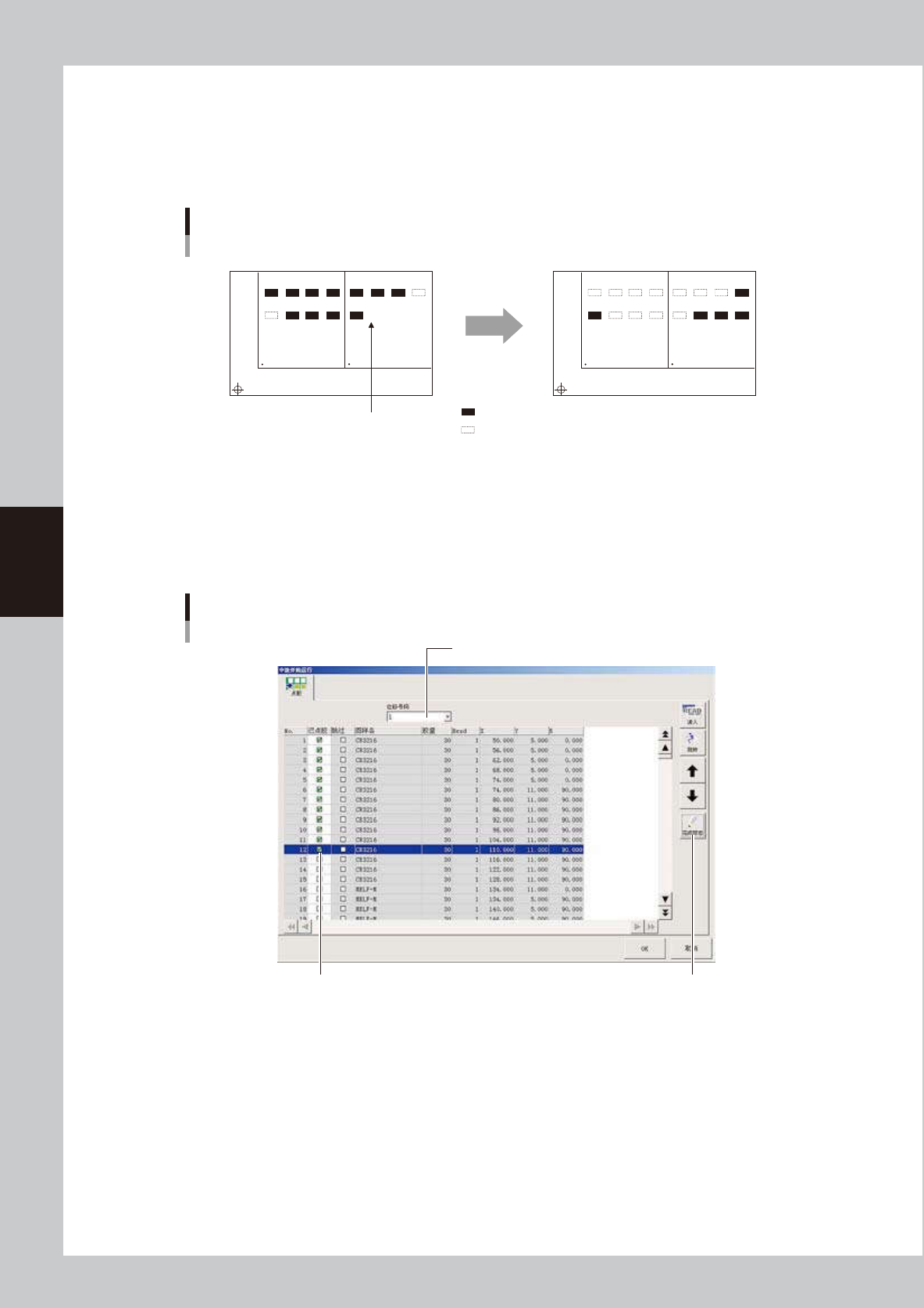

1.1.1 读入保存的数据
在自动运行过程中只要进行了复位，复位时的即时状态会自动被保存。按“中途开始运行”对话框中的 [ 读入 ] 按
钮，可以读入中断时的信息。重新开始自动运行时，可以从停机时的状态开始继续进行点胶。此外，相关的错误
信息也会同时被保存，因此也可以对因某种原因未进行点胶的数据进行点胶。
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
读入保存的数据后，重新开始自动运行
重新开始点胶
：点胶
：未点胶
复位
No.1拼板No.2拼板 No.1拼板No.2拼板
65400-N7-00
1.1.2 编辑完成标志
通过指定贴装号码，可以只对特定点进行点胶。此外，在点胶途中进行了停机、复位操作时，可以在按 [ 读入 ] 按
钮读入数据之后，用 [ 完成标志 ] 按钮对各个点胶点是否“已点胶”进行修改。但，此功能只对第 1 张基板有效，
从第 2 张基板开始进行通常的点胶作业。
[完成标志]按钮
编辑完成标志
“位移号码”下拉框
已点胶标志
66401-N7-00
