4-2 4 有 效 利 用 各 种 功 能 1 . 1 . 1 读 入 保 存 的 数 据 在 自 动 运 行 过 程 中 只 要 进 行 了 复 位 , 复 位 时 的 即 时 状 态 会 自 动 被 保 存 。 按 “ 中 途 开 始 运 行 ” 对 话 框 中 的 [ 读 入 ] 按 钮 , 可 以 读 入 中 断 时 的 信 息 。 重 新 开 始 自 动 运 行 时 , 可 以 从 停 机 时 的 状 态 开 始 继 续 …

4-1
4
有
效
利
用
各
种
功
能
1.中途开始运行参数
1.1 中途开始点胶
按生产设计画面的 [ 中途开始运行 ] 按钮,打开“中途开始运行”对话框。想要继续使用在生产途中进行了复位的
数据进行点胶,或只对特定拼板或特定贴装点进行点胶时使用。此功能只对第 1 张基板有效,从第 2 张基板开始
进行通常的点胶作业。
[中途开始运行]按钮
“中途开始运行”画面
66400-N7-00

4-2
4
有
效
利
用
各
种
功
能
1.1.1 读入保存的数据
在自动运行过程中只要进行了复位,复位时的即时状态会自动被保存。按“中途开始运行”对话框中的 [ 读入 ] 按
钮,可以读入中断时的信息。重新开始自动运行时,可以从停机时的状态开始继续进行点胶。此外,相关的错误
信息也会同时被保存,因此也可以对因某种原因未进行点胶的数据进行点胶。
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
2
6
3
7
4
8
读入保存的数据后,重新开始自动运行
重新开始点胶
:点胶
:未点胶
复位
No.1拼板No.2拼板 No.1拼板No.2拼板
65400-N7-00
1.1.2 编辑完成标志
通过指定贴装号码,可以只对特定点进行点胶。此外,在点胶途中进行了停机、复位操作时,可以在按 [ 读入 ] 按
钮读入数据之后,用 [ 完成标志 ] 按钮对各个点胶点是否“已点胶”进行修改。但,此功能只对第 1 张基板有效,
从第 2 张基板开始进行通常的点胶作业。
[完成标志]按钮
编辑完成标志
“位移号码”下拉框
已点胶标志
66401-N7-00

4-3
4
有
效
利
用
各
种
功
能

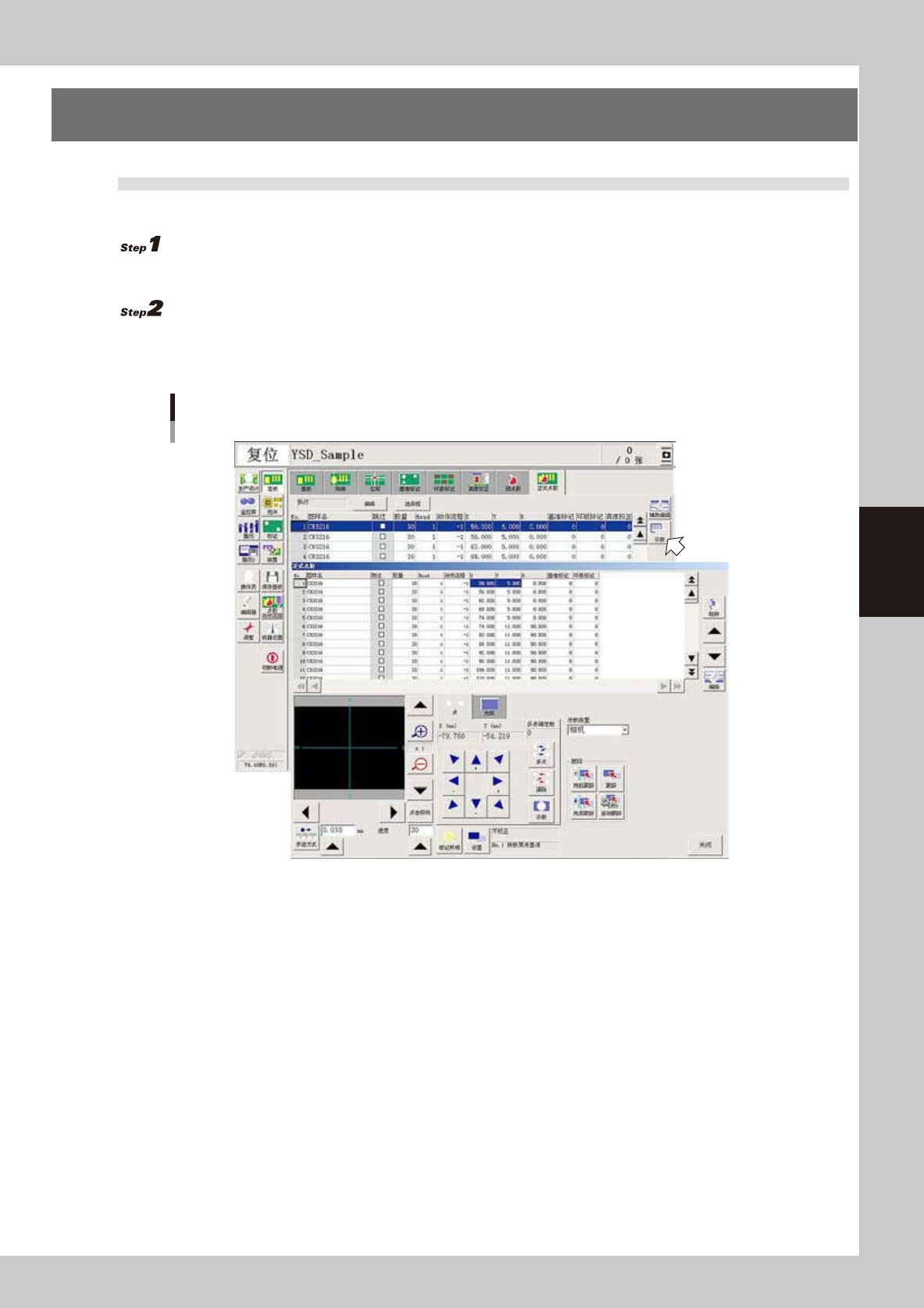

2.示教与跟踪
2.1 跟踪
跟踪功能,是使相机、点胶头等示教装置自动移至目的位置的功能。主要用于确认已输入的 X、Y 坐标。
固定基板。
操作 [ 装置 ]-“传送装置”画面的 [ 传送宽度 ] 按钮,固定基板。
按 [ 示教 ] 按钮,打开示教画面。
在基板信息的“贴装”、“位移”、“基准标记”、“坏板标记”、“高度校正”、“点胶位置校正”、“预点胶”、
“正式点胶”选项卡画面有 [ 示教 ] 按钮。按 [ 示教 ] 按钮,打开示教画面。
打开示教画面
66402-N7-00
