按 [ 示教 ] 按钮，进行示教。
示教的输入方法有“单点输入”和“多点输入”。
1. 单点输入
将点胶头移至目标位置，用监控屏确认目标位置。将画面的十字准线的交点对准目标物的中心，
按 [ 示教 ] 按钮，在 Step3 中所选数据的坐标值由示教自动输入。
示教
单点输入
目标位置
中心坐标值（X,Y）
基板原点
65401-N7-00
1. 多点输入
多点输入方法有下述两种。
输入方法 1
将示教装置移至 1 的第 1 点，与监控屏中心位置对准，按 [ 多点 ] 按钮。然后，再将示教装置移至 2
的第 2 点，按 [ 示教 ] 按钮。“多点确定数”变为“2”。按 [ 示教 ] 按钮时，在 Step3 中所选数据的坐
标值 XY 自动变为连接 2 点的中心坐标值 XY。
示教
多点输入
中心坐标值（X,Y）
基板原点
第1点
第2点
1
2
65402-N7-00
4-10
4
有
效
利
用
各
种
功
能

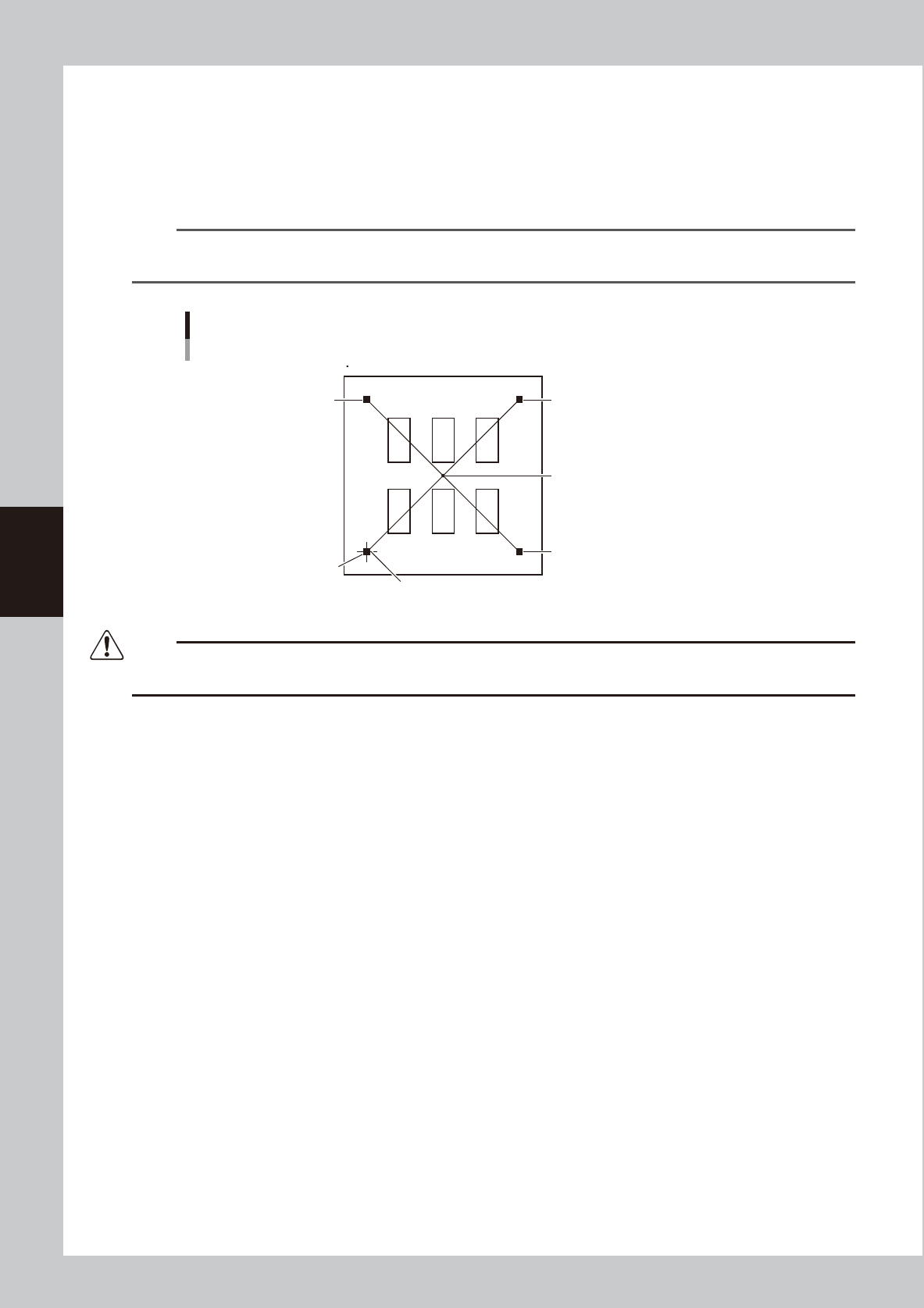

输入方法 2
使用监控屏右下方的 [ 点击移动 ] 按钮和 [ 多点 ] 按钮。但，监控屏中必须显示所有需要示教的点标记。
将示教装置移至 1 的第 1 点。按 [ 点击移动 ] 按钮，将十字光标与 1 对准后，按 [ 多点 ] 按钮。然后，
再将十字光标与 2 对准后，按 [ 多点 ] 按钮。3、4 与前述同一方法进行示教。点击最后 1 点后，按 [ 示
教 ] 按钮。由此确定示教的点位置。如果对 4 个位置进行点示教，则多点确定数变为“4”。坐标值由
示教自动输入 4 点的中心坐标值。
参考
按 [ 点击移动 ] 按钮，将光标移至画面中心，箭头光标变为十字光标。将十字光标与目标物的标记对准后按鼠标按钮，相机移动，
目标物的标记部分移至画面的中心。
示教
多点输入
第3点
第2点
第4点
第1点
中心坐标值（X,Y）
监控屏画面
十字光标
4 3
1
2
65403-N7-00
注意
弄错示教点时，按 [ 清除 ] 按钮。每按 1 次，退后 1 个示教点。但，按 [ 示教 ] 按钮后，坐标值即被确定。确定之后，即使按 [ 清除 ]
按钮，点位置也不会再退后返回前一示教点。必须从头开始重新进行点示教。
4-11
4
有
效
利
用
各
种
功
能
2.3.2 光标示教
光标示教指在视觉监控屏上显示任意大小的示教视窗，求其中心位置的方法。一般在求取比通常示教更准确的
坐标时使用。但是如果整个对象标记或焊盘无法全部显示在视觉监控屏内时，无法使用。
打开光标示教画面。
按“光标”选项卡，打开光标示教画面。
固定基板。
将基板固定在传送轨上。
设置示教条件。
设置“示教装置”、“速度”、“基准标记校正”。有关条件的设置，参考本章前述“2.1跟踪功能”。
选择想要进行示教的数据行。
光标示教
选择想要进行示教的数据行
66410-N7-00
将相机移至目标位置。
按“点”选项卡，返回点示教画面，使用箭头按钮，将在 Step3 中设置的示教装置移至目标位置。此时，
务必确认身体的任何一部分没有进入示教装置的可动范围内。
调节标记照明。
如果监控屏上没有显示目标物，按 [ 标记照明 ] 按钮。
外圈照明级别与内圈照明级别为 OFF 或 0 时，改为 +4，确认监控屏上显示的目标物或标记。
同轴照明设置为 0。
