4.2 基板信息的设置
在各基板信息中设置使用打点站。
设置自动试打点。
1. 打开基板程序。
2. 按基板画面的“基板”选项卡。
3. 设置“T. 自动试打点”项目。

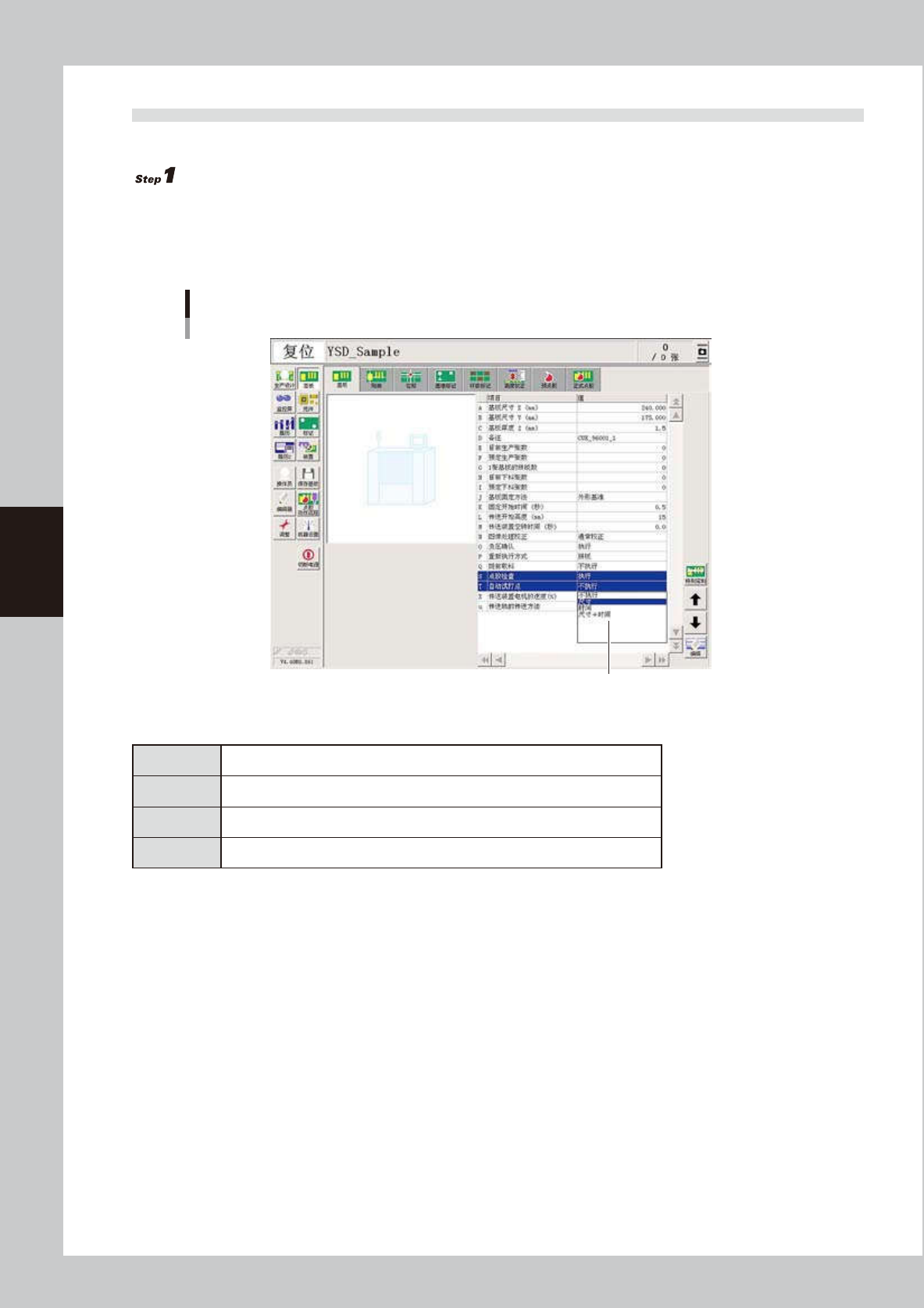

设置基板信息的“自动试打点”
设置自动试打点
66425-N7-00
■ 自动试打点的选项
不执行 不使用自动试打点。
尺寸 要点的胶点尺寸差超过所设置的尺寸时，点胶头自动进行试打点。
时间 点胶头不点胶的时间超过了设置的时间时，自动进行试打点。
尺寸＋时间 达到所设置的尺寸或时间中的任意 1 个条件时，点胶头自动进行试打点。
4-27
4
有
效
利
用
各
种
功
能
设置预点胶的位置。
1. 按基板画面的“预点胶”选项卡。
2. 按 [ 编辑 ] 按钮。

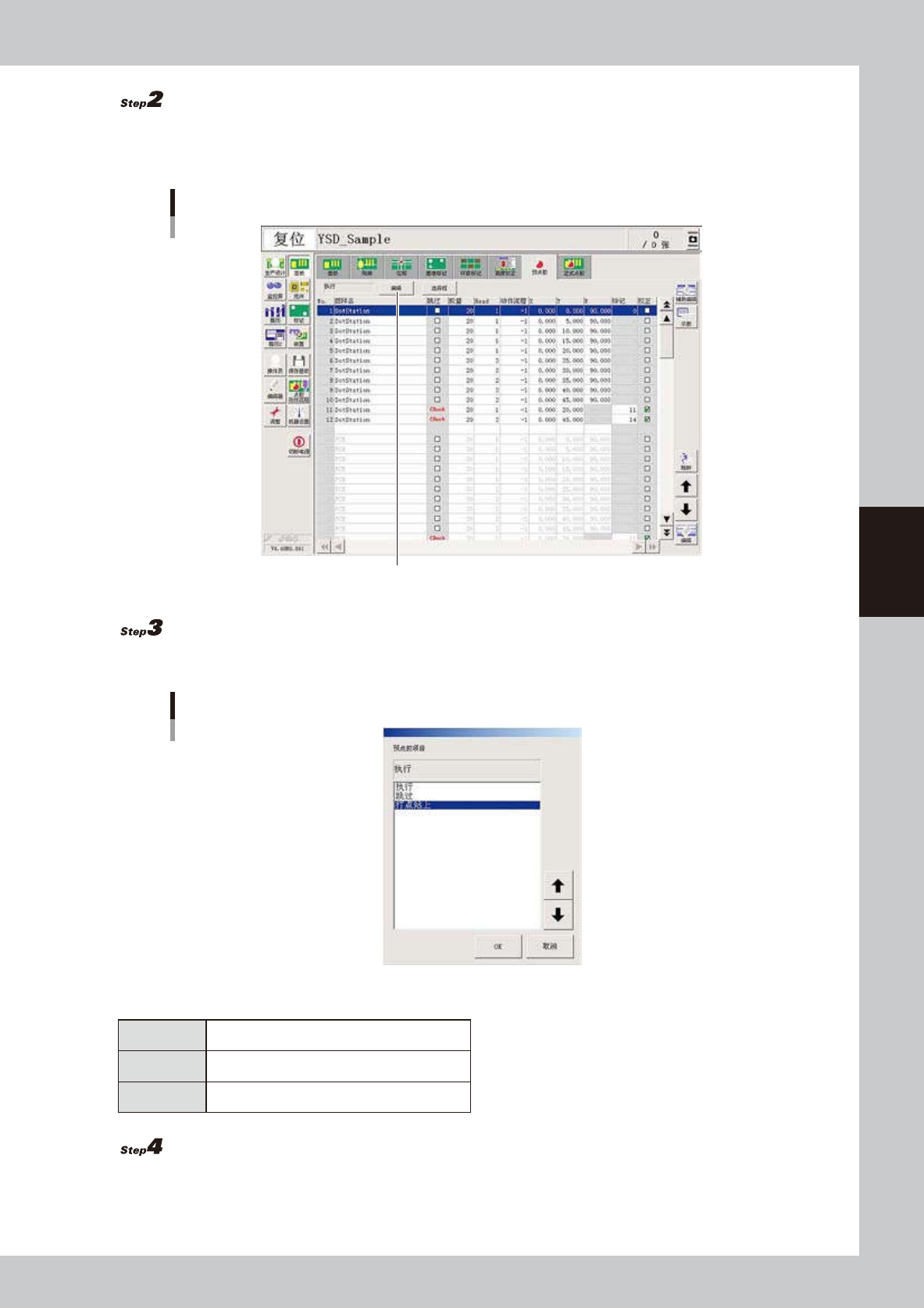

预点胶信息
按[编辑]按钮
66426-N7-00
设置预点胶项目。
选择项目，按 [OK] 按钮。
预点胶项目画面
66427-N7-00
■ 预点胶的选项
执行 在基板上进行预点胶。
跳过 不进行预点胶。
打点站上 在打点站上进行预点胶。
设置预点胶的坐标。
选择了执行时，必须输入以基板原点为基准的坐标数据。
选择了打点站上时，必须以本章前述“4.1.2试打点位置坐标的设置”中输入的打点基准坐标为原点输入。
此时，务必注意不要使输入的坐标超出专用纸的范围。
4-28
4
有
效
利
用
各
种
功
能
5.高度校正功能 ( 选配 )
作为可选配置，本点胶机可以使用激光高度传感器进行高度校正。高度校正主要是校正以基板面为基准的点胶高
度与贴装高度。一般，与触摸式传感器配套使用校正点胶嘴的高度。
5.1 激光复零
激光高度传感器通过在指定的位置进行零点复位进行复零。按生产设计画面实用工具分组框内的 [ 激光复零 ] 按钮，
激光高度传感器会移至零点坐标位置完成复零。
进行生产准备时，如果更换了点胶嘴或重新接通了点胶机的电源，必须先测量点胶嘴的高度。按生产设计画面的 [ 点
胶嘴高度测量 ] 按钮，点胶嘴会触碰触摸式传感器，由触摸式传感器测量点胶嘴的高度。

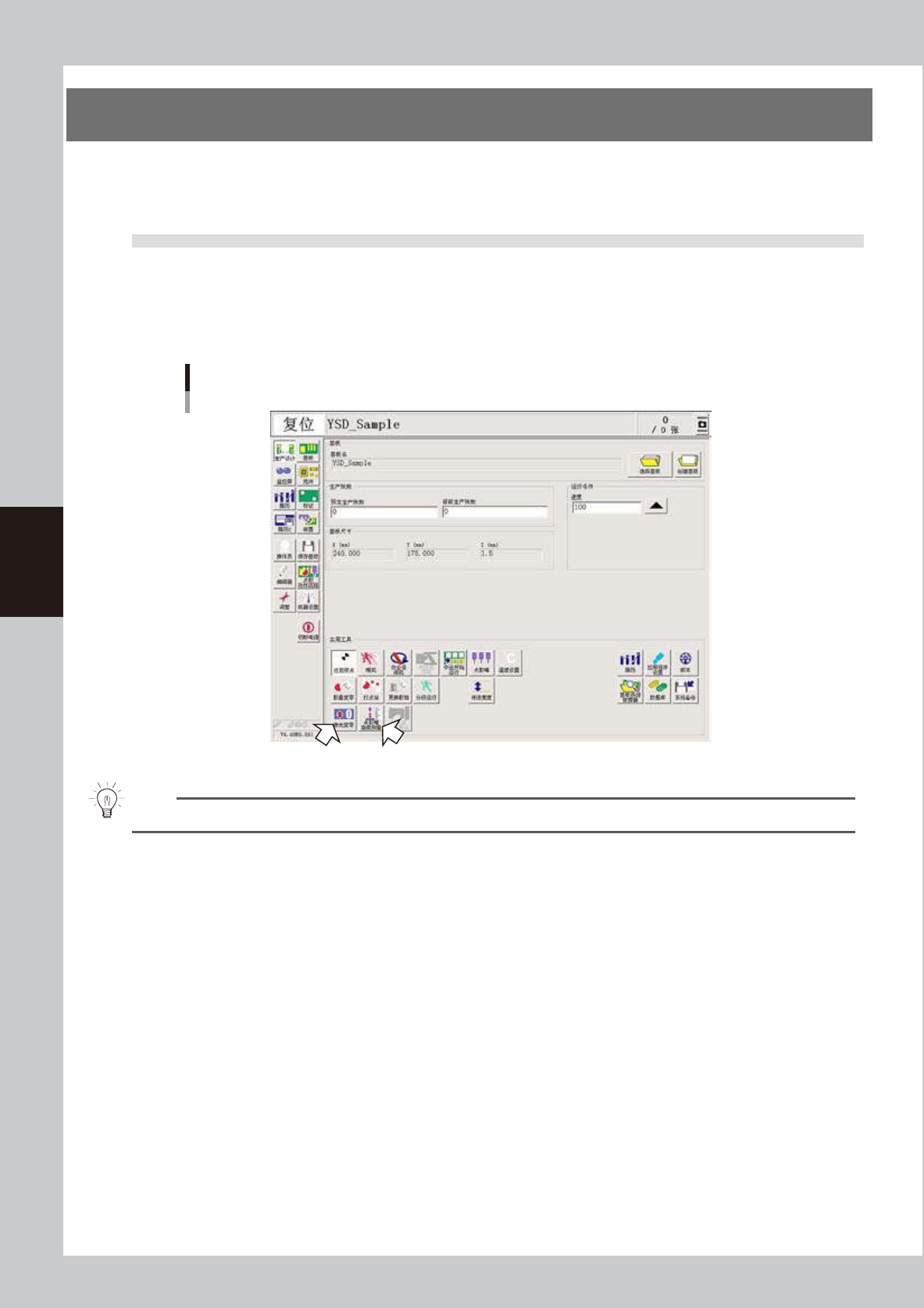

激光复零
66428-N7-00
要点
选择的基板程序是使用激光高度传感器的程序时，如果不先进行激光复零就直接开始自动运行，会显示错误提示。
