2.2.2 拼板位移的还原
下面，介绍将已扩展的位移信息恢复原状的方法。
注意
该操作只有在扩展拼板位移时，选择了“扩展 ( 有参考数据 )”后才可以进行。
从“拼板位移”中选择“拼板还原”。
从“工具 (T)”菜单的“拼板位移 (B)”中选择“拼板还原 (R)”。
确认将被更改的内容。
显示“拼板扩展还原”对话框，确认内容后，点击 [ 是 ] 按钮。
按 [ 确定 ] 按钮。
拼板位移被还原后，显示确认对话框，按 [ 确定 ] 按钮。
拼板位移
拼板还原
Step2
Step3
66521-N7-00
确认还原状态。
确认数据是否已还原到被扩展之前的数据了。
拼板位移扩展
拼板还原例
还原至扩展前的数据
66522-N7-00
保存基板程序。
5-21
5
基
板
程
序
的
编
辑
3.操作基板文件
使用编辑器将 VIOS 基板程序转换为 YGX 基板程序，或将 YGX 基板程序转换为 VIOS 基板程序。
3.1 将 VIOS 保存为 YGX
打开 VIOS 基板程序。
1. 选择“文件 (F)”菜单中的“打开基板程序 (O)”命令或按工具栏的 [ 打开基板程序 ] 按钮，
显示选择基板的画面。
2. 将“文件种类”设置为“VIOS”。
3. 按 [ 文件夹 ] 按钮，选择想要转换的基板程序所在的文件夹 (No.1 文件夹 )。
4. 基板程序显示后，选择想要转换的基板程序并按 [ 选择 ] 按钮。
打开基板程序
打开VIOS基板程序
选择VIOS 选择想要转换的基板程序
66523-N7-00
5-22
5
基
板
程
序
的
编
辑
作为 YGX 基板程序保存。
1. 从“文件 (F)”菜单中选择“将基板程序另存为 (A)”，显示保存基板的画面。
2. 将“文件种类”设置为“YGX(*.ygx)”，在“数据名”输入框中输入文件名。
3. 确认保存位置。如果想要更改保存位置，按 [ 文件夹 ] 按钮，选择保存位置 (No.1 文件夹 )。
4. 按 [ 保存 ] 按钮。
注意
VIOS 数据中缺少部分信息，因为这部分信息 VIOS 格式无法保存。转换为 YGX 格式后必须设置这些参数。

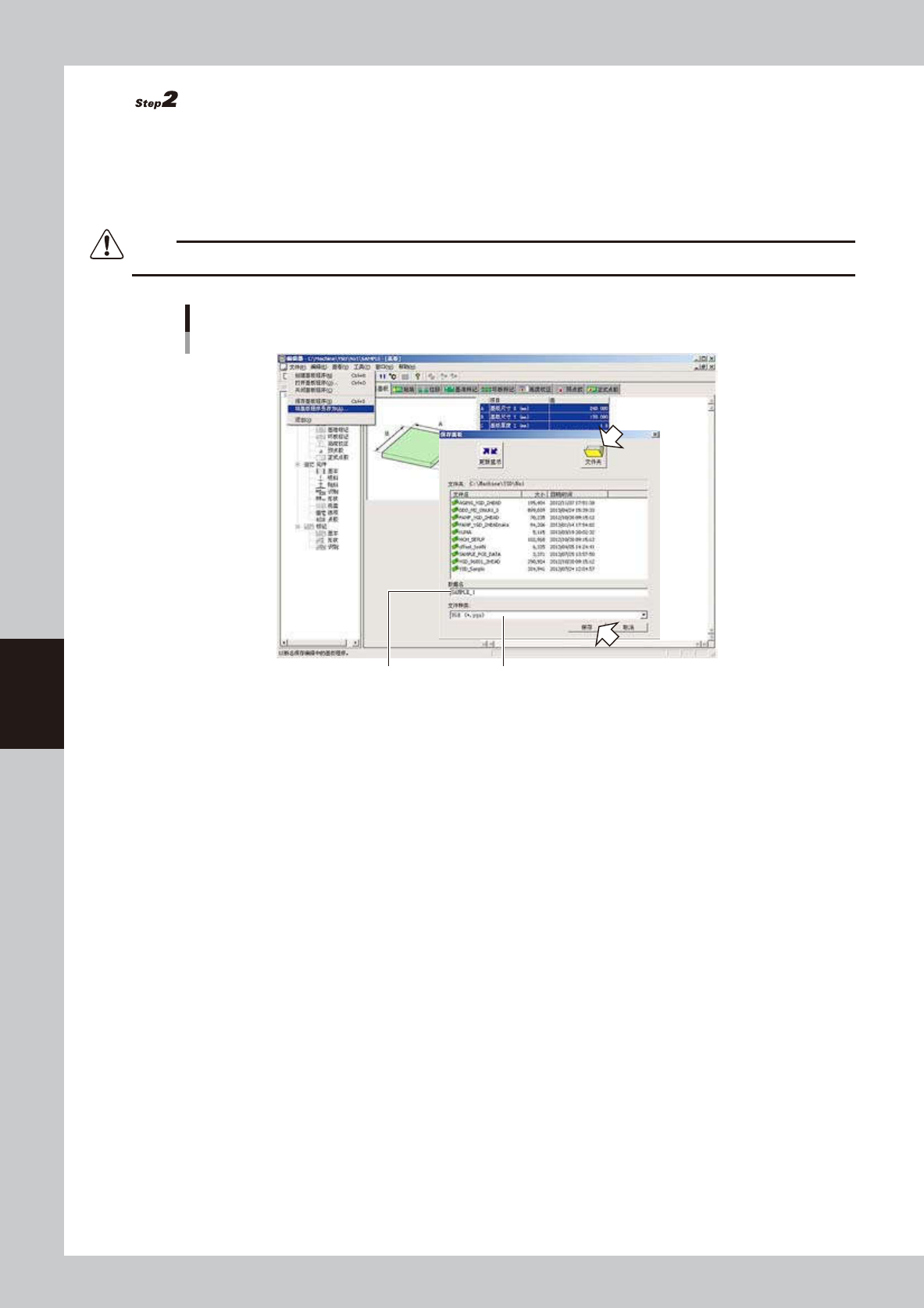

输入想要登录的文件名 选择YGX(*.ygx)
保存为YGX基板程序
66524-N7-00
