第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 确认传送装置传感器的状态、动作 3-1
1.2 基板夹固状态、动作的确认 3-2
1.2.1 基板夹固状态的确认 3-2
1.2.2 基板夹固动作的确认 3-2
2. 每月 3-3
2.1 X、Y 轴的清洁与加油 3-4
2.1.1 X 轴滚珠丝杆的清洁与加油 3-4
2.1.2 X 轴导轨的清洁与加油 3-5
2.1.3 Y 轴滚珠丝杆的清洁与加油 3-6
2.1.4 Y 轴导轨的清洁与加油 3-7
3. 6 个月 3-8
3.1 底座部过滤网的清洁 3-8
4. 1 年 3-9
4.1 W 轴的清洁与加油 3-9
4.1.1 W 轴滚珠丝杆的清洁与加油 3-9
4.1.2 W 轴导轨的清洁与加油 3-9
4.2 Z 轴的清洁与加油 3-10
4.2.1 Z 轴滚珠丝杆、导轨的清洁与加油 3-10
4.3 顶板 (PU) 轴的清洁与加油 3-11
4.3.1 PU 轴滚珠丝杆、滚珠导杆的清洁与加油 3-11
4.4 基板传送部的点检 3-12
4.4.1 传送带的点检与清洁 3-12
4.4.2 传送带的更换 3-13
4.5 6 角花键轴的清洁与加油 3-14
4.6 气雾过滤器的点检与清洁 3-15
4.6.1 过滤杯的清洁 3-15
4.6.2 空气滤芯与油雾滤芯的清洁 3-16
3-1
3
定
期
保
养
项
目
1.每周
1.1 确认传送装置传感器的状态、动作
本机传送装置使用穿透型光纤传感器。调节传送宽度之后，必须确认传感器是否正常感应。

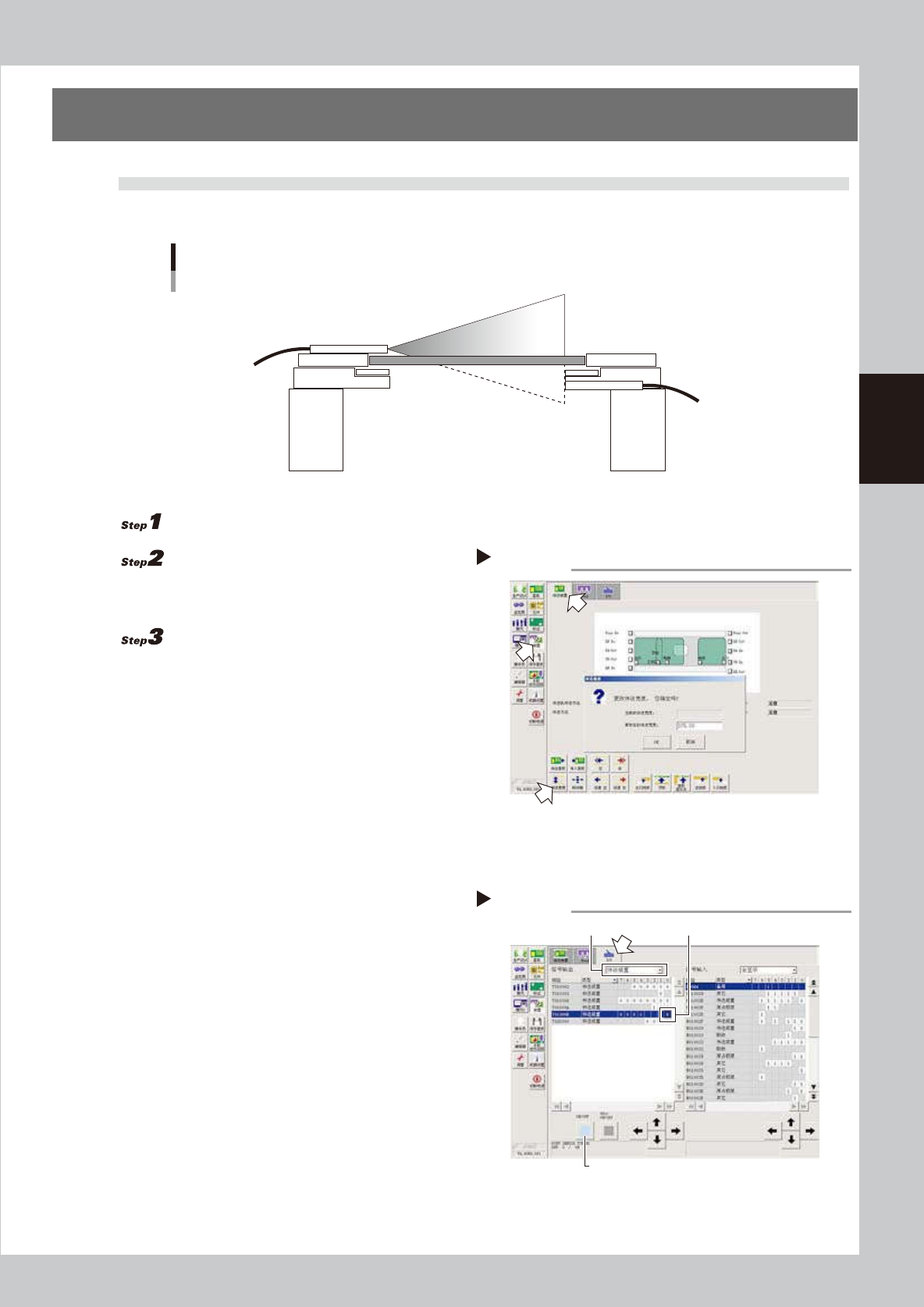

确认传送装置传感器的状态、动作
发射光
接受光
55300-N7-00
选择装置画面的“传送装置”选项卡。
按 [ 传送宽度 ] 按钮，更改传送宽度。
显示更改传送宽度的对话框后，输入传送宽度，
按 [OK] 按钮。传送宽度变为指定的宽度。
确认是否出错。
更改传送宽度时，如果没有显示错误警告，表示传
送装置传感器可以正常感应。确认作业到此结束。
如果显示了错误警告，必须按照下列步骤调节传感
器。
56300-N7-00
■ 传送装置传感器的调节方法
如果更改传送宽度时发生了错误，必须确认传感器的信
号输出状态。
1.打开 [ 装置 ]-“I/O”选项卡。
2.从信号输出下拉框选择“传送装置”。
3.选择“CONVSENSORTUNING”(T01000E,0)
4.按 [ON/OFF] 按钮，切换 0(OFF) → 1(ON) → 0(OFF)，进
行调节。
5.再次按 [ 传送宽度 ] 按钮，更改传送宽度，如果不再显
示错误警告，表示传感器正常。
56301-N7-00
传送装置传感器的确认
Step 1-2
传送装置传感器的调节
2
3
4
Step 3
3-2
3
定
期
保
养
项
目
1.2 基板夹固状态、动作的确认
1.2.1 基板夹固状态的确认
按照下列项目，确认基板的夹固状态。
1.夹固后，基板无松动。
2.夹固后，基板压板和基板之间无间隙。
3.夹固后，传送轨面和基板面无高低之差。
4.基板固定夹组件动作顺畅。
1.2.2 基板夹固动作的确认
选择装置画面的“传送装置”选项卡。
按 [ 传送宽度 ] 按钮，输入基板宽度。
显示更改传送宽度的对话框后，输入传送宽度，
按 [OK] 按钮。传送宽度变为指定的宽度。
输入基板厚度。
按 [ 顶板 ] 按钮，显示指定基板厚度的对话框。
在“厚度”输入框中输入基板厚度之后，按 [OK]
按钮。
按 [ 基板固定夹 ] 按钮，夹固基板。
再次按 [ 基板固定夹 ] 按钮，松开基板。
56302-N7-00
反复进行“Step4、5”的基板夹固、松开动作，确认
是否稳定。
确认动作
Step 2-5
Step2
Step3
Step4、Step5
