2.1.4 Y 轴导轨的清洁与加油
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
擦拭导轨。
1. 将点胶头移至一端之后，用无尘纸 ( 清洁室用 )
等擦去导轨的脏污润滑油和尘屑。
2. 再将点胶头移至另一端后，擦拭导轨的另一端。
55309-N7-00
注意
仔细擦拭包括移动沟槽部在内的导轨全杆，并确认没有尘屑
残留。
加润滑油。
用润滑油枪将指定的润滑油 (NSL) 从 Y 轴导轨用的
润滑油注油嘴注入。
润滑油注油嘴在 Y 轴各导轨的滑块前后 ( 共 4 个 )。
插入润滑油枪嘴时，必须顺着润滑油注油嘴的朝向
插入。
55310-N7-00
注意
Y 轴导轨用润滑油注油嘴为斜口形，必须顺着注油嘴的朝向笔
直插入润滑油枪嘴。如果插入角度有偏差，可能会导致注油
嘴破损或松动脱落。务必小心插入。
擦去多余的润滑油。
用手移动点胶头数次之后，擦去多余的润滑油。
擦拭Y轴的导轨
Step 2
无尘纸
移动沟槽部
给Y轴的导轨加油
Step 3
Y轴导轨用注油嘴
Y轴导轨用注油嘴
润滑油枪
(标准枪嘴)
3-8
3
定
期
保
养
项
目
3.6 个月

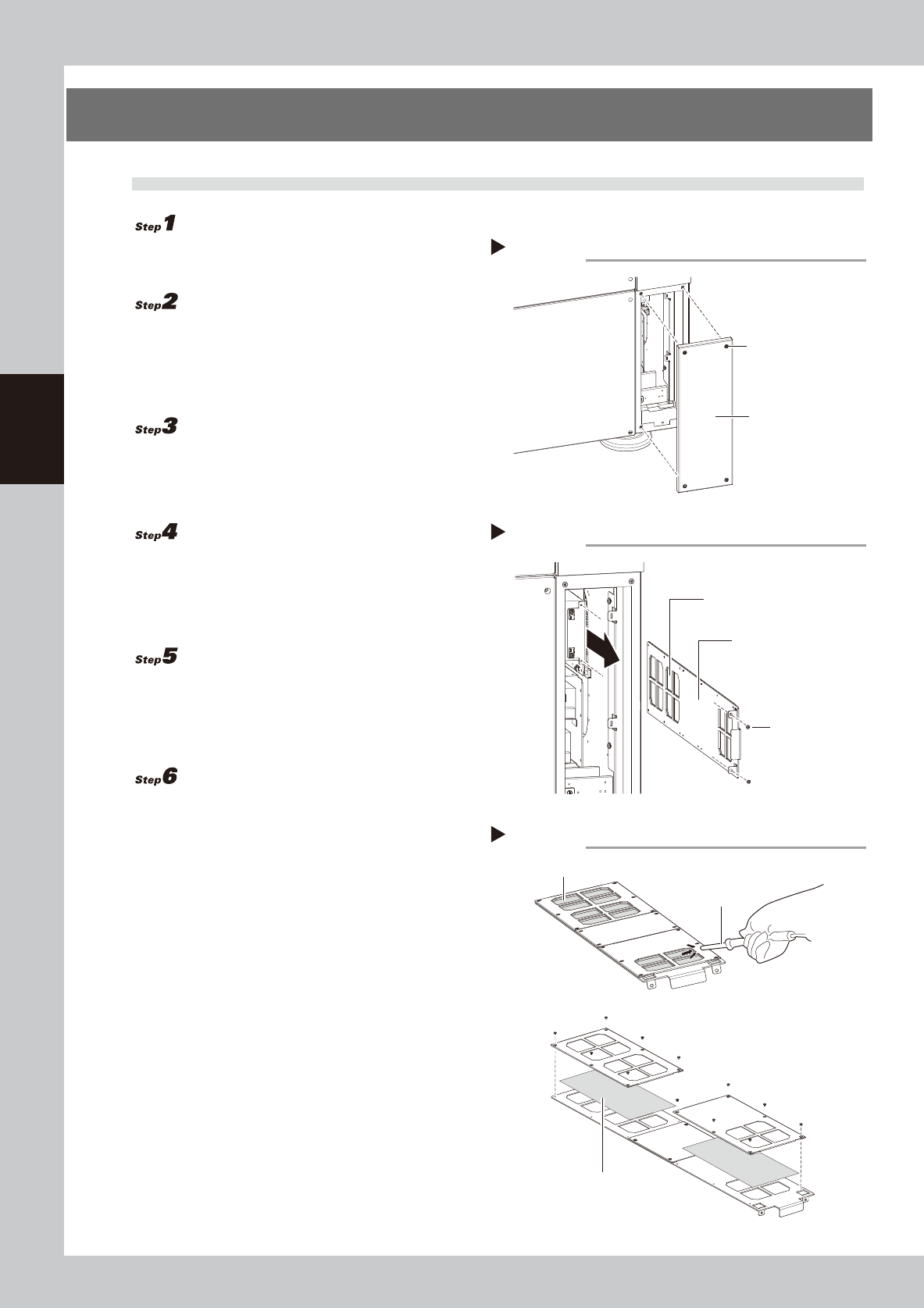

3.1 底座部过滤网的清洁
关闭点胶机的电源。
退出软件程序，将点胶机的电源主控开关旋至
OFF。
拆卸盖板。
1. 面向点胶机背面，用十字螺丝刀拆下右侧盖板
的固定螺钉。
2. 取下盖板。
55311-N7-00
拆卸过滤网组件。
1. 用十字螺丝刀拆下固定过滤网组件的 2 颗螺钉。
2. 抽出过滤网组件。
55312-N7-00
清洁过滤网组件。
1. 用吸尘工具 ( 选购件 ) 或小型吸尘器吸取过滤
网上积存的灰尘。
2. 如果过滤网没有破损，清洁之后，进入 Step6。
55313-N7-00
更换过滤网。
如果过滤网上的脏污无法完全清除，或过滤网已破
损，必须换上新的过滤网。
如右图所示，用十字螺丝刀拆下过滤网夹板的螺钉，
换上新的过滤网。
将过滤网组件装回原位。
按照 Step2 〜 Step3 的相反步骤安装过滤网组件。
拆卸盖板
Step 2
背面右侧盖板
盖板固定螺钉
拆卸过滤网组件
Step 3
过滤网
过滤网组件
固定螺钉
清洁、更换过滤网
Step 4, 5
过滤网
更换过滤网时
吸尘工具(选购件)
或小型吸尘器
过滤网
3-9
3
定
期
保
养
项
目
4.1 年
4.1 W 轴的清洁与加油
4.1.1 W 轴滚珠丝杆的清洁与加油
将传送宽度调至最大宽度。
按生产设计画面的 [ 传送宽度 ] 按钮，选择“最大
宽度”之后，按 [OK] 按钮。
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
擦拭滚珠丝杆。
用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆上的脏污润
滑油和尘屑。
55314-N7-00
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚珠丝
杆的表面与螺旋沟槽部。
4.1.2 W 轴导轨的清洁与加油
将传送宽度调至最大宽度。
按生产设计画面的 [ 传送宽度 ] 按钮，选择“最大
宽度”之后，按 [OK] 按钮。
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
擦拭导轨。
用无尘纸 ( 清洁室用 ) 等擦去导轨上的脏污润滑油
和尘屑。
55315-N7-00
注意
仔细擦拭包括移动沟槽部在内的导轨全杆，并确认没有尘屑
残留。
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导轨的
表面与移动沟槽部。
擦拭W轴的滚珠丝杆
Step 3
无尘纸
擦拭W轴的导轨
Step 3
无尘纸
移动沟槽部
