3-15 3 定 期 保 养 项 目 4 . 6 气 雾 过 滤 器 的 点 检 与 清 洁 本 点 胶 机 装 有 空 气 过 滤 器 与 油 雾 过 滤 器 ， 以 防 止 空 气 压 缩 机 内 的 油 、 水 、 不 纯 物 等 进 入 机 器 内 部 。 下 面 ， 介 绍 这 些 过 滤 器 的 点 检 、 清 洁 与 滤 芯 的 更 换 方 法 。 注意 为了保障作业安全，务必先拆下空气连接器。 拆卸时，切勿…
3-14
3
定
期
保
养
项
目

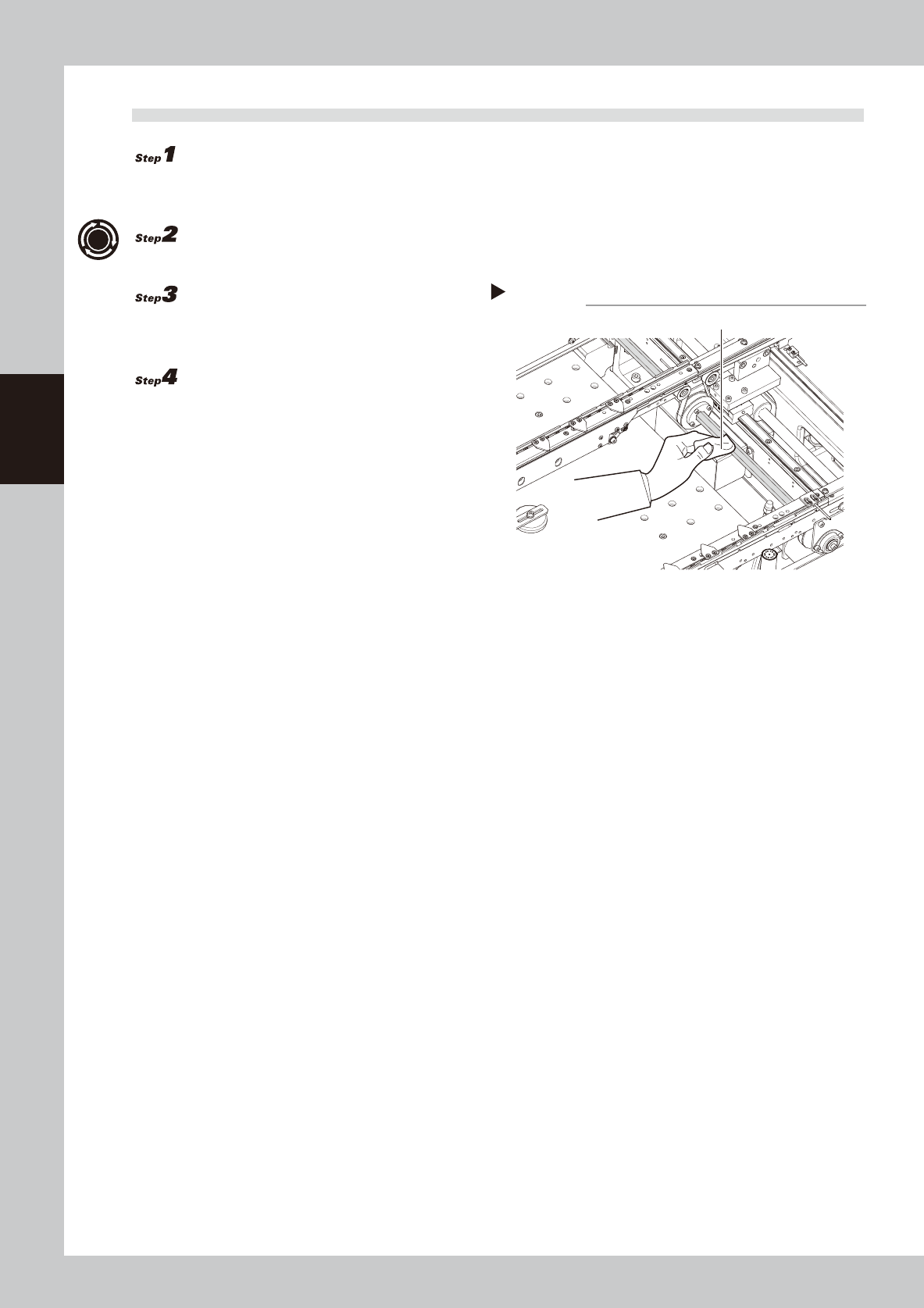

4.5 6 角花键轴的清洁与加油
将传送宽度调至最大。
按生产设计画面的 [ 传送宽度 ] 按钮，选择最大宽
度后，按 [OK] 按钮。
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
擦拭 6 角花键轴。
用无尘纸擦去 6 角花键轴上的脏污润滑油与尘屑。
553525-N7-00
涂抹润滑油。
用手指在 6 角花键轴表面均匀地涂抹薄薄的一层润
滑油。
清洁6角花键轴
Step 3
无尘纸
3-15
3
定
期
保
养
项
目
4.6 气雾过滤器的点检与清洁
本点胶机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。
注意
为了保障作业安全，务必先拆下空气连接器。
拆卸时，切勿使油、水、不纯物等飞溅出来。此外，拆卸空气连接器时会发出很大的排气声，务必注意安全。
■需准备的用品
中性清洁剂
喷气工具 ( 选购件 )
无尘纸
注意
喷气时，务必佩戴防护眼镜与防护口罩，因为喷出的气体可能会吹到面部。
4.6.1 过滤杯的清洁
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下列步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，排水阀会自动排出。建议预先在排水阀下端安装好排水管。
拆卸过滤杯。
边按过滤杯的按钮，边向左转动，并向下拔出过滤
杯。拆下的过滤杯为双层结构，需清洁的是里侧的
透明过滤杯。
55326-N7-00
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
安装过滤杯。
1. 将过滤杯的按钮对准拆下时的位置后，将过滤
杯向上推。
2. 再向右转动过滤杯，直至听到“咔嚓”声响即可。
安装空气连接器。
连接空气连接器后，确认没有漏气。
拆卸过滤杯
Step 2
过滤杯
空气连接器的
连接部
按钮
空气过滤器
油雾过滤器
3-16
3
定
期
保
养
项
目
4.6.2 空气滤芯与油雾滤芯的清洁
取出过滤杯。
参照前述“过滤杯的清洁”。
取出滤芯。
向右图所示方向旋松滤芯后取出。
55327-N7-00
清洁滤芯的脏污。
用喷气工具吹除滤芯的脏污。
要点
脏污严重无法除去时，必须换上新的滤芯。
安装滤芯。
将滤芯装回原位。
安装过滤杯。
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
拆卸滤芯
Step 2
油雾滤芯
(MISTFILTERELEMENT)
空气滤芯
(FILTERELEMENT)
