1.余量检测传感器
余量检测传感器检测到胶筒内的贴片胶用完时会报警提示。余量检测传感器分为传感器部与放大器部，传感器部
在靠近点胶嘴插入部的位置，放大器部在点胶头部的上侧。切换了贴片胶的种类或更换了余量检测传感器之后，
必须对余量检测传感器进行调整。
注意
开始调整之前，需准备空胶筒与装满贴片胶的胶筒。只使用空胶筒，调整会不准确。

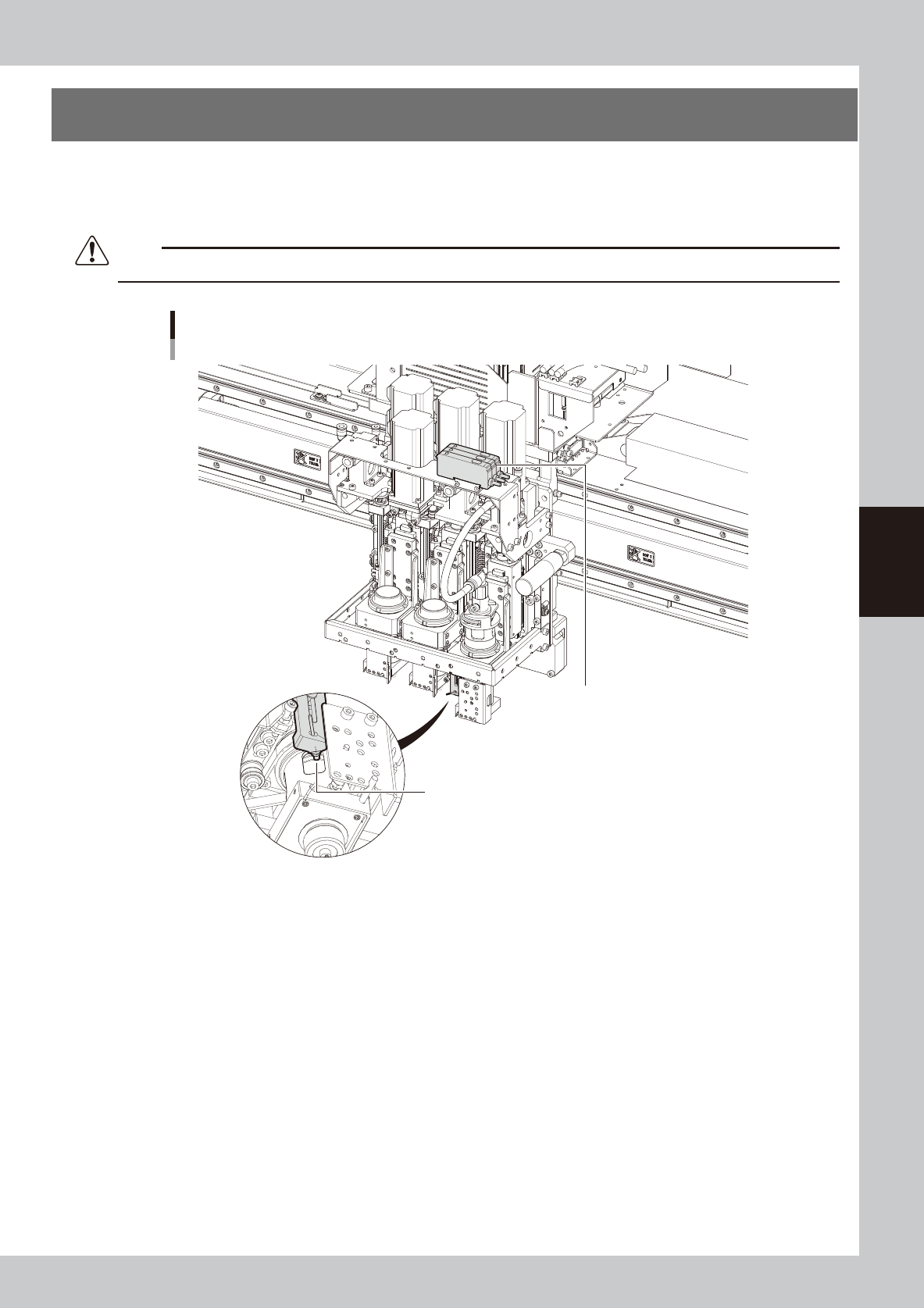

余量检测传感器
传感器放大器部
传感器部
55400-N7-00
4-2
4
选
配
部
的
保
养
1.1 余量检测传感器的调整方法
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
确认放大器的信号输出设置。
将放大器的输出切换开关设置为“L_ON”，使余量
检测传感器检测到胶筒的反光时为 ON。
55401-N7-00
调整无贴片胶状态时的感应级别。
1. 将空胶筒安装在点胶头部。
2. 确认传感器的光轴在空胶筒内活塞上方 5mm 左
右的位置。
要点
安装胶筒的筒架有 4 个开口部。根据需要转动 R 轴，使其中
一个开口部对准传感器。
需要调节传感器的高度时，可以拧松传感器架的两根固定螺
栓，将传感器向上或向下移动。
3. 按放大器的 SET 按钮，确认调谐指示灯已亮灯。
55402-N7-00
调整装满贴片胶时的感应级别。
1. 将装满贴片胶的胶筒安装在点胶头部。
注意
如果胶筒上贴有较大的标签时，必须将该标签揭下一半之后
再安装。因为余量检测传感器可能会被遮挡而无法检测。
2. 确认传感器的光轴正好射在胶筒上。
安装胶筒的筒架有 4 个开口部。根据需要转动
R 轴，使其中一个开口部对准传感器。
3. 按放大器的 SET 按钮，确认调谐指示灯已熄灯。
余量检测传感器的放大器
Step 2
SET按钮
调谐指示灯(橙色)
输出切换开关
安装胶筒
Step 3, 4
Step 3
空胶筒
Step 4
装满了贴片胶的胶筒
4-3
4
选
配
部
的
保
养
确认传感器的显示。
1. 打 [ 装置 ]-“I/O”画面。
2. 使空胶筒内的活塞部分围绕传感器光轴上下移
动，确认 I/O 画面的信号是否如下进行切换。
1 号点胶头 ：N130101
2 号点胶头 ：N130102
3 号点胶头 ：N130103
检出时 ( 有胶状态 ) ：1
未检出时 ( 无胶状态 ) ：0
56400-N7-00
要点
使用余量检测传感器时，打点站的最大胶量必须设置为 0。
确认传感器的显示
Step 5
确认此处
