1.1 余量检测传感器的调整方法
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
确认放大器的信号输出设置。
将放大器的输出切换开关设置为“L_ON”，使余量
检测传感器检测到胶筒的反光时为 ON。
55401-N7-00
调整无贴片胶状态时的感应级别。
1. 将空胶筒安装在点胶头部。
2. 确认传感器的光轴在空胶筒内活塞上方 5mm 左
右的位置。
要点
安装胶筒的筒架有 4 个开口部。根据需要转动 R 轴，使其中
一个开口部对准传感器。
需要调节传感器的高度时，可以拧松传感器架的两根固定螺
栓，将传感器向上或向下移动。
3. 按放大器的 SET 按钮，确认调谐指示灯已亮灯。
55402-N7-00
调整装满贴片胶时的感应级别。
1. 将装满贴片胶的胶筒安装在点胶头部。
注意
如果胶筒上贴有较大的标签时，必须将该标签揭下一半之后
再安装。因为余量检测传感器可能会被遮挡而无法检测。
2. 确认传感器的光轴正好射在胶筒上。
安装胶筒的筒架有 4 个开口部。根据需要转动
R 轴，使其中一个开口部对准传感器。
3. 按放大器的 SET 按钮，确认调谐指示灯已熄灯。

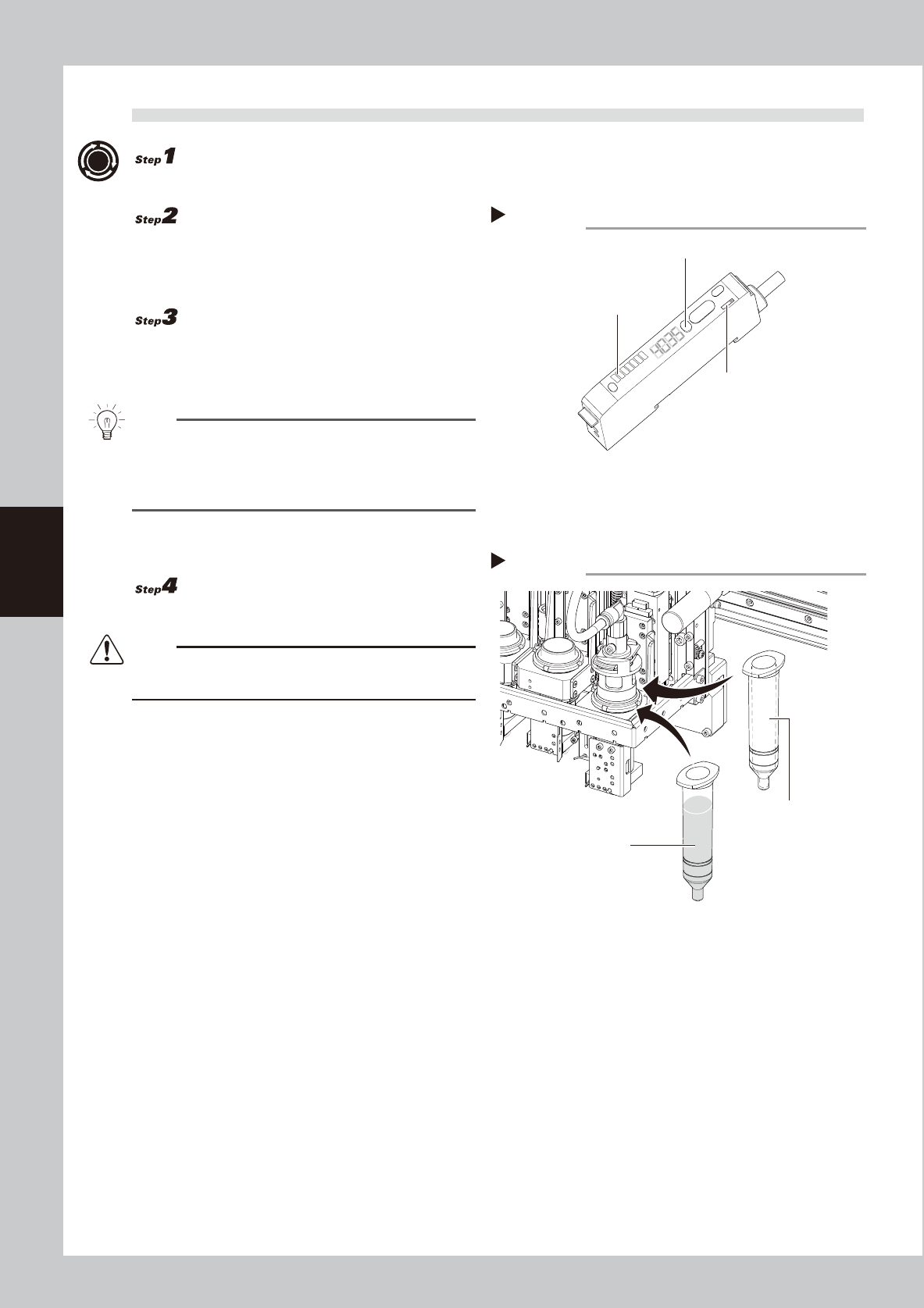

余量检测传感器的放大器
Step 2
SET按钮
调谐指示灯(橙色)
输出切换开关
安装胶筒
Step 3, 4
Step 3
空胶筒
Step 4
装满了贴片胶的胶筒
4-3
4
选
配
部
的
保
养
确认传感器的显示。
1. 打 [ 装置 ]-“I/O”画面。
2. 使空胶筒内的活塞部分围绕传感器光轴上下移
动，确认 I/O 画面的信号是否如下进行切换。
1 号点胶头 ：N130101
2 号点胶头 ：N130102
3 号点胶头 ：N130103
检出时 ( 有胶状态 ) ：1
未检出时 ( 无胶状态 ) ：0
56400-N7-00
要点
使用余量检测传感器时，打点站的最大胶量必须设置为 0。
确认传感器的显示
Step 5
确认此处
4-4
4
选
配
部
的
保
养
2.打点站
2.1 专用卷纸的更换方法
下面，介绍更换打点站专用卷纸的方法。
拆卸卷纸更换部。
双手把住把手部后拉出卷纸更换部。
55403-N7-00
拆卸卷盘 1。
拆下卷取侧的卷盘 1。
将用完的卷纸从卷盘 2 抽出。
如果无法抽出时，可用裁纸刀等拆出。
装上新卷纸。
如右图所示的方向，将新卷纸插入安装侧的转轴中。
55404-N7-00
将卷纸穿过导纸轴。
按照右图所示的穿纸路径穿过卷纸。
要点
将卷纸穿过滚轴部时，需边将滚轴向供纸卷盘侧按边穿。
插入卷纸前端。
1. 将卷纸前端插入卷盘 2 的卷轴切槽中。
2. 将驱动卷盘用的齿轮向逆时针方向转动 2 〜 3
圈。
3. 装上卷盘 1。
55405-N7-00
要点
安装卷纸更换部之前，务必先用无尘纸擦干净扩散板的脏污。
安装卷纸更换部。
将卷纸更换部装回原位。
拆卸卷纸更换部
Step 1
卷纸更换部
把手部
扩散板
穿纸路径
Step 4, 5
导纸轴
卷盘1
滚轴部
安装侧转轴
卷盘2
卷轴
插入卷纸前端
Step 6
卷纸
切槽
齿轮
