5-2 5 加 油 位 置 一 览 2 . 加 油 位 置 与 加 油 频 率 本 章 节 ， 主 要 介 绍 各 个 部 位 的 加 油 位 置 、 加 油 频 率 与 加 油 方 法 。 2 . 1 点 胶 头 部 2 . 1 . 1 Z 轴 导 轨 与 滚 珠 丝 杆 Z轴的加油位置 导轨与滚珠丝杆 Z轴导轨 润滑油枪： 用手涂抹： Z轴滚珠丝杆 加 油 部 位 加 油 位 置 频 率 加 油 方 法 Z …
5-1
5
加
油
位
置
一
览
1.加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
注意
使用非指定的润滑油，可能会损坏机器。
加油位置 导轨 滚珠丝杆 备注
X 轴 NSL 润滑油 NSL 润滑油
Y 轴 NSL 润滑油 NSL 润滑油
Z 轴 NSL 润滑油 NSL 润滑油
W 轴 NSL 润滑油 NSL 润滑油 6 角花键轴也涂抹 NSL 润滑油
PU 轴 － NSL 润滑油 滚珠导杆也涂抹 NSL 润滑油

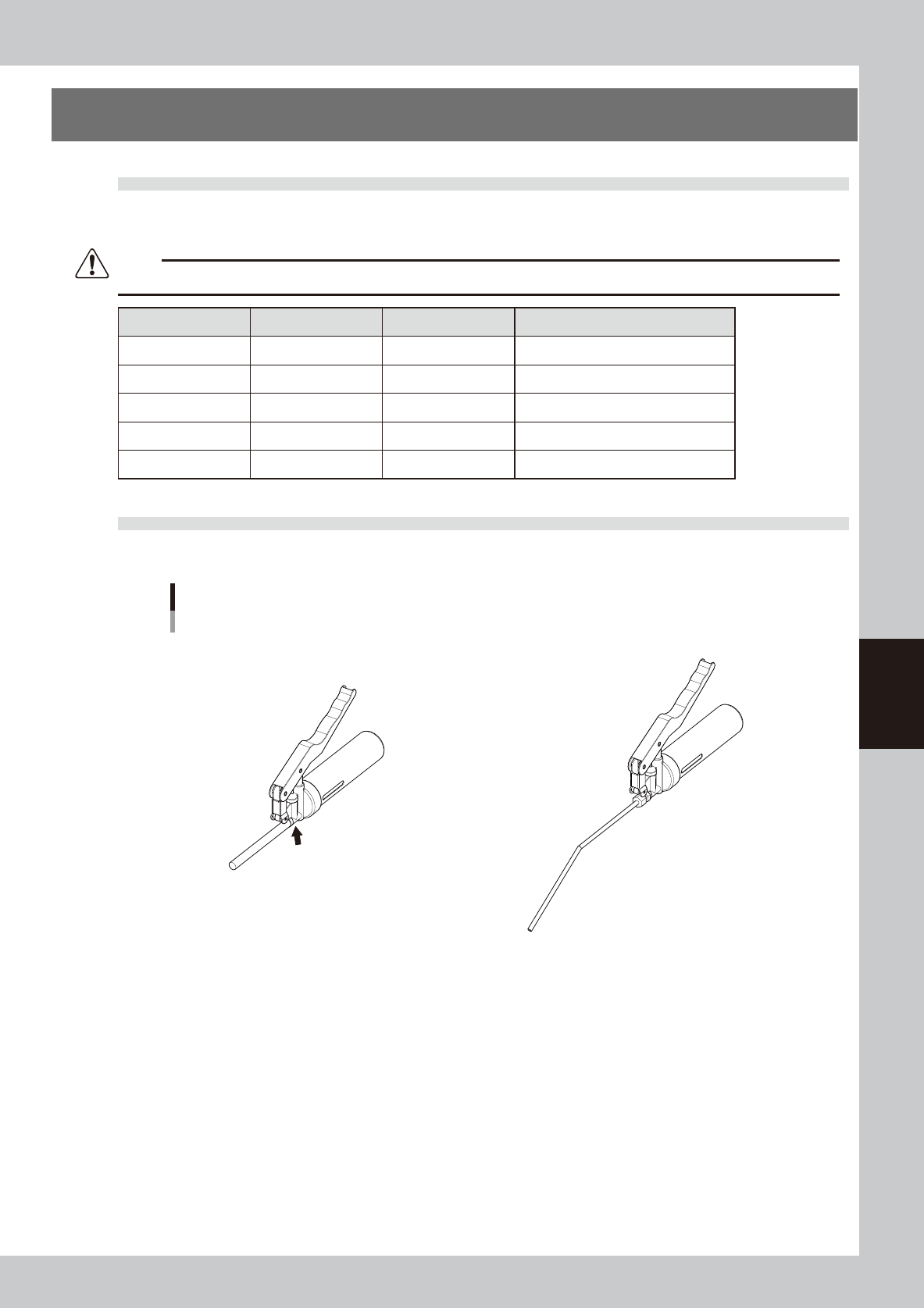

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，选择适用的枪嘴。
润滑油枪
弯折型枪嘴
标准枪嘴
将枪嘴插入此处
55500-N7-00
5-2
5
加
油
位
置
一
览
2.加油位置与加油频率
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。
2.1 点胶头部
2.1.1 Z 轴导轨与滚珠丝杆
Z轴的加油位置
导轨与滚珠丝杆
Z轴导轨
润滑油枪：
用手涂抹：
Z轴滚珠丝杆
加油部位 加油位置 频率 加油方法
Z 轴导轨 2 或 3 1 年 用手涂抹 ( 薄薄一层 )
Z 轴滚珠丝杆
2
或
3
1 年 用手涂抹 ( 薄薄一层 )
55501-N7-00
5-3
5
加
油
位
置
一
览
2.2 X 轴部
2.2.1 X 轴导轨与滚珠丝杆
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴(大)２处
润滑油注油嘴(小)２处
润滑油枪：
用手涂抹：
X轴滚珠丝杆部
润滑油注油嘴(大)1处
加油部位 加油位置 频率 加油方法
导轨
2
1 次 / 月
润滑油枪 ：标准枪嘴
2 润滑油枪 ：弯折型枪嘴
滚珠丝杆 1 润滑油枪 ：标准枪嘴
55502-N7-00
