5-2
5
加
油
位
置
一
览
2.加油位置与加油频率
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。

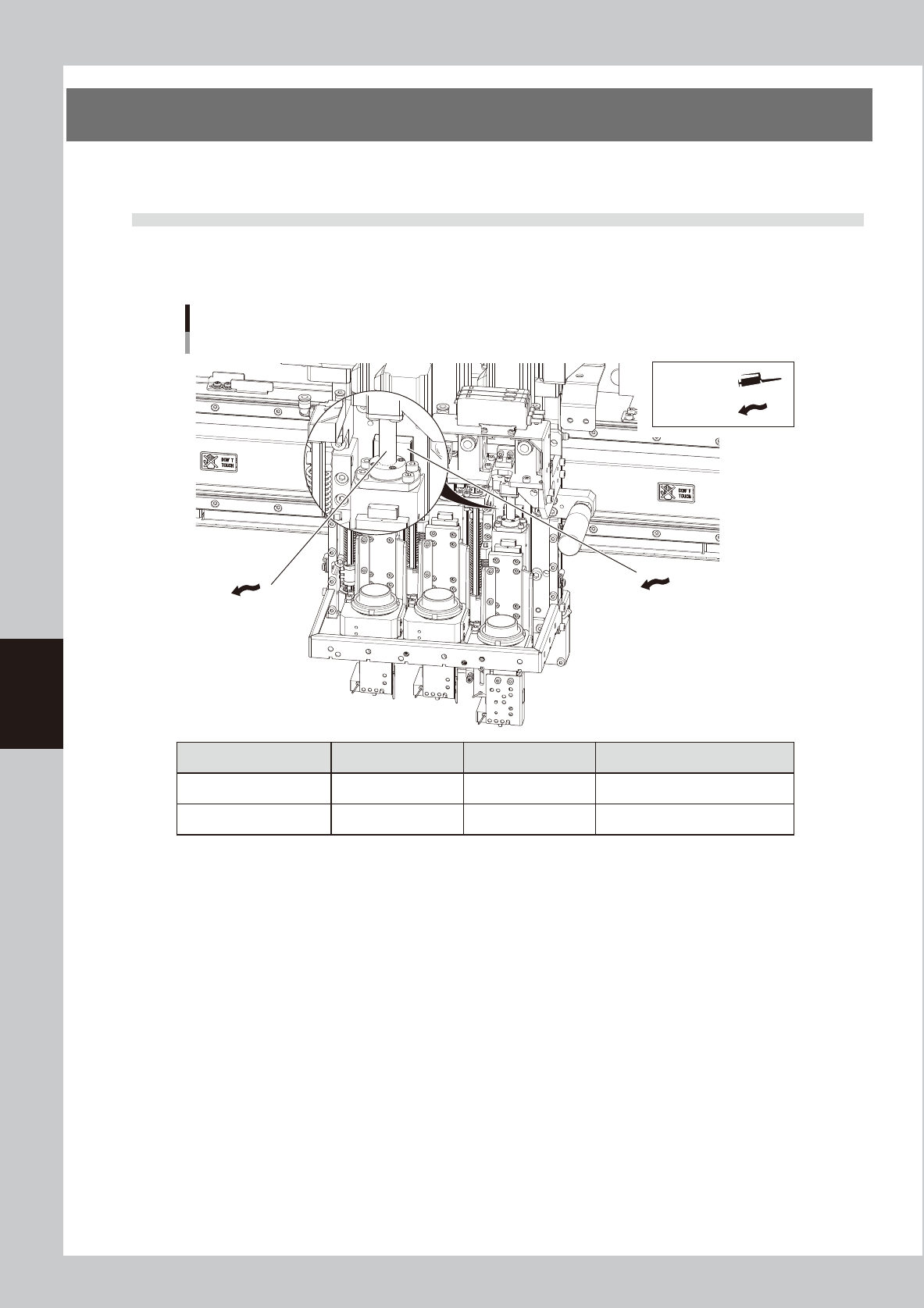

2.1 点胶头部
2.1.1 Z 轴导轨与滚珠丝杆
Z轴的加油位置
导轨与滚珠丝杆
Z轴导轨
润滑油枪：
用手涂抹：
Z轴滚珠丝杆
加油部位 加油位置 频率 加油方法
Z 轴导轨 2 或 3 1 年 用手涂抹 ( 薄薄一层 )
Z 轴滚珠丝杆
2
或
3
1 年 用手涂抹 ( 薄薄一层 )
55501-N7-00
5-3
5
加
油
位
置
一
览

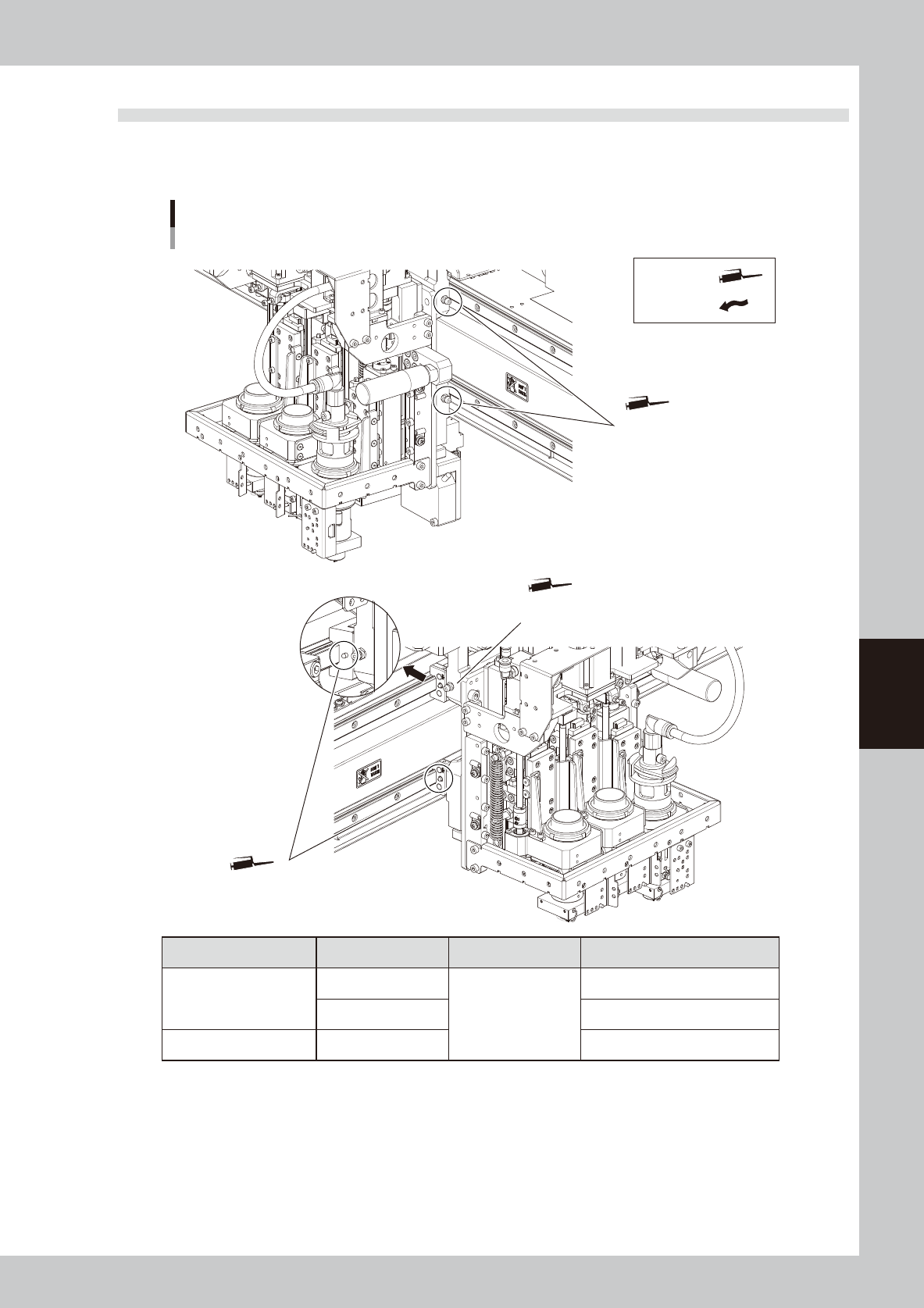

2.2 X 轴部
2.2.1 X 轴导轨与滚珠丝杆
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴(大)２处
润滑油注油嘴(小)２处
润滑油枪：
用手涂抹：
X轴滚珠丝杆部
润滑油注油嘴(大)1处
加油部位 加油位置 频率 加油方法
导轨
2
1 次 / 月
润滑油枪 ：标准枪嘴
2 润滑油枪 ：弯折型枪嘴
滚珠丝杆 1 润滑油枪 ：标准枪嘴
55502-N7-00
5-4
5
加
油
位
置
一
览
2.3 Y 轴部
2.3.1 Y 轴导轨与滚珠丝杆
Y轴的加油位置
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
润滑油枪：
用手涂抹：
Y轴导轨部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
背面
正面
Y轴滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
导轨 4
1 次 / 月 润滑油枪 ：标准枪嘴
滚珠丝杆 2
55503-N7-00
