5-5 5 加 油 位 置 一 览 2 . 4 基 板 传 送 部 2 . 4 . 1 W 轴 导 轨 与 滚 珠 丝 杆 W轴的加油位置 W轴导轨 W轴导轨 W轴 滚珠丝杆 W轴 6角花键轴 润滑油枪： 用手涂抹： W轴 滚珠丝杆 加 油 部 位 加 油 位 置 频 率 加 油 方 法 导 轨 2 1 次 / 月 用手 涂 抹 滚 珠 丝 杆 2 6 角 花 键 轴 1 5 550 4 -N 7- 00
5-4
5
加
油
位
置
一
览

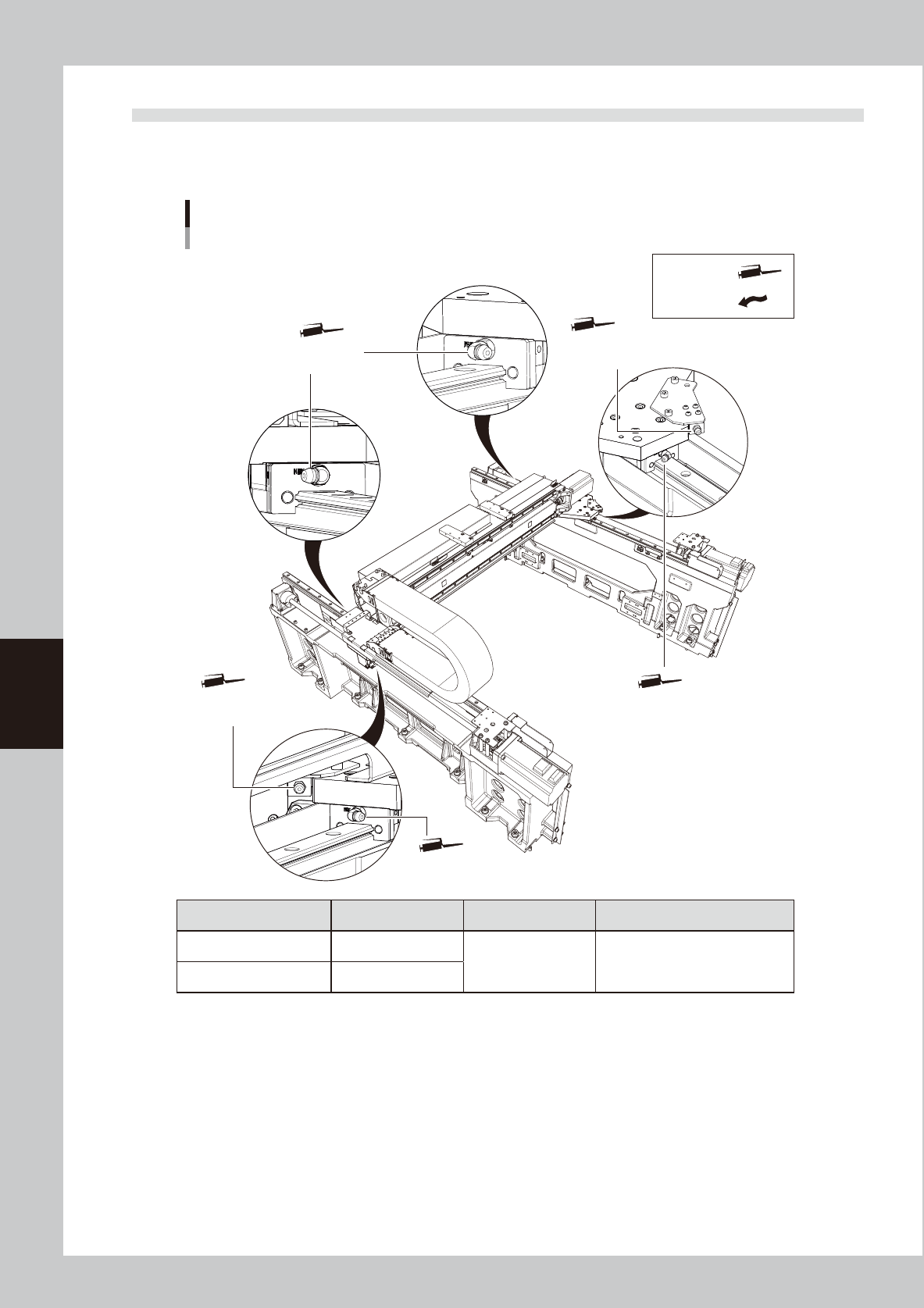

2.3 Y 轴部
2.3.1 Y 轴导轨与滚珠丝杆
Y轴的加油位置
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
润滑油枪：
用手涂抹：
Y轴导轨部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
背面
正面
Y轴滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
导轨 4
1 次 / 月 润滑油枪 ：标准枪嘴
滚珠丝杆 2
55503-N7-00
5-5
5
加
油
位
置
一
览

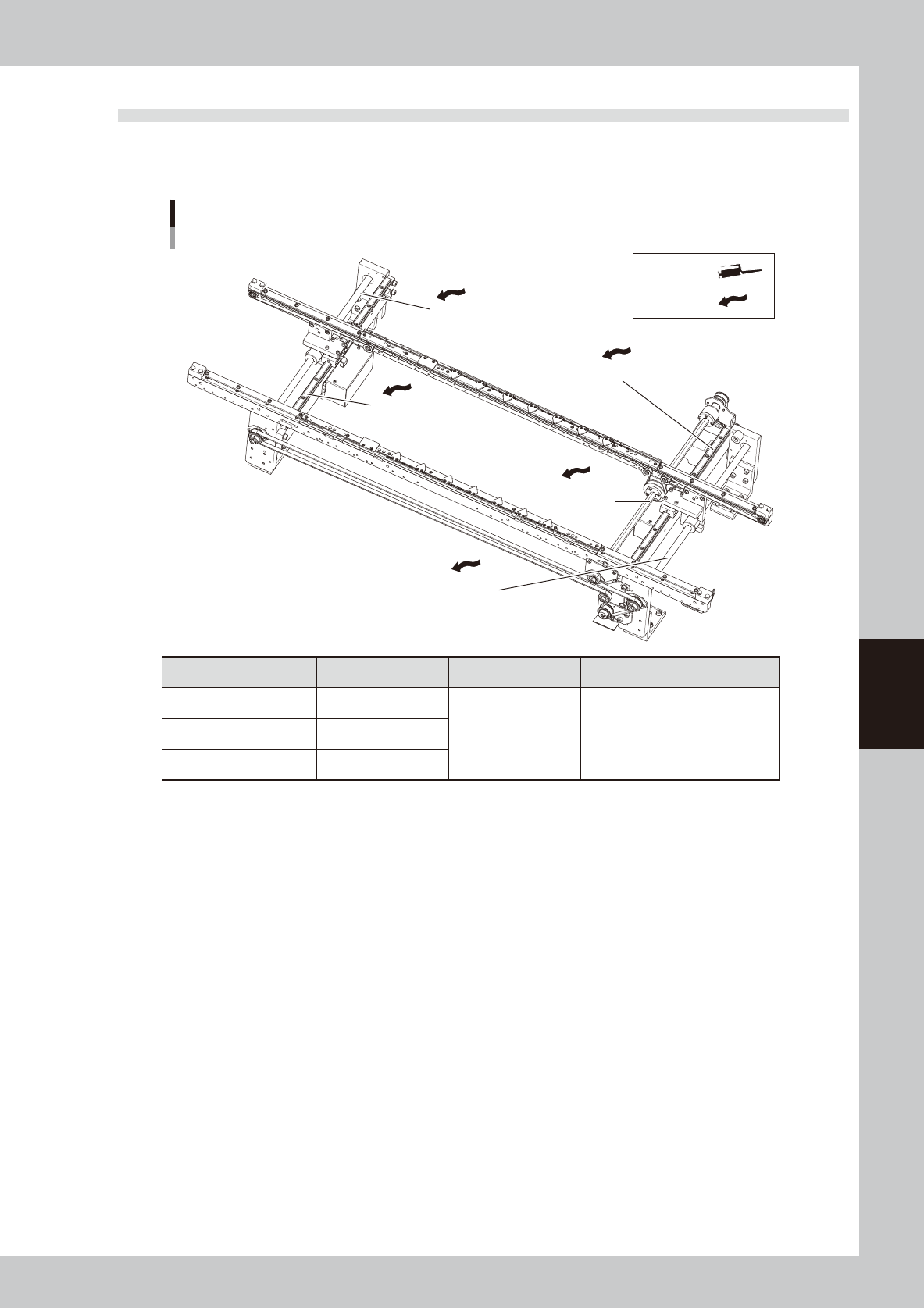

2.4 基板传送部
2.4.1 W 轴导轨与滚珠丝杆
W轴的加油位置
W轴导轨
W轴导轨
W轴
滚珠丝杆
W轴
6角花键轴
润滑油枪：
用手涂抹：
W轴
滚珠丝杆
加油部位 加油位置 频率 加油方法
导轨 2
1
次
/
月 用手涂抹滚珠丝杆
2
6 角花键轴 1
55504-N7-00
5-6
5
加
油
位
置
一
览

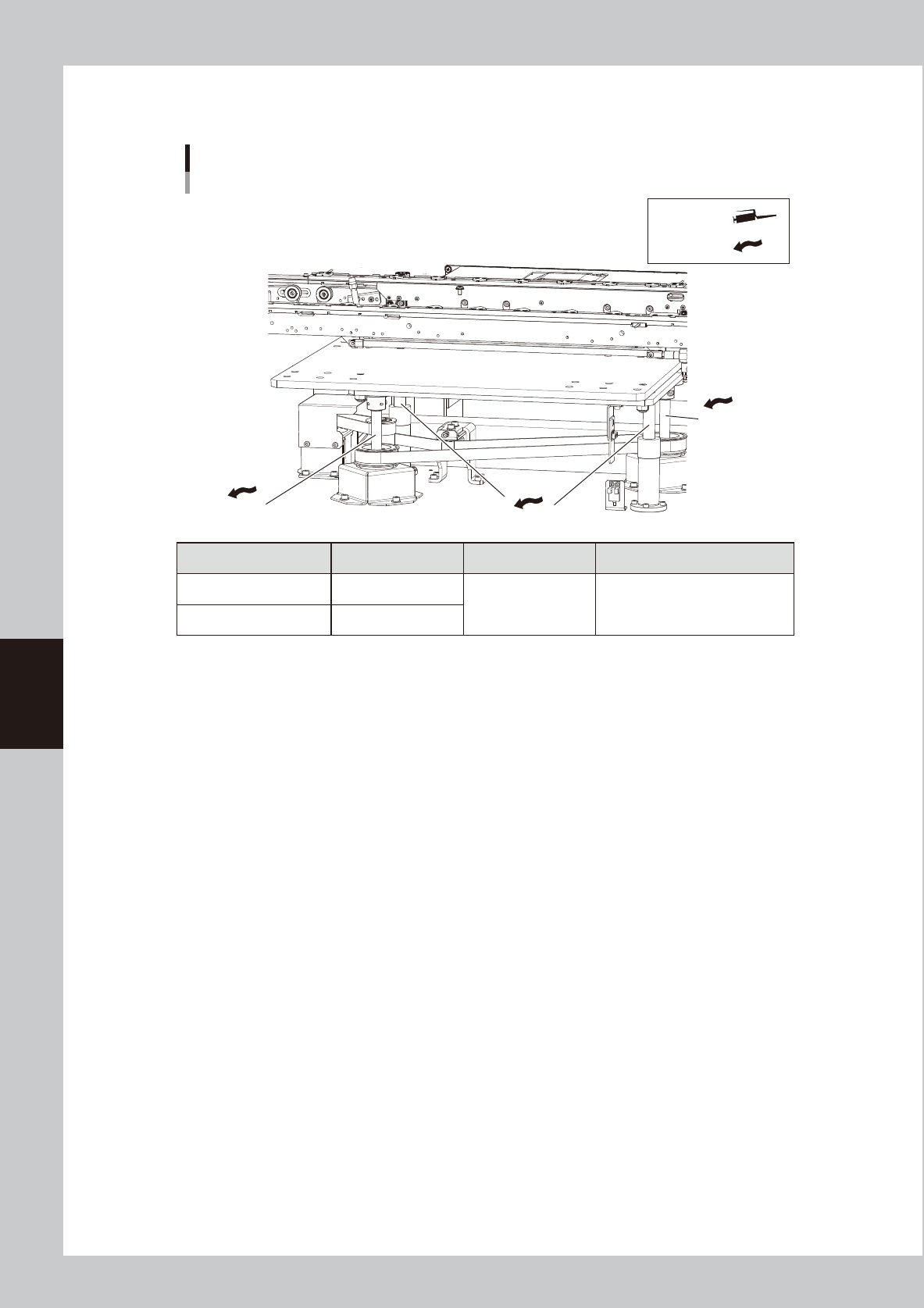

2.4.2 PU 轴滚珠导杆与滚珠丝杆
PU轴的加油位置
PU轴滚珠导杆
PU轴
滚珠丝杆
润滑油枪：
用手涂抹：
PU轴
滚珠丝杆
加油部位 加油位置 频率 加油方法
滚珠导杆 2
1
次
/
月 用手涂抹
滚珠丝杆 4
55505-N7-00
