1-9 1 各 部 的 名 称 与 功 能 3 . 2 . 3 非 接 触 式 点 胶 用 点 胶 嘴 非接触式点胶用点胶嘴 点胶嘴孔尺寸(A) 6 511 8 -N 7- 00 点 胶 嘴 类 型、 名 称 外 观 尺 寸 适 用 的 元 件 示 例 A ( φ ) Typ e 11 7 N oz z l e 1 SH O T ø 0. 4 0 . 4 1 6 0 8 规 格 Typ e 11 D N oz z l e 1 SH…
1-8
1
各
部
的
名
称
与
功
能

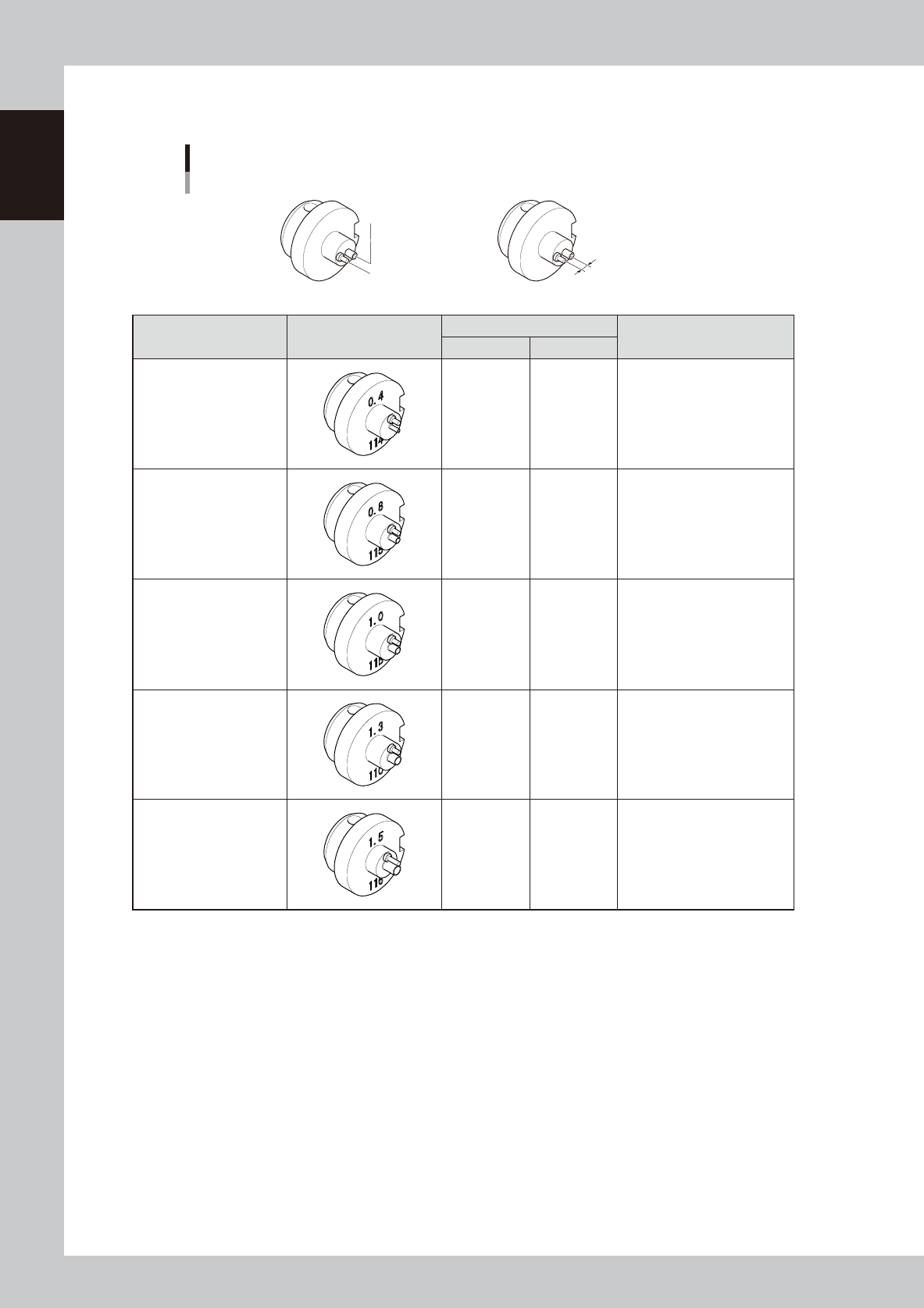

3.2.2 单孔点胶嘴 (1 点型 )
单孔点胶嘴
点胶嘴孔与挡柱之间的距离(D)
点胶嘴的孔径(A)
挡柱直径(φ0.8)
65106-N7-00
点胶嘴类型、名称 外观
尺寸
适用的元件示例
A (φ) D (mm)
Type 114
Nozzle 1 SHOTø0.4
0.4 1.6 1608 规格
Type 115
Nozzle 1 SHOT 1608
(P0.8)
0.8 1.6 SOP、QFP
Type 11B
Nozzle 1 SHOT 2125
1.0 1.6 SOP、QFP
Type 11C
Nozzle 1 SHOT LARGE
1.3 1.8
大型元件
Type 116
Nozzle 1 SHOT LARGE
1.5 1.8 QFP、PLCC
1-9
1
各
部
的
名
称
与
功
能

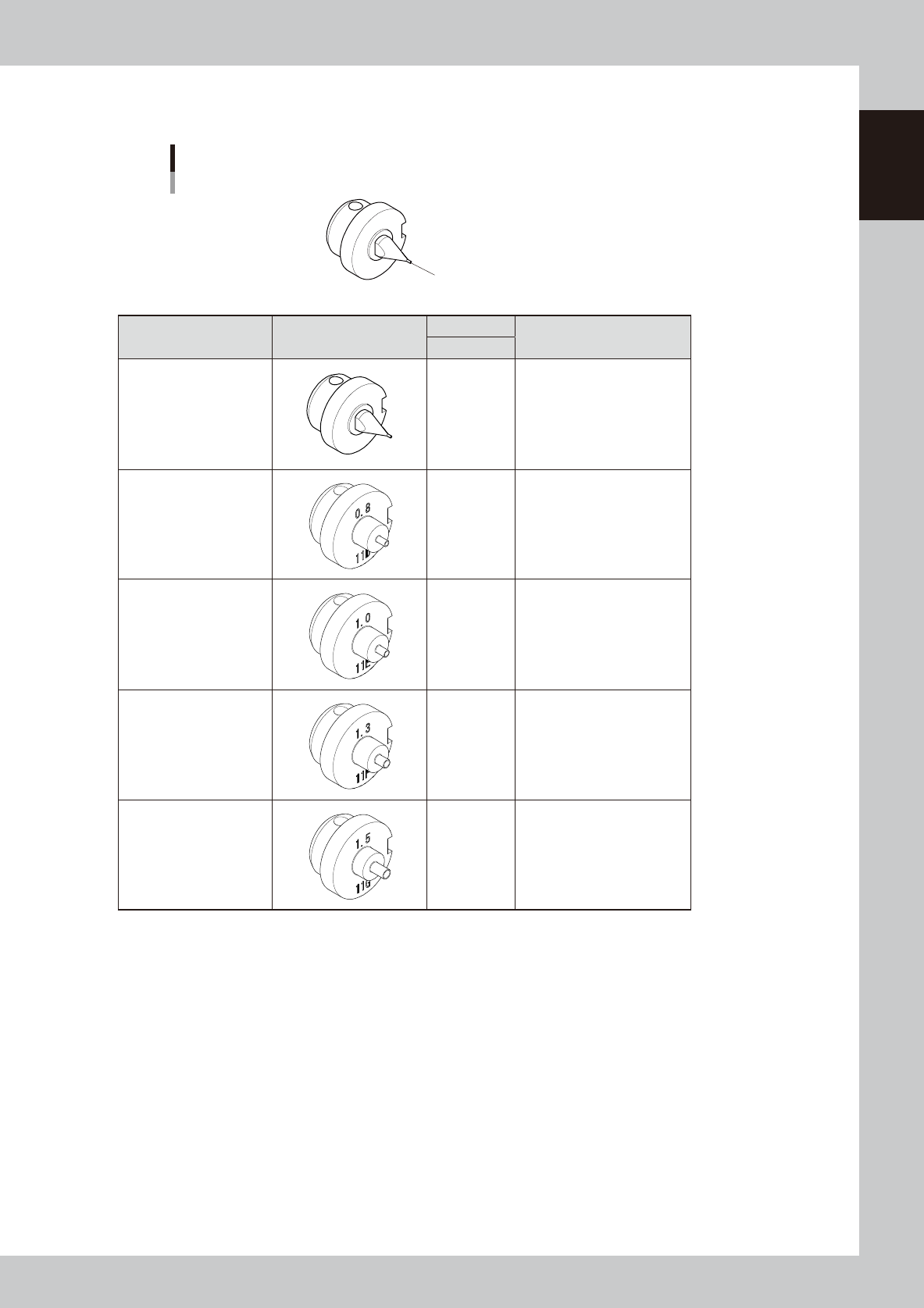

3.2.3 非接触式点胶用点胶嘴
非接触式点胶用点胶嘴
点胶嘴孔尺寸(A)
65118-N7-00
点胶嘴类型、名称 外观
尺寸
适用的元件示例
A
(φ)
Type 117
Nozzle 1 SHOTø0.4
0.4 1608 规格
Type 11D
Nozzle 1 SHOTø0.8
0.8 SOP、QFP
Type 11E
Nozzle 1 SHOTø1.0
1.0 SOP、QFP
Type 11F
Nozzle 1 SHOTø1.3
1.3 大型元件
Type 11G
Nozzle 1 SHOTø1.5
1.5 QFP
、
PLCC
1-10
1
各
部
的
名
称
与
功
能

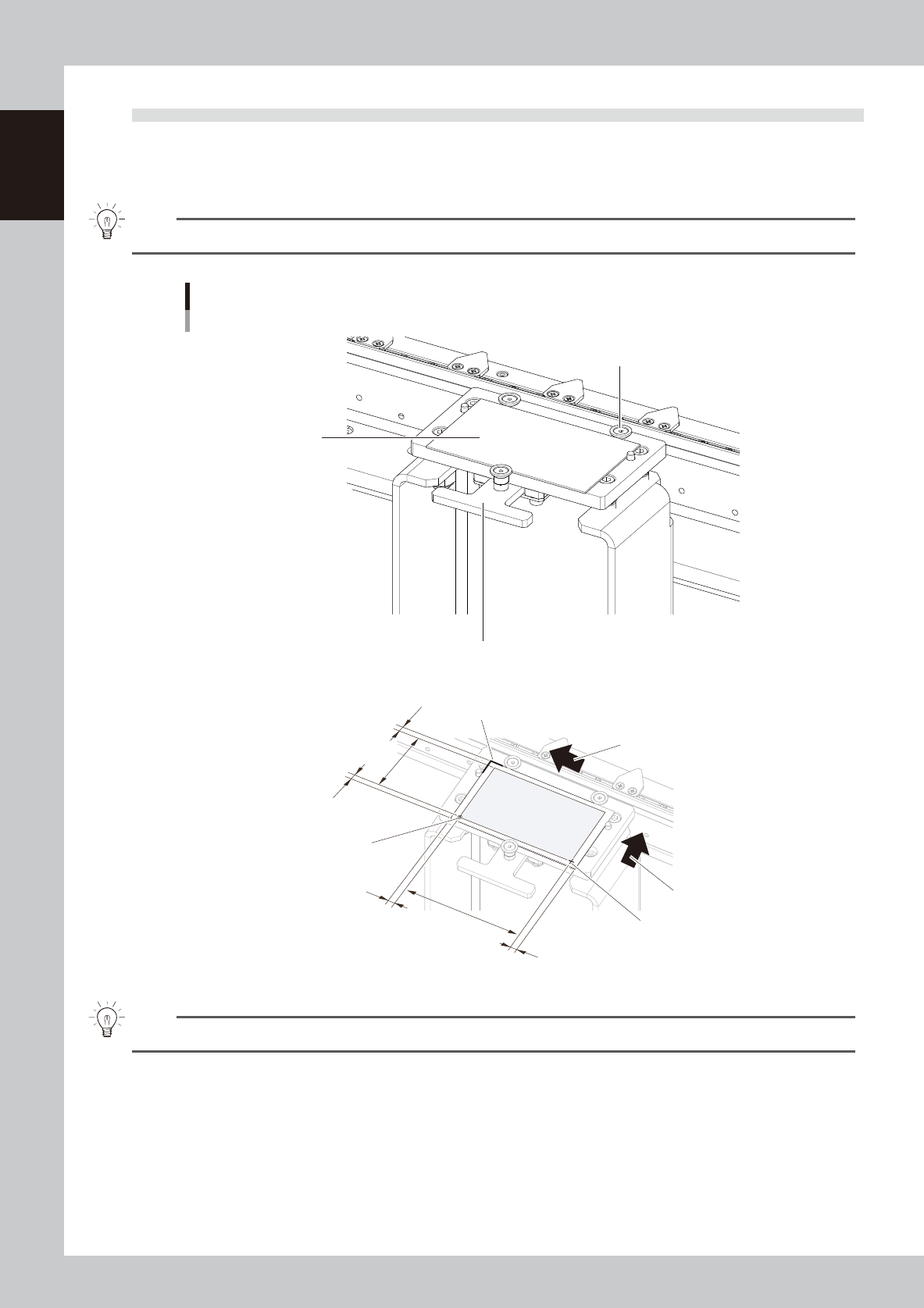

3.3 打点板
作为标准配置，本机配备有打点板。更换点胶嘴之后，校正点胶位置 (XY 方向 ) 是否有偏移时使用。此功能，称
为点胶位置校正功能。打点板采用可拆卸的陶瓷板。
关于点胶位置校正功能的详细内容，请参阅第 3 章“3.7点胶位置校正参数”的内容。
要点
打点板只用于校正点胶位置。想要校正胶点的形状或胶量时，必须使用可选配置打点站才可以进行。
打点板
锁定杆
陶瓷板
挡板
打点板基准
(软件显示为：打点站基准)
打点基准
■打点板的基准位置
6.0mm
6.0mm
6.0mm
6.0mm
88.0mm
48.0mm
装打点板时的基准方向
装打点板时的基准位置
装打点板时的基准方向
65117-N7-20
要点
安装打点板时，请务必按照上图箭头所示方向抵住基准位置固定。
