1-13 1 各 部 的 名 称 与 功 能 5 . 传 送 装 置 本 章 节 ， 介 绍 固 定 基 板 用 的 传 送 装 置 。 5 6 PCB 3 2 1 传送装置 7 4 8 9 6 510 9 -N 7- 00 1 . 主 挡 板 传 入 传 送 装 置 内 的 基 板 碰 到 主 挡 板 就 会 停 住 。 2 . 顶 板 在 顶 板 上 设 置 顶 针 ， 从 下 向 上 支 撑 基 板 。 3 . …
1-12
1
各
部
的
名
称
与
功
能

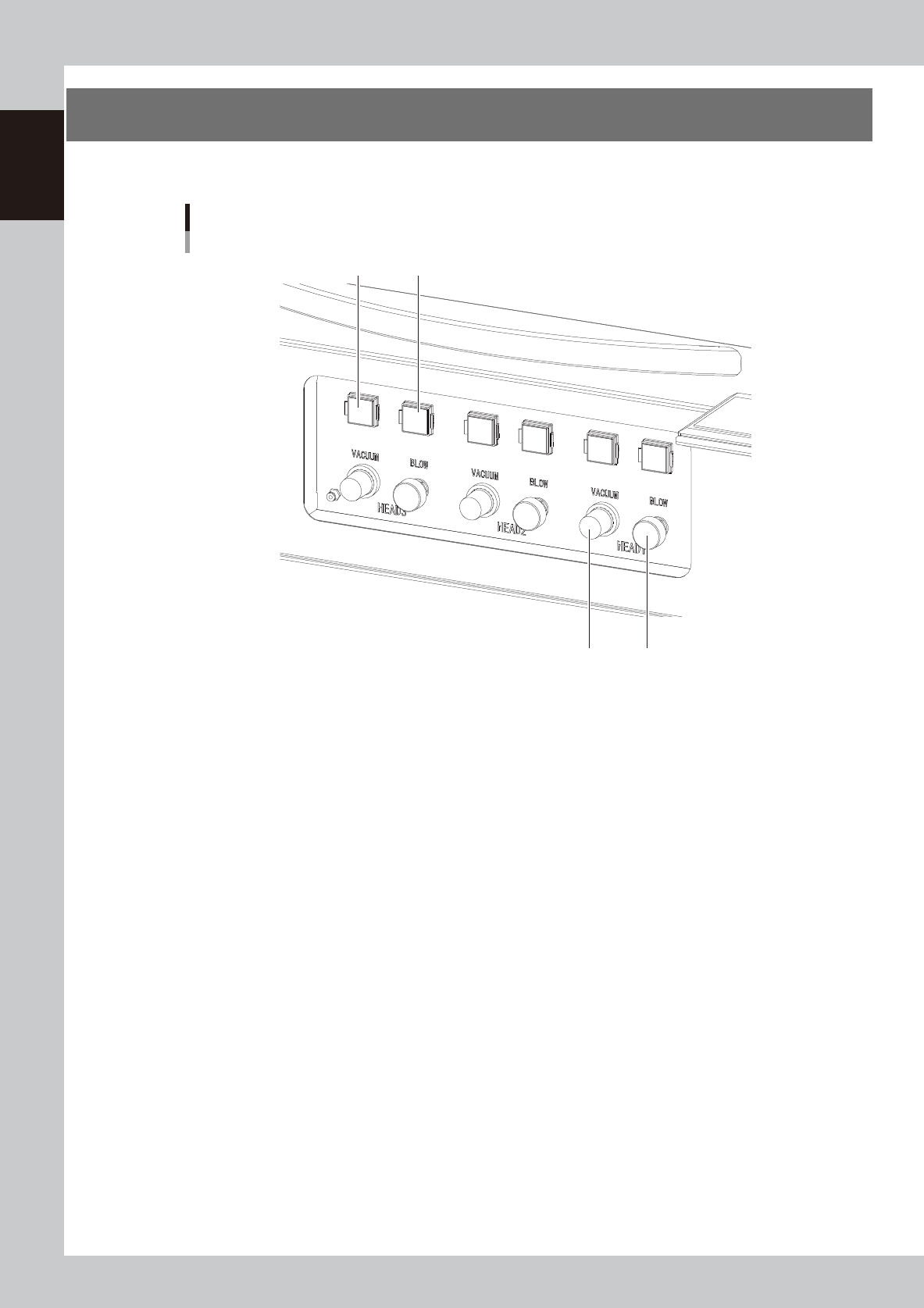

4.正面操作面板
本章节，介绍正面操作面板上的气压与温度调节类开关的操作方法。
正面面板开关
显示胶筒内的负压 显示吐胶压力(正压)
吐胶压力调节旋钮胶筒内负压调节旋钮
65108-N7-00
1. VACUUM( 选配 )
为防止低粘度的贴片胶或焊锡膏等滴落，在胶筒内施加负压。
2. BLOW
调节点胶时的吐胶压力。
1-13
1
各
部
的
名
称
与
功
能

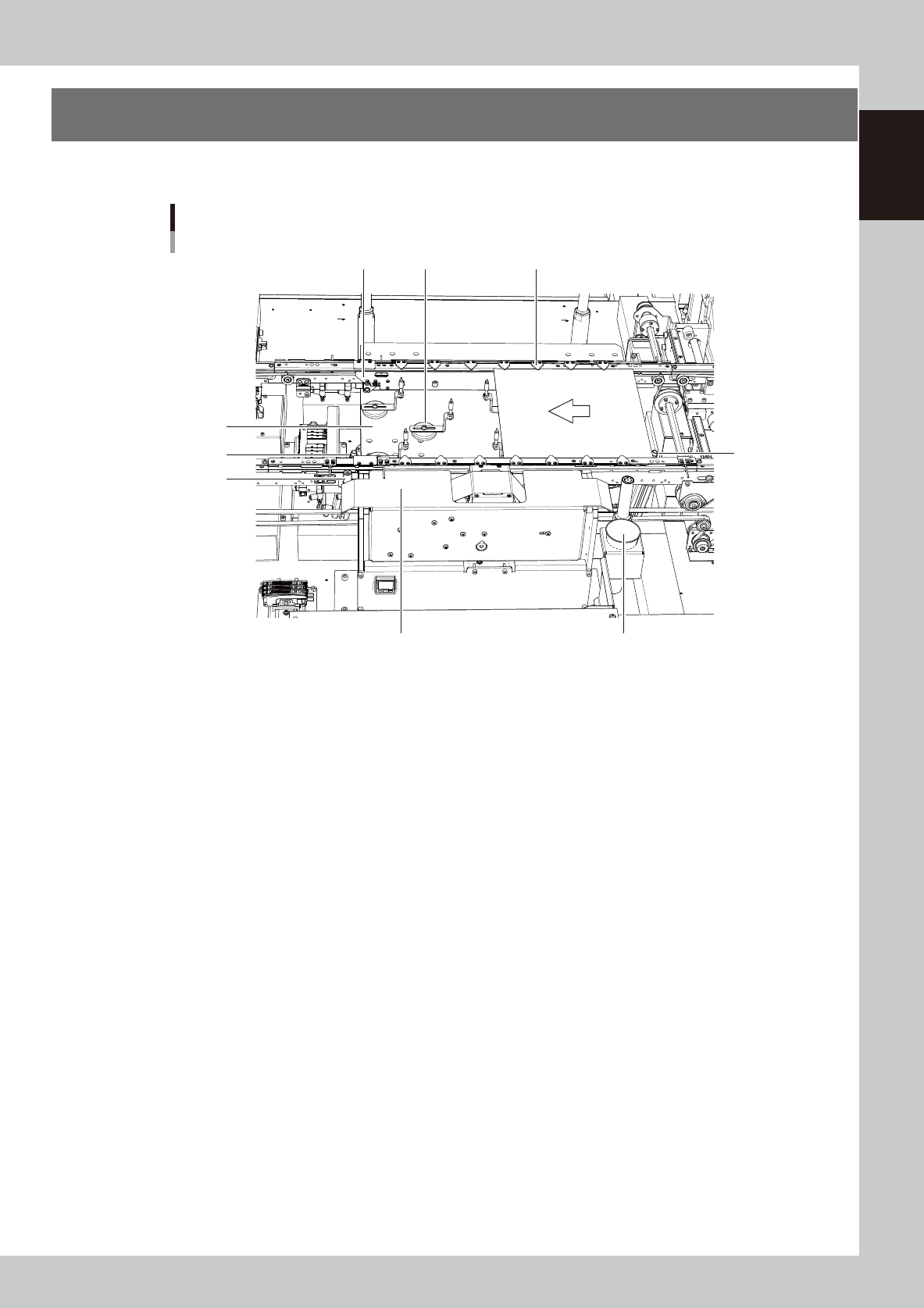

5.传送装置
本章节，介绍固定基板用的传送装置。
5
6
PCB
3
2
1
传送装置
7
4
8
9
65109-N7-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 基板压板
从上压住基板的边缘来固定基板。可根据基板尺寸调节安装位置。
5. 夹紧式基板固定夹
从下夹住基板的边缘来固定基板。
6. 打点站 ( 选配 )
点胶时进行试打点的位置。
7. 触摸式传感器 ( 选配 )
可以校正更换点胶嘴时产生的高度 ( 长度 ) 偏差。
8. 入口挡板 ( 选配 )
入口挡板的位置是下 1 张基板的待机位置。
9. 弃胶用纸杯
废弃贴片胶时使用。更换胶筒之后，为使吐胶稳定而需挤出胶筒内前端的贴片胶时使用。
1-14
1
各
部
的
名
称
与
功
能

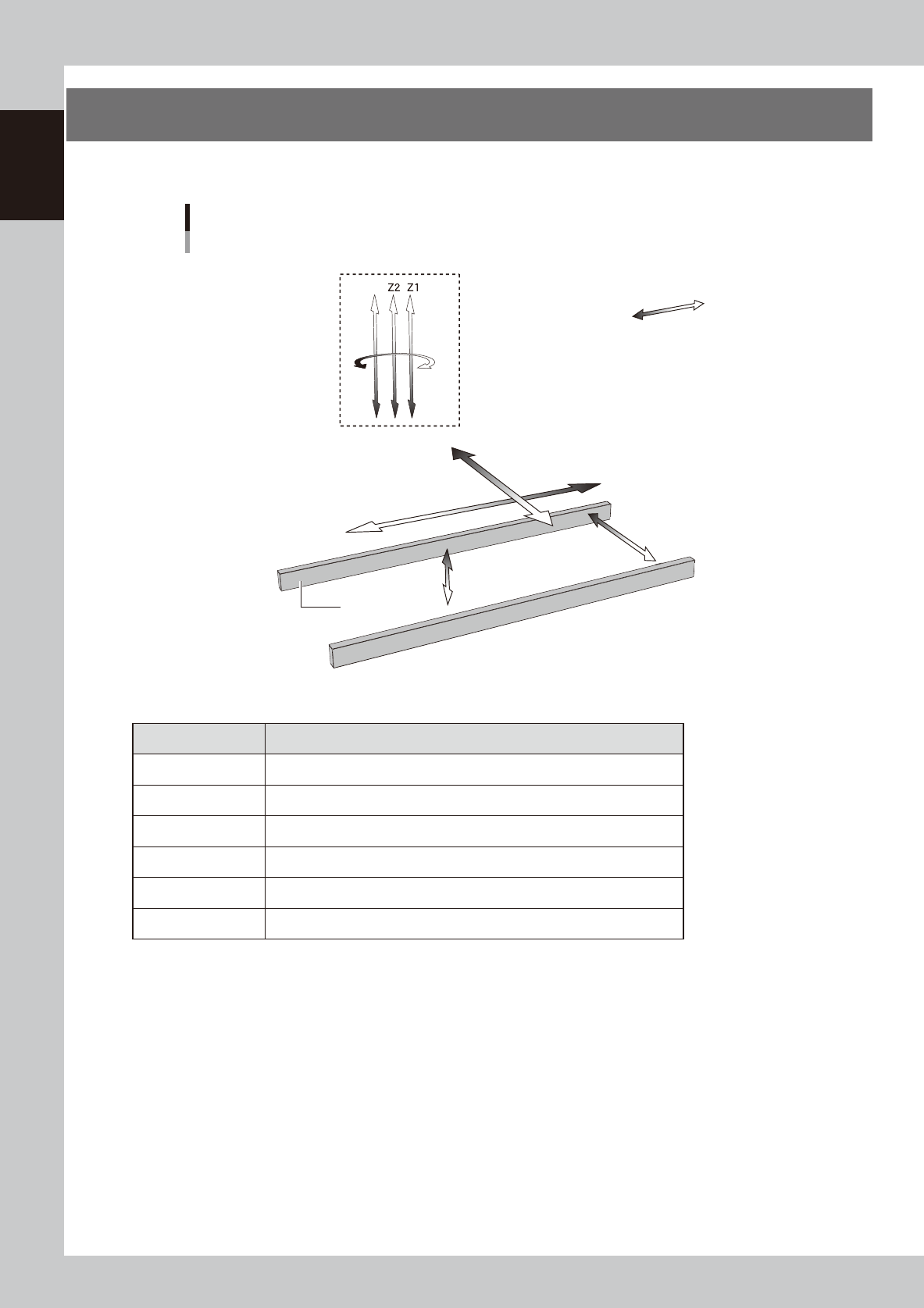

6.轴的组成
本章节，介绍本机伺服电机所控制的轴的组成与轴的运行方向。
轴的组成
点胶头部
R轴
Y轴
X轴
W轴
PU轴
正方向
负方向
传送轨
以3头型机型为例
Z3
65110-N7-00
■ 各轴的功能
轴名 功能、作用
X 轴 沿传送轨传送基板的方向平行移动点胶头。
Y 轴 沿垂直于传送轨传送基板的方向移动点胶头。
Z1 〜 Z3 轴 使点胶头上下移动。
R 轴 使点胶嘴旋转。
W 轴 调节传送宽度。
PU
轴 使顶板上下移动。
