 第 2 章 基本操作目录  1 .  操作前须知事项  2 - 1 1 . 1  解除紧急停机的方法  2 - 1 1 . 2  清除错误警告的方法  2 - 2 1 . 3  具有代表性的错误提示及其解决方法  2 - 3  2 .  操作画面与各种按钮  2 - 6 2 . 1  操作画面的基本构…

1-19

各

部

的

名

称

与

功

能

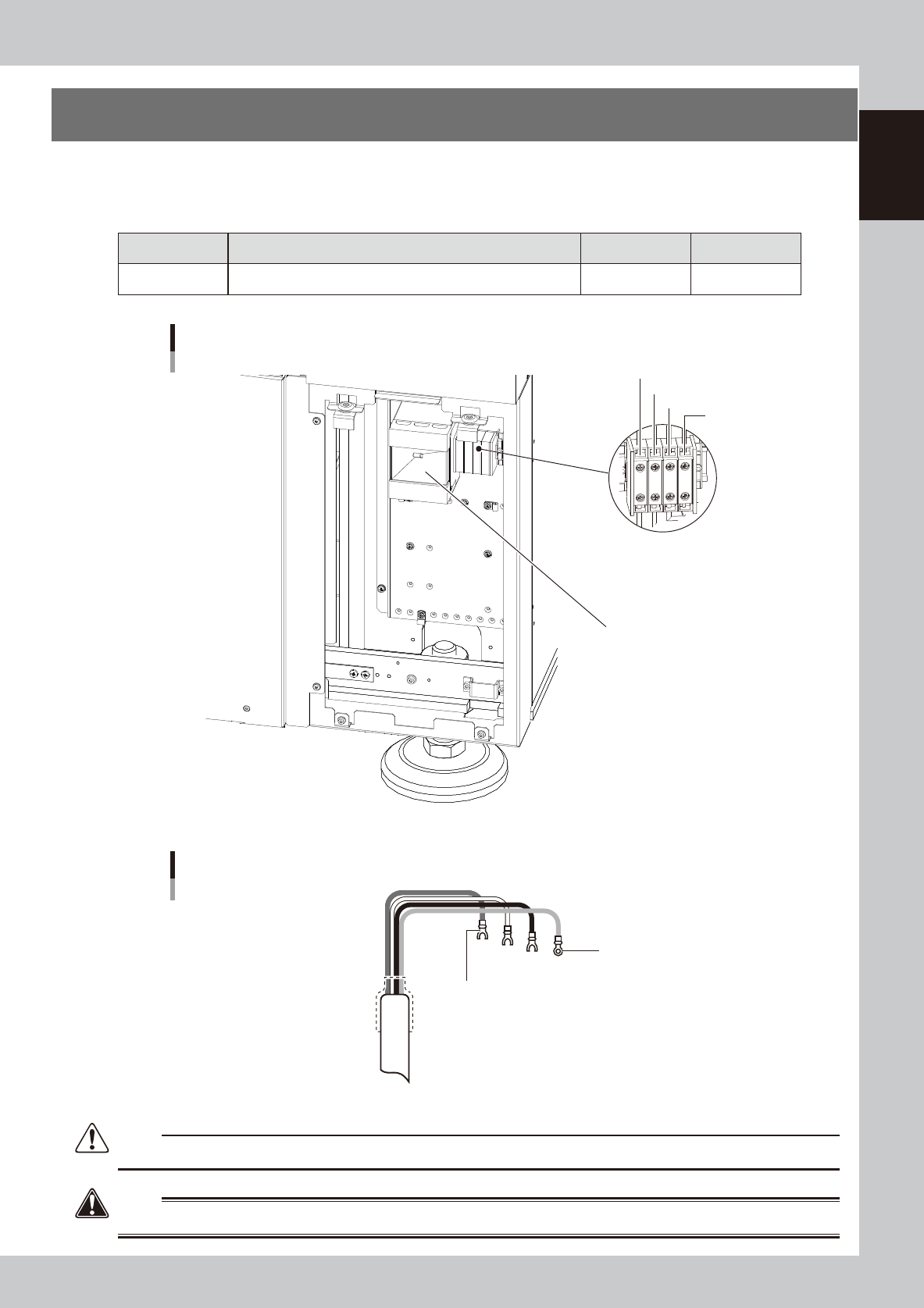

 9.电源连接部

电源连接部在点胶机背面左下方面板内。如下图所示，将电源线连接在主电流断路开关的初级侧端子 L1、L2、L3

和接地端子 (PE) 上。

■ 电源规格

点胶机名电源频率电源功率

YSD 三相交流 200/208/220/240/380/400/416V(±10%) 50/60HZ 7.0KVA

电源输入端子

主电流断路开关

电源输入端子

65115-N7-00

圆形压接端子

Y形压接端子

电源线示例

L=100mm

65116-N7-00

注意

必须使用导体横截面积在 3.3mm

以上的电源线。

警告

为防止触电事故的发生，连接电源线时必须确认总电源已经切断后再进行。此外，必须给点胶机接地。

 第 2 章 基本操作

 1. 操作前须知事项 2-1

1.1 解除紧急停机的方法 2-1

1.2 清除错误警告的方法 2-2

1.3 具有代表性的错误提示及其解决方法 2-3

 2. 操作画面与各种按钮 2-6

2.1 操作画面的基本构成 2-6

2.2 各种按钮与输入框 2-7

 3. 开机与关机 2-8

3.1 作业前的点检 2-9

3.2 开机 2-10

3.3 点胶头部的安装 2-12

3.4 暖机 2-16

3.5 传送装置的调节 2-18

3.5.1 作业流程  2-18

3.5.2 传送宽度  2-19

3.5.3 基板压板  2-20

3.5.4 顶针  2-21

 4. 开始生产与结束生产 2-22

4.1 开始生产 2-22

4.2 生产监控屏 2-26

4.3 结束生产，关闭电源 2-35

2-1

基

本

操

作

 1.操作前须知事项

操作点胶机之前必须了解解除机器紧急停机状态的方法和清除错误警告的方法。

■机械操作上的注意事项

•运行中切勿切断气源。因机器可能会不受控制而突然运行，容易造成误动作。

•进行维修保养作业之前，必须确认汽缸内已不存在空气压力。

■停电时的注意事项

如果在自动运行中停电，必须将电源主控开关置于 OFF 状态，以防止重新通电后发生误动作以及机器受到损坏。

此外，如果有基板等遗留在机器中，必须取出。

1.1 解除紧急停机的方法

必须按照下列步骤解除机器的紧急停机状态。

将紧急停机按钮旋至原位。

紧急停机按钮被按下时，只需向右旋转便可解除紧急停机状态。

确认周边安全。

为保障解除紧急停机状态后的运行能在安全状态下进行，需确认周围的安全状态。

按 [READY] 按钮。

按 [READY] 按钮，使伺服使能。

[READY]按钮

按[READY]按钮，使伺服使能。

65200-N7-00

确认显示内容。

确认指示灯中的红色指示灯已熄灯，操作画面左上角 ( 状态区 ) 的紧急停机显示已消失。
